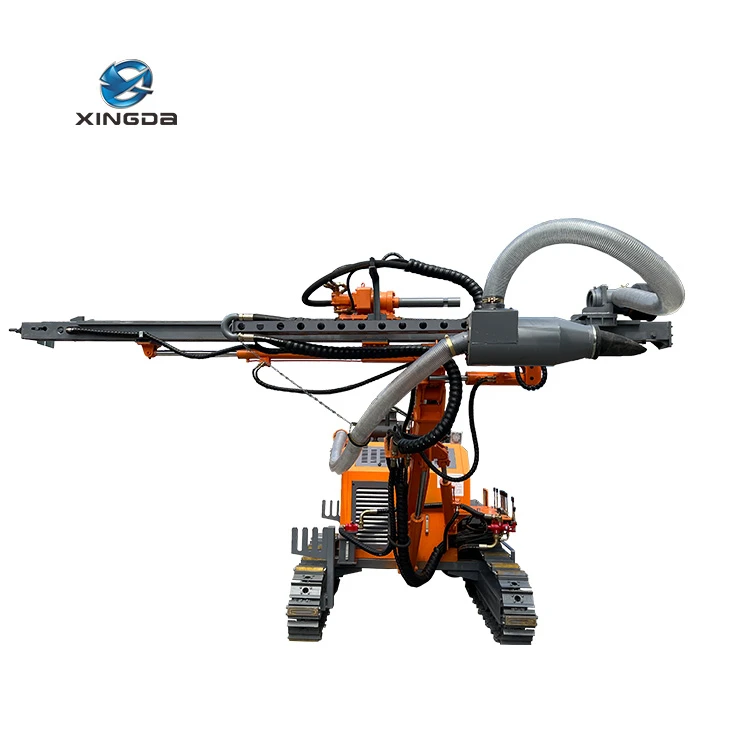

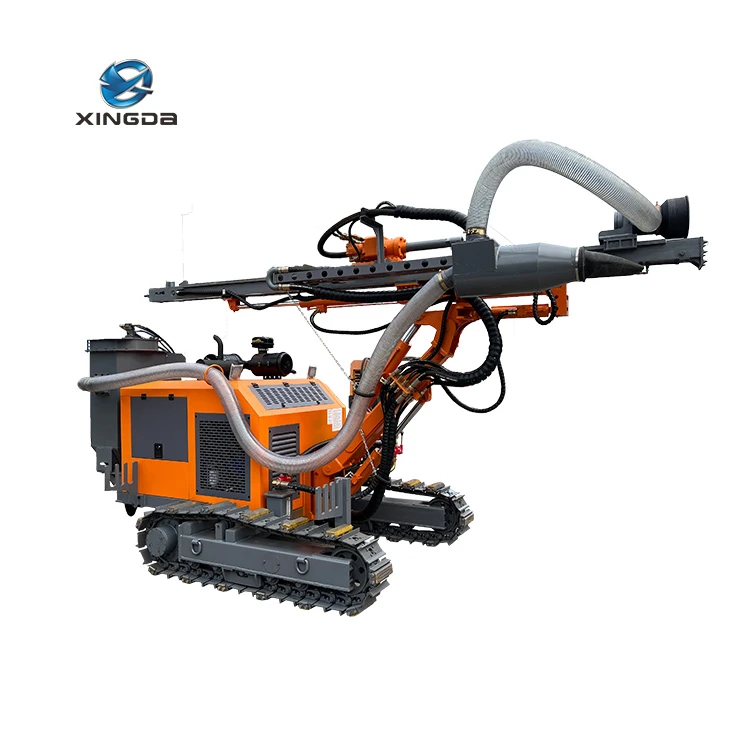

Plataforma de perforación DTH montada sobre orugas XD-416

La plataforma de perforación DTH montada sobre orugas de la serie XD es adecuada para perforar barrenos de voladura de profundidad media en proyectos a cielo abierto como minería, canteras, ferrocarriles, transporte, conservación de agua, materiales de construcción y militares, y para operaciones de perforación de rocas de alta eficiencia. También se utiliza ampliamente en operaciones de soporte de pernos de anclaje, excavación de canales y perforación en proyectos de alcantarillado.

Diámetro del agujero (mm)	90-127
Tamaños de tubería de perforación (mm)	Φ64x3000
Martillo DTH	3,5"

Consulta ahora Contáctanos

Características principales Principales parámetros técnicos Estructura Los componentes principales se describen a continuación.

Características principales de la plataforma de perforación DTH montada sobre orugas XD-416

Este producto presenta un rendimiento excelente, operación flexible, funciones completas, mayor adaptabilidad y un costo relativamente alto. Este producto se puede aplicar ampliamente a operaciones de perforación de rocas en diversos proyectos, como minería a cielo abierto, excavación de cimientos, conservación de agua, centrales eléctricas, transporte y construcción de defensa nacional. También se puede utilizar para perforar orificios en rocas para fines especiales, como orificios de anclaje, orificios de medición de presión in situ y orificios de drenaje.

Principales parámetros técnicos

Modelo	XD-416
Motor diésel	Yuchai YC4DK80 58kW
Diámetro del agujero (mm)	90-127
Tamaños de tubería de perforación (mm)	Φ64x3000
Martillo DTH	3,5"
Par de rotación (máx.) (N.m)	1950
Velocidad de rotación (rpm)	0-150
Fuerza de alimentación (KN)	15
Fuerza de elevación (KN)	25
Tipo de alimentación	Cilindro de cadena
Velocidad de desplazamiento (Máx.)(km/h)	2.5
Escalada (°)	25
Peso total (kilogramos)	4500/4250
Dimensiones de transporte (LxWxH)(mm)	490020002200

Avances en el diseño de tecnología, no podemos cambiar el aviso efectivo del producto, ¡perdóneme!

Estructura

Los componentes de la plataforma de perforación DTH montada sobre orugas XD-416: 1. Bastidor de oruga con motor móvil; 2. Unidad de potencia, 3. Conjunto del cabezal de potencia, 4. Brazo de perforación, 5. Consola de control, 6. Filtro de aire (6 piezas)

Los componentes principales se describen a continuación.

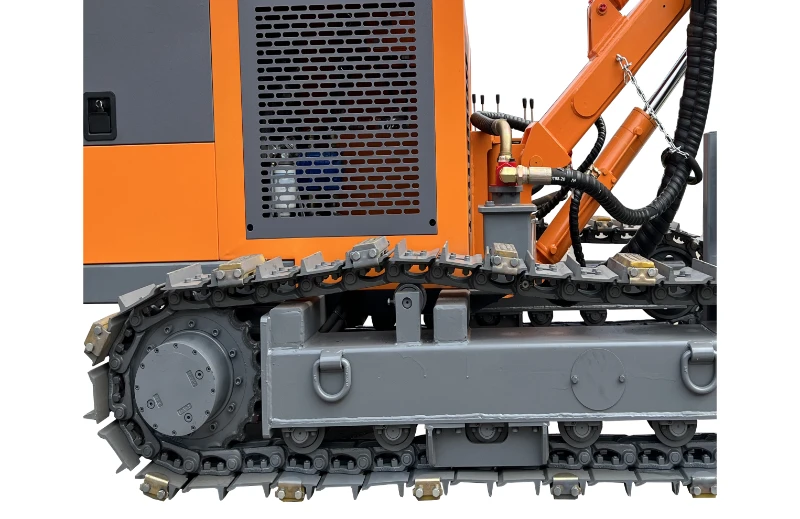

Bastidor de pista de motor para caminar

Al utilizar un motor para caminar de ingeniería, la capacidad de escalada es fuerte y tiene una baja tasa de fallas.

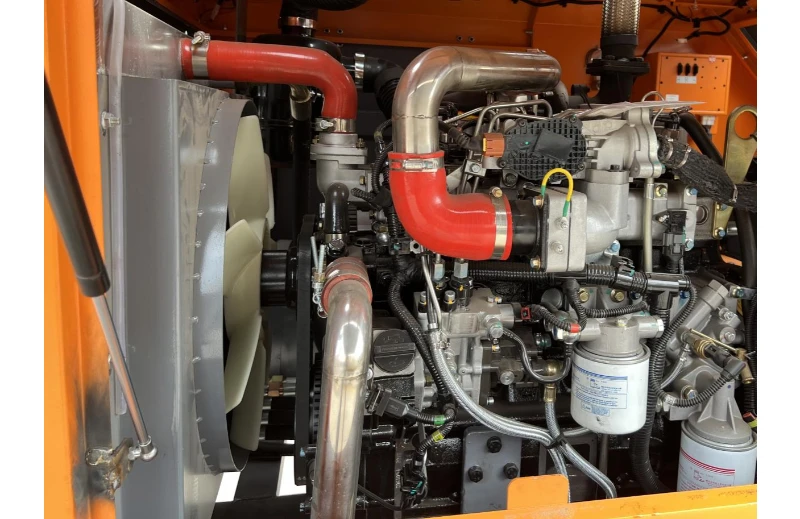

Unidad de potencia

Para adaptarse a diferentes entornos de trabajo y requisitos de los clientes, se utilizan diversas especificaciones de motores diésel y motores eléctricos para cumplir diversos requisitos de acuerdo con las normas de emisiones nacionales.

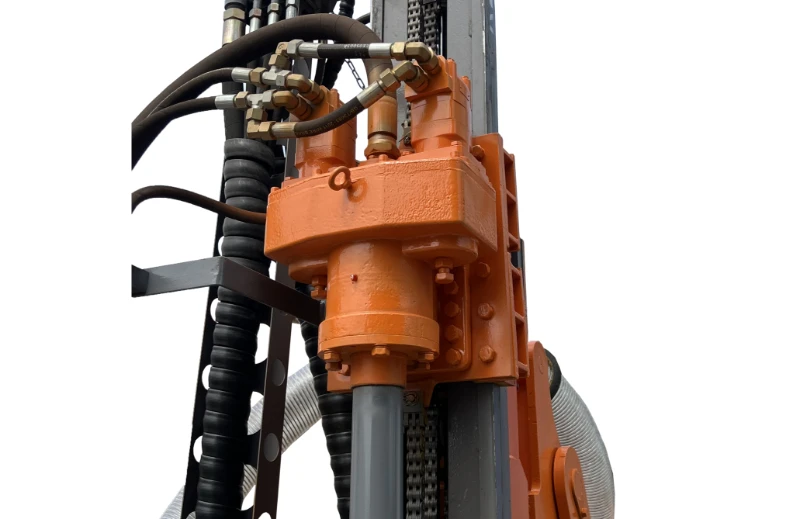

Cabezal de taladro

Equipado con giroscopio de motor cicloidal doble, con gran par giratorio, características eficientes y duraderas.

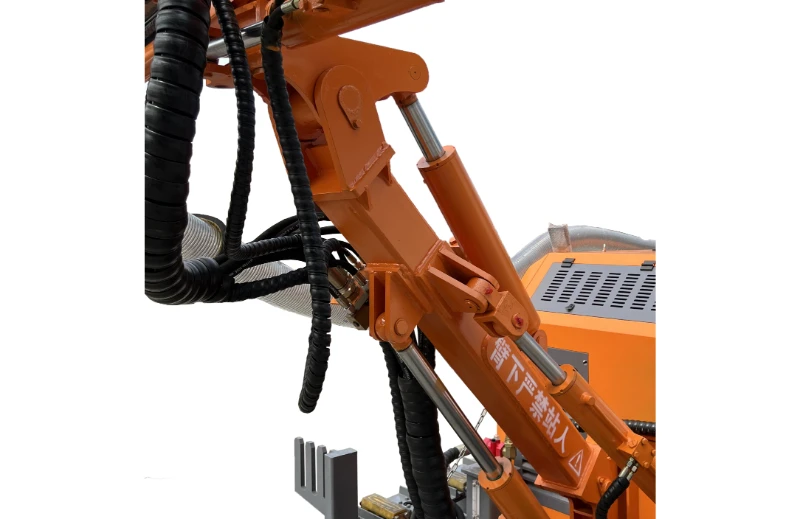

brazo de taladro

El brazo de perforación tiene una estructura novedosa y un ajuste conveniente, lo que mejora en gran medida el rango de operación de perforación.

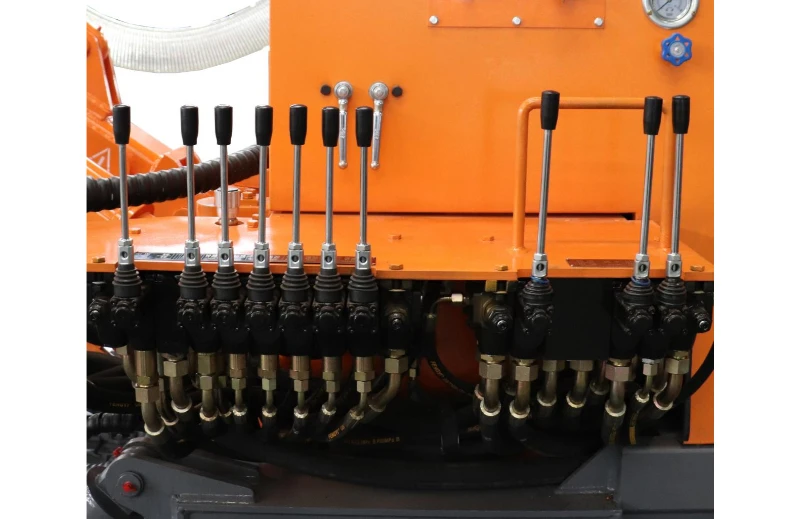

Consola de control

El nuevo sistema hidráulico, con velocidad rápida y lenta, puede acortar el tiempo de operación auxiliar. Cumplir con los requisitos de diferentes condiciones de trabajo.

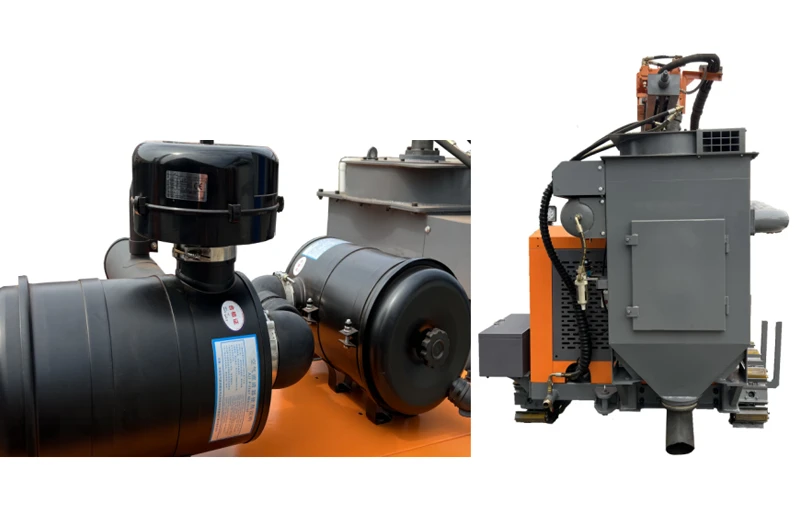

filtro de aire

El uso de prefiltro, filtro de aire tipo baño de aceite, filtro de aire de la máquina, filtración secundaria para algunas máquinas de aceite en ambientes con alto contenido de polvo para brindar una garantía.
