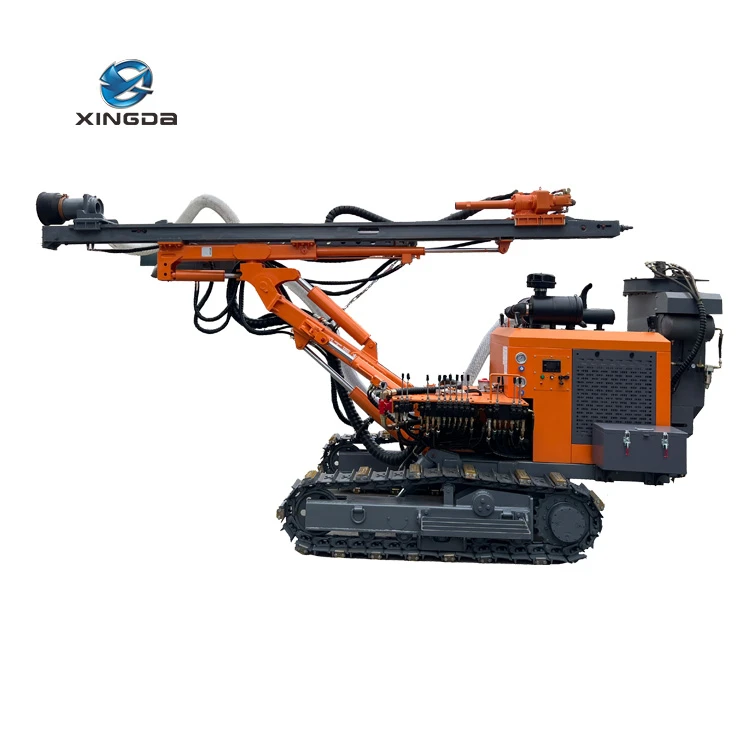

Plataforma de perforación DTH montada sobre orugas XD-420B

La plataforma de perforación DTH montada sobre orugas de la serie XD es adecuada para perforar barrenos de voladura de profundidad media en proyectos a cielo abierto como minería, canteras, ferrocarriles, transporte, conservación de agua, materiales de construcción y militares, y para operaciones de perforación de rocas de alta eficiencia. También se utiliza ampliamente en operaciones de soporte de pernos de anclaje, excavación de canales y perforación en proyectos de alcantarillado.

Motor diésel	Yuchai YCD4R22T-8 60KW
Diámetro del agujero (mm)	90-130
Tamaños de tubería de perforación (mm)	Φ76x3000

Consulta ahora Contáctanos

Características principales Principales parámetros técnicos Estructura Los componentes principales se describen a continuación.

Características principales de la plataforma de perforación DTH montada sobre orugas XD-420B

Este modelo está equipado con un cabezal giratorio de doble motor y una válvula multicanal de velocidad variable. El par de rotación puede alcanzar 1950 N.m, cumpliendo con los requisitos de barras de perforación de 76 mm y diámetros de 130 mm. La velocidad de rotación máxima puede alcanzar las 150 rpm, lo que satisface las necesidades de algunos clientes de perforación a alta velocidad en capas de roca blanda. Al mismo tiempo, los modelos de la serie 420B están equipados de manera estándar con orugas de ingeniería y motores de pistón, lo que hace que la capacidad de ascenso sea más fuerte y la calidad más estable y confiable. Este modelo es el producto más configurado entre modelos similares.

Esta serie de perforadoras es una perforadora sumergible rentable con alta configuración y funciones completas.

Principales parámetros técnicos

Modelo	XD-420B
Motor diésel	Yuchai YCD4R22T-8 60KW
Diámetro del agujero (mm)	90-130
Tamaños de tubería de perforación (mm)	Φ76x3000
Martillo DTH	4”/3.5”
Par de rotación (máx.) (N.m)	2200
Velocidad de rotación (rpm)	0-150
Fuerza de alimentación (KN)	15
Fuerza de elevación (KN)	25
Tipo de alimentación	Cilindro de cadena
Velocidad de desplazamiento (Máx.)(km/h)	2.5
Escalada (°)	25
Peso total (kilogramos)	4500/4250
Dimensiones de transporte (LxWxH)(mm)	490021002200

Avances en el diseño de tecnología, no podemos cambiar el aviso efectivo del producto, ¡perdóneme!

Estructura

Los componentes de la plataforma de perforación DTH montada sobre orugas XD-420B: 1. Bastidor de oruga con motor móvil; 2. Unidad de potencia, 3. Conjunto del cabezal de potencia, 4. Brazo de perforación, 5. Consola de control, 6. Filtro de aire, 7. Nivel del cilindro, 8. Caja de herramientas (8 piezas)

Los componentes principales se describen a continuación.

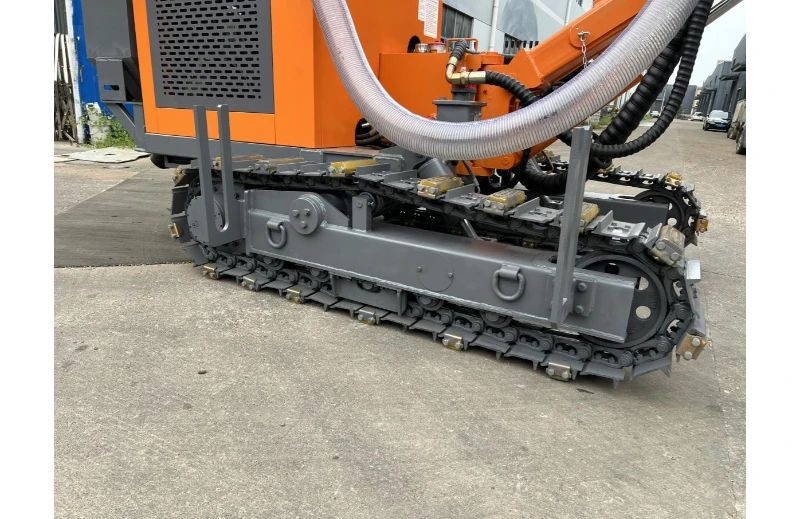

Bastidor de pista de motor para caminar

Al utilizar un motor para caminar de ingeniería, la capacidad de escalada es fuerte y tiene una baja tasa de fallas.

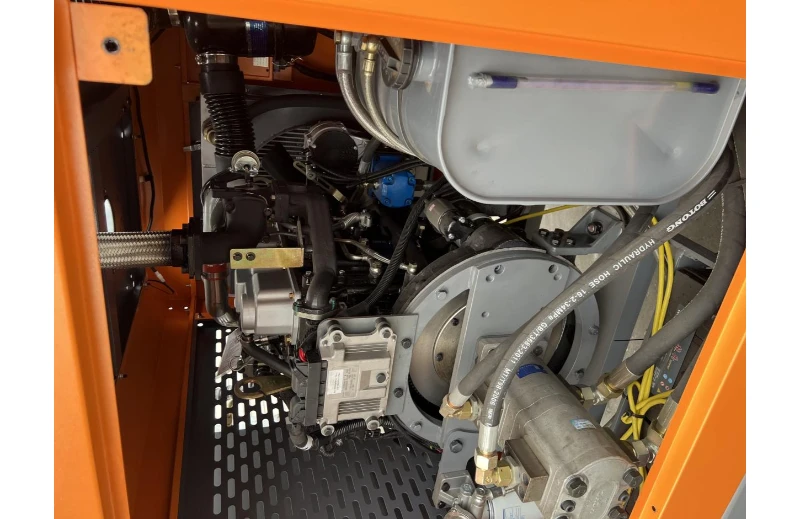

Unidad de potencia

Para adaptarse a diferentes entornos de trabajo y requisitos de los clientes, se utilizan diversas especificaciones de motores diésel y motores eléctricos para cumplir diversos requisitos de acuerdo con las normas de emisiones nacionales.

Retire la caja de la transmisión, conéctela directamente al motor y la tasa de fallas es baja.

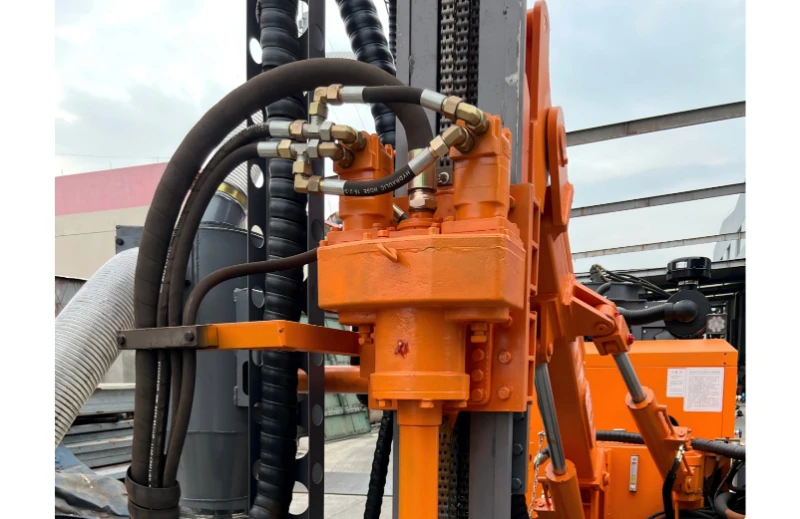

Cabezal de taladro

Equipado con giroscopio de motor cicloidal doble, con gran par giratorio, características eficientes y duraderas.

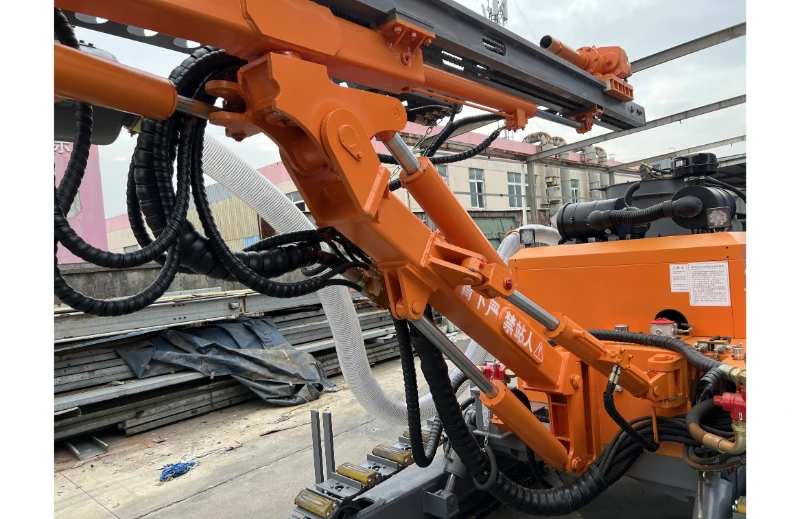

brazo de taladro

El brazo de perforación tiene una estructura novedosa y un ajuste conveniente, lo que mejora en gran medida el rango de operación de perforación y utiliza la perforación de orificios horizontales bajos. Altura mínima del agujero horizontal 300 mm.

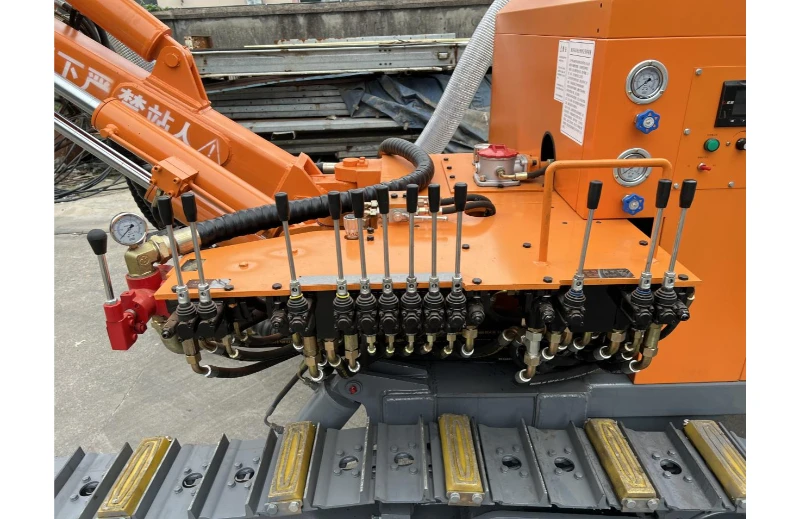

Consola de control

El nuevo sistema hidráulico, con velocidad rápida y lenta, puede acortar el tiempo de operación auxiliar. Cumplir con los requisitos de diferentes condiciones de trabajo.

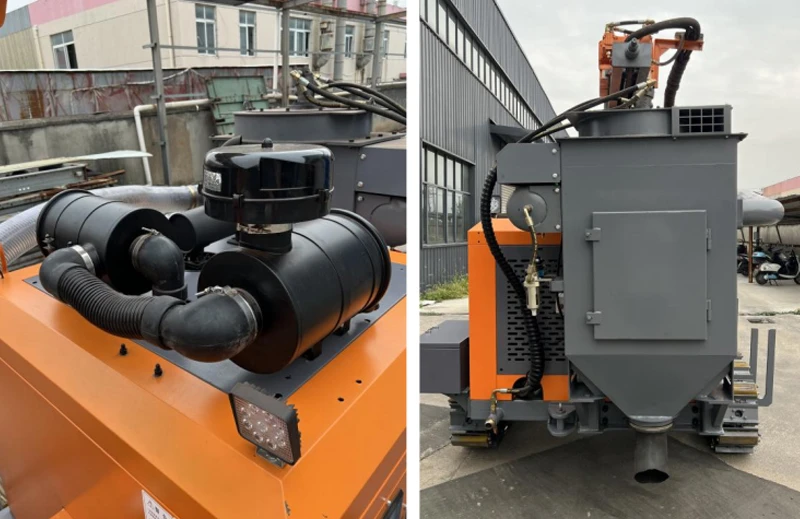

filtro de aire

El uso de prefiltro, filtro de aire en baño de aceite y filtro de aire de tres filtración, para el motor diésel en ambientes con alto contenido de polvo, proporciona una garantía.

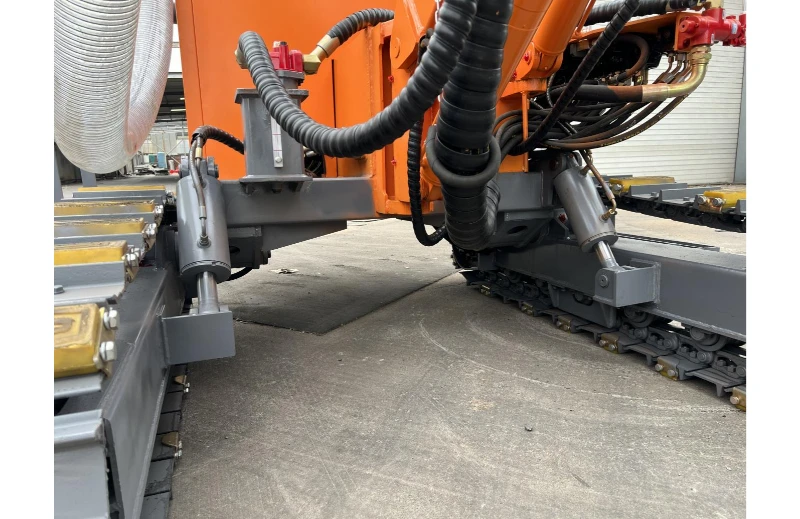

Nivelar el cilindro

Cilindro nivelador de orugas, adecuado para diversas condiciones del terreno para mejorar la estabilidad de toda la máquina.
