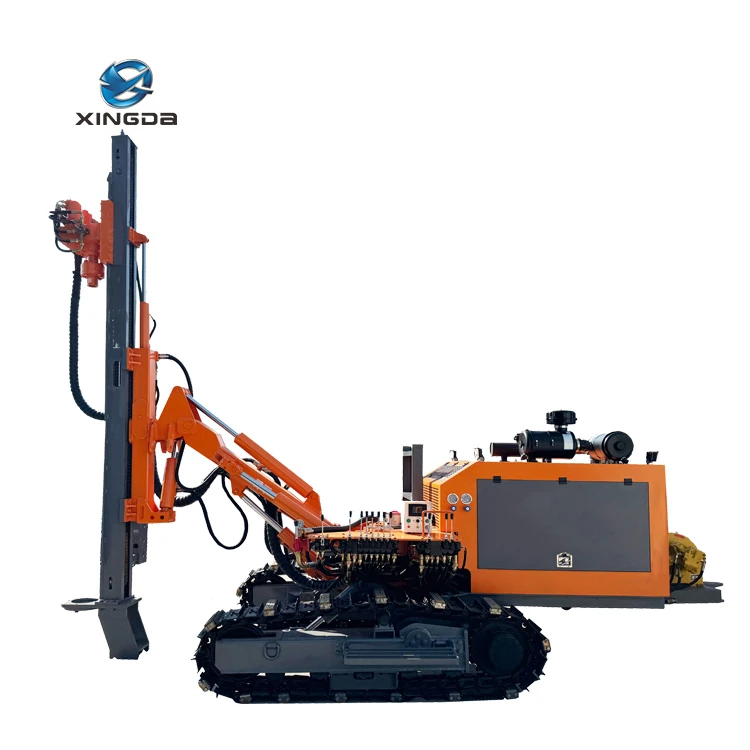

Plataforma de perforación DTH montada sobre orugas de tipo fotovoltaico XD-450

Es adecuado para voladuras profundas en minería a cielo abierto, canteras, ferrocarriles, transporte, conservación de agua, materiales de construcción, pozos militares, fotovoltaicos, etc. para perforar en proyectos a cielo abierto, para llevar a cabo operaciones de perforación de rocas de alta eficiencia. También se usa ampliamente en soporte de pernos de anclaje, excavación de canales y alcantarillas y otras operaciones de perforación en proyectos de ingeniería.

Motor diésel	Yuchai YC4DK-100 73.5KW
Profundidad del agujero (m)	10-50
Diámetro del agujero (mm)	90-400

Consulta ahora Contáctanos

Características principales Principales parámetros técnicos Estructura Los componentes principales se describen a continuación.

Características principales de la plataforma de perforación DTH montada sobre orugas de tipo fotovoltaico XD-450

La plataforma de perforación XD-450 tiene un rendimiento excelente, es flexible de operar, tiene funciones completas, tiene una adaptabilidad más amplia y ofrece una alta relación costo-rendimiento. Este producto se puede aplicar ampliamente en diversos proyectos de ingeniería, como minería a cielo abierto, excavación de cimientos, conservación de agua, centrales eléctricas, transporte y construcción de defensa nacional. También se puede utilizar para perforar rocas y hacer orificios con fines especiales, como orificios de anclaje, orificios de medición de presión y orificios de drenaje.

Principales parámetros técnicos

Modelo	XD-450 (fotovoltaico)
Motor diésel	Yuchai YC4DK-100 73.5KW
Profundidad del agujero (m)	10-50
Diámetro del agujero (mm)	90-400
Tamaños de tubería de perforación (mm)	Φ89x3000
Martillo DTH	4"/5"/6"/8"/10"
Par de rotación (máx.) (N.m)	7600
Velocidad de rotación (rpm)	0-100
Fuerza de alimentación (KN)	30
Fuerza de elevación (KN)	65
Tipo de alimentación	Cilindro de cadena
Velocidad de desplazamiento (Máx.)(km/h)	3
Escalada (°)	30
Peso total (kilogramos)	6050

Avances en el diseño de tecnología, no podemos cambiar el aviso efectivo del producto, ¡perdóneme!

Estructura

Los componentes de la plataforma de perforación DTH montada sobre orugas XD-450: 1. Bastidor de oruga con motor móvil; 2. Unidad de potencia, 3. Conjunto del cabezal de potencia, 4. Brazo de perforación, 5. Consola de control, 6. Filtro de aire, 7. Nivel del cilindro, 8. Cabrestante, 9. Caja de herramientas (9 piezas)

Los componentes principales se describen a continuación.

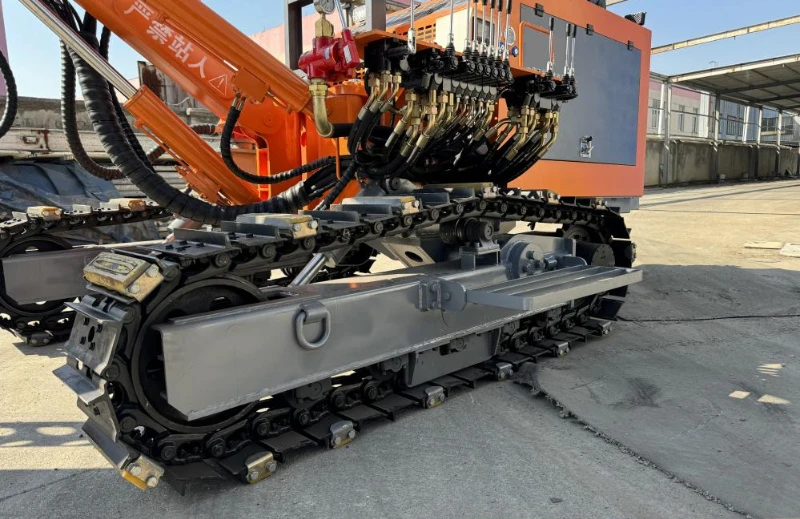

Bastidor de pista de motor para caminar

Al utilizar un motor para caminar de ingeniería, la capacidad de escalada es fuerte y tiene una baja tasa de fallas.

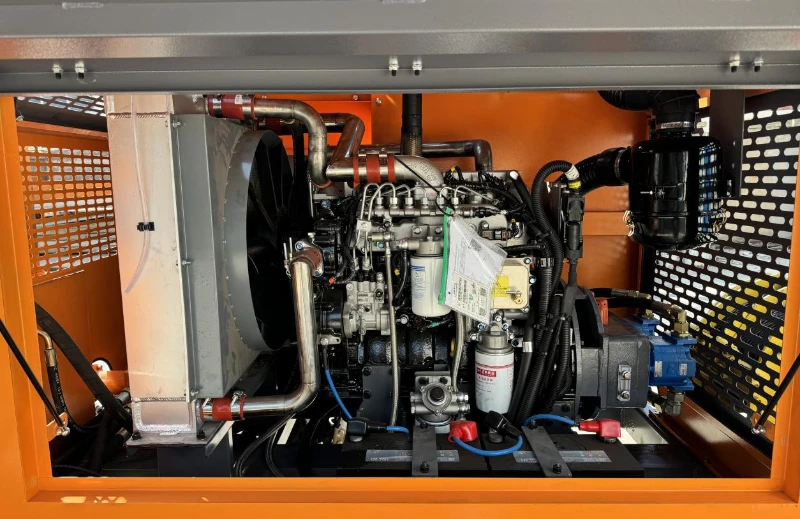

Unidad de potencia

Para adaptarse a diferentes entornos de trabajo y requisitos de los clientes, se utilizan diversas especificaciones de motores diésel y motores eléctricos para cumplir diversos requisitos de acuerdo con las normas de emisiones nacionales.

La potencia de salida adopta una caja de cambios con una estructura de bomba de doble engranaje.

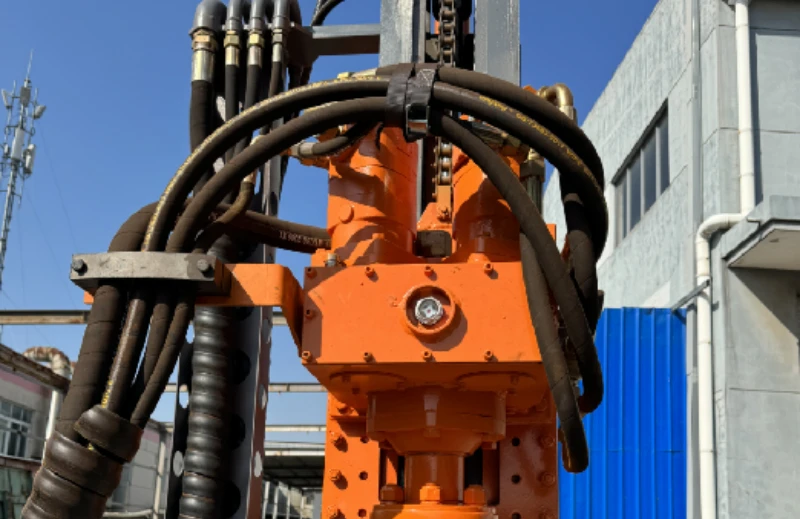

Cabezal de taladro

Equipado con giroscopio de motor cicloidal doble, con gran par giratorio, características eficientes y duraderas.

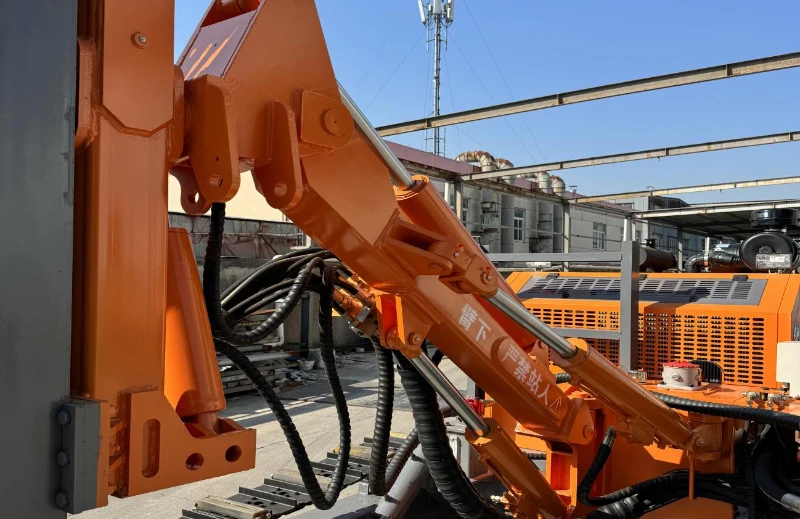

brazo de taladro

El brazo de perforación tiene una estructura novedosa y un ajuste conveniente, lo que mejora en gran medida el rango de operación de perforación y utiliza la perforación de orificios horizontales bajos. Altura mínima del agujero horizontal 300 mm.

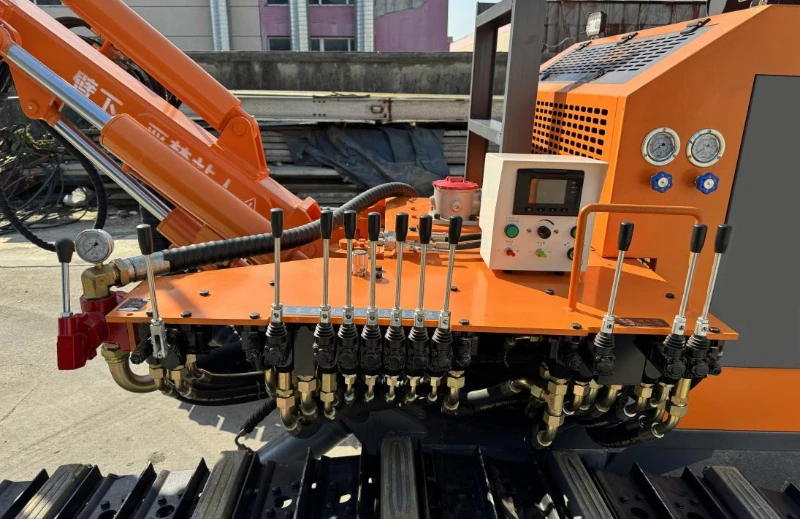

Consola de control

El nuevo sistema hidráulico, con velocidad rápida y lenta, puede acortar el tiempo de operación auxiliar. Cumplir con los requisitos de diferentes condiciones de trabajo.

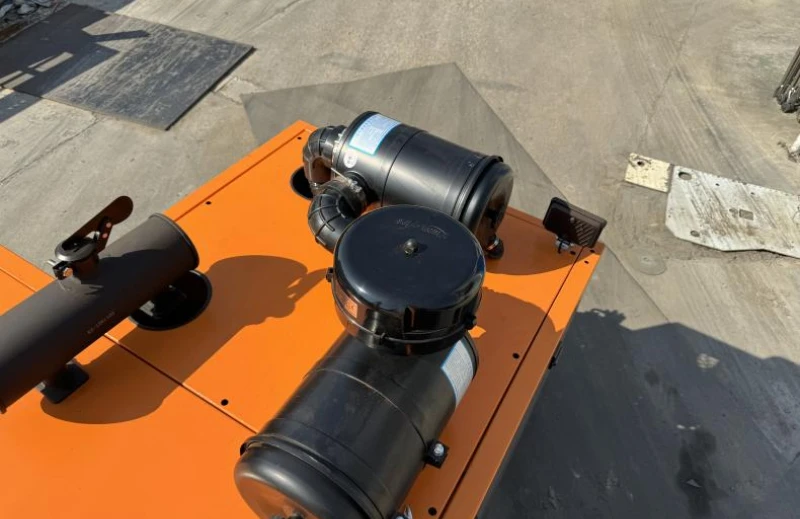

filtro de aire

El uso de prefiltro, filtro de aire en baño de aceite y filtro de aire de tres filtración, para el motor diésel en ambientes con alto contenido de polvo, proporciona una garantía.

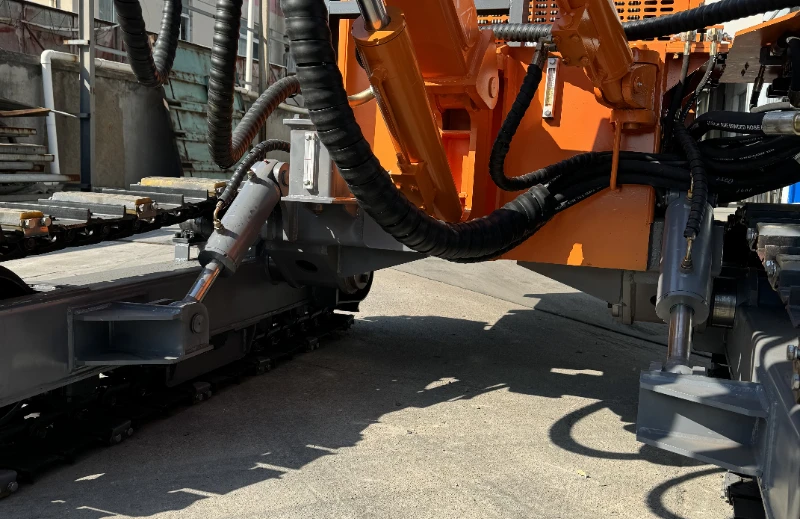

Nivelar el cilindro

Cilindro nivelador de orugas, adecuado para diversas condiciones del terreno para mejorar la estabilidad de toda la máquina.

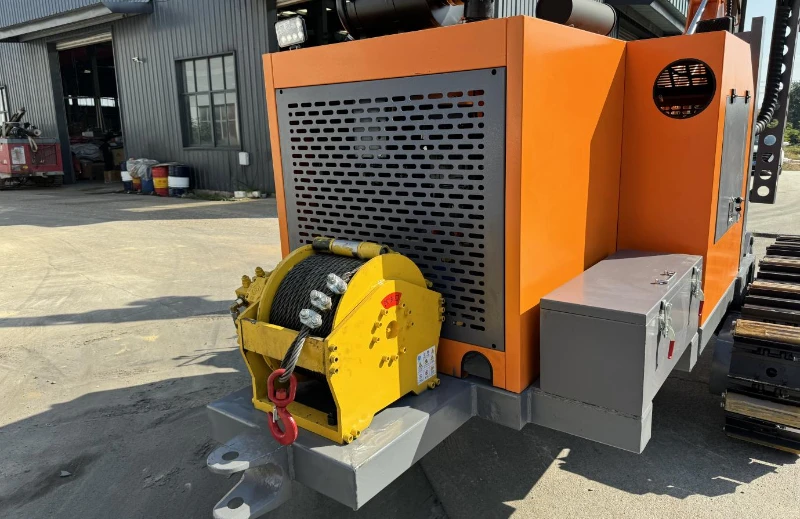

Cabrestante

Mayor fuerza de tracción, garantizando la seguridad del trabajo en pendientes.
