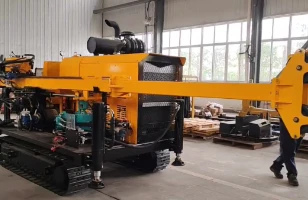

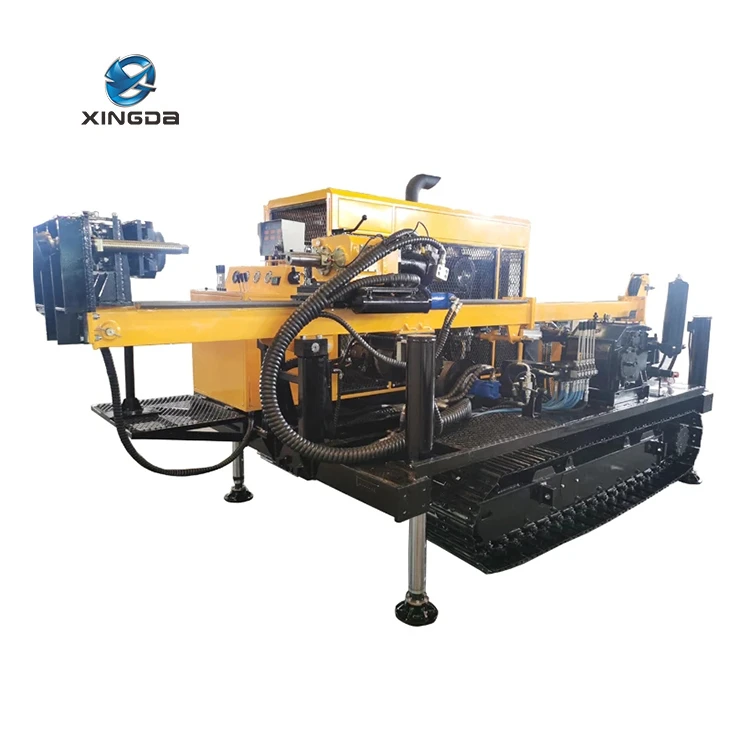

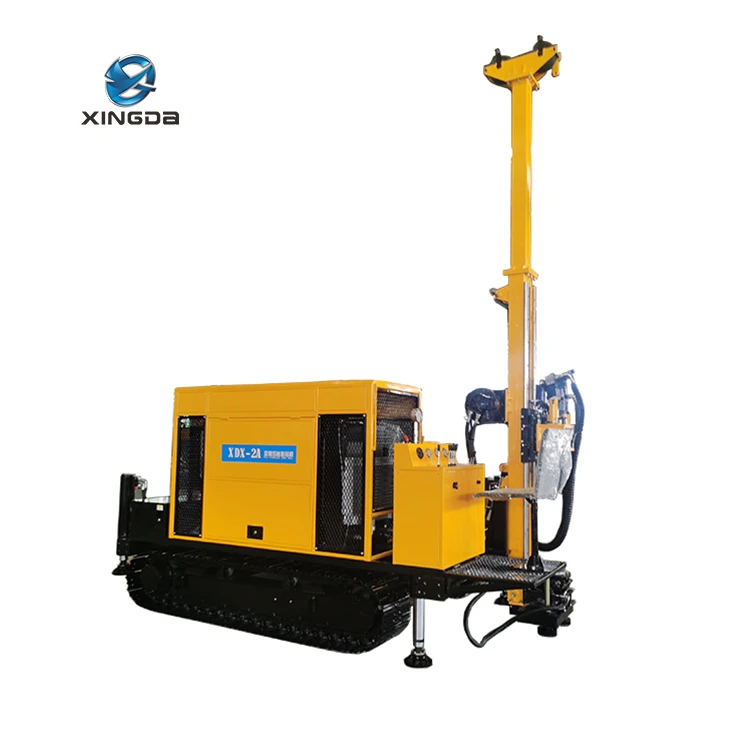

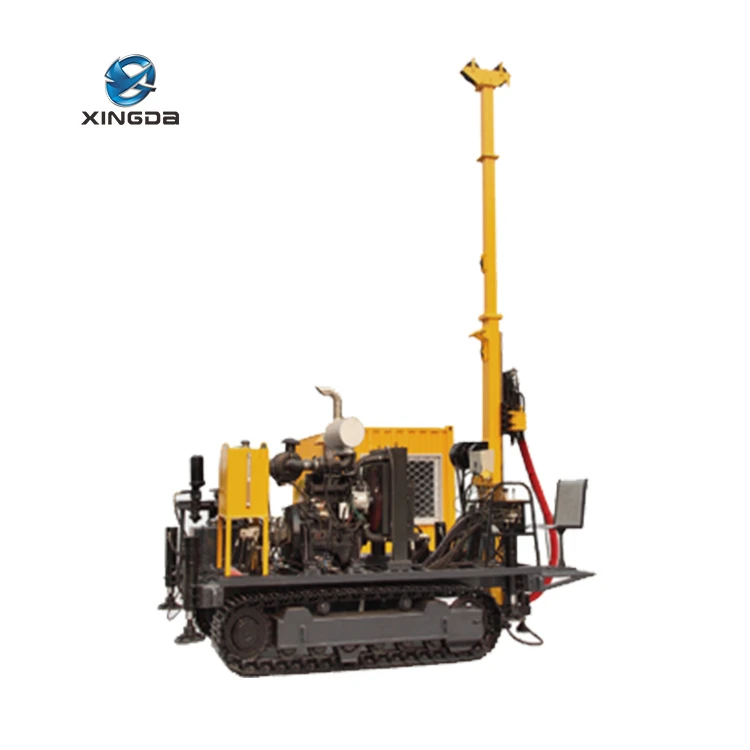

La plataforma de perforación de núcleo completamente hidráulica XDX-2A se utiliza principalmente en perforación de núcleo con broca de diamante o broca con punta de carburo de tungsteno duro en el campo de industrias como geología, metalurgia, carbón, industria nuclear, hidrología, etc.
| Profundidad de perforación | Varilla BQ (φ55,6 mm) | |
| Profundidad de perforación | Varilla NQ (φ69,9 mm) | |
| Profundidad de perforación | Varilla HQ (φ88,9 mm) | |
Características principales de la plataforma central hidráulica completa XDX-2A
La plataforma adopta un sistema de conducción totalmente hidráulico y un chasis sobre orugas.
El cabezal de perforación adopta una estructura de accionamiento superior, con función de traslación lateral y ajuste continuo de velocidad de dos engranajes.
La rotación del cabezal de perforación es impulsada por un motor variable, con alta eficiencia de trabajo.
El mástil es plegable, con soportes para las piernas ajustables en la parte inferior y el mástil superior puede equiparse con juntas de extensión según sea necesario.
Se adopta una abrazadera hidráulica con un estabilizador en la posición sobre el orificio de perforación.
Principales parámetros técnicos
|
Modelo |
Unidad |
XDX-2A |
|||
|
Artículo |
|||||
|
Profundidad de perforación |
Varilla BQ (φ55,6 mm) |
metro |
500 |
||
|
Varilla NQ (φ69,9 mm) |
350 |
||||
|
Varilla HQ (φ88,9 mm) |
120 |
||||
|
Varilla PQ (φ114,3 mm) |
- |
||||
|
Capacidad del cabezal de perforación |
Rango de velocidad |
Grado I |
rpm |
405-874 |
|
|
Grado II |
560-1200 |
||||
|
Par correspondiente |
Grado I |
Nuevo Méjico |
900-425 |
||
|
Grado II |
630-293 |
||||
|
Velocidad máxima de rotación |
rpm |
1200 |
|||
|
Par máximo |
s.m. |
900 |
|||
|
Diámetro del orificio del husillo |
milímetros |
TDS (unidad superior) |
|||
|
Capacidad máxima de elevación |
kN |
50 |
|||
|
Potencia de alimentación máxima |
25 |
||||
|
Distancia traslacional |
milímetros |
265 |
|||
|
Motor diésel |
Potencia nominal |
kilovatios |
74(Cummins 4BTA3.9-C100) |
||
|
Velocidad nominal |
rpm |
2200 |
|||
|
Bomba Hidráulica |
Bomba 1 |
Presión nominal |
MPa |
22 |
|
|
Flujo máx. |
l/min |
156 |
|||
|
Bomba2 |
Presión nominal |
MPa |
20 |
||
|
Flujo máx. |
l/min |
40 |
|||
|
Bomba3 |
Presión nominal |
MPa |
20 |
||
|
Flujo máx. |
l/min |
13 |
|||
|
Mástil |
Altura total |
metro |
6 |
||
|
Ángulo de ajuste |
° |
0~90 |
|||
|
Ángulo de perforación |
45～90 |
||||
|
Golpe de alimentación |
milímetros |
1800 |
|||
|
Distancia de deslizamiento del mástil |
715 |
||||
|
Polipasto principal |
Capacidad de elevación de un solo cable |
kN |
20 |
||
|
Velocidad de elevación |
m/min |
84 |
|||
|
Diámetro de cuerda de acero |
milímetros |
14 |
|||
|
Longitud de la cuerda de acero |
metro |
30 |
|||
|
Cabrestante auxiliar |
Capacidad de elevación de un solo cable |
kN |
8 |
||
|
Velocidad de elevación |
m/min |
96 |
|||
|
Diámetro de cuerda de acero |
milímetros |
6 |
|||
|
Longitud de la cuerda de acero |
metro |
500 |
|||
|
Bomba de lodo |
Modelo |
/ |
BW100 |
||
|
Desplazamiento máx. |
l/min |
100 |
|||
|
Presión máx. |
MPa |
6 |
|||
|
Dimensiones totales (largo x ancho x alto) |
Dimensiones de trabajo |
milímetros |
4100×1840×6000 |
||
|
Dimensiones de transporte |
4200×1840×2400 |
||||
|
Abrazadera de orificio |
Varillas aplicables |
BQ,NQ,HQ,,PQ |
|||
|
A través del diámetro |
Φ124 |
||||
|
Velocidad de desplazamiento |
kilómetros por hora |
1,5-2,5 |
|||
|
Capacidad de escalada |
° |
≤30 |
|||
|
Relación de presión de contacto con tierra |
MPa |
0.14 |
|||
|
Peso de la máquina principal |
t |
5.5 |
|||
|
Modelo |
Unidad |
XDX-2AA |
|||
|
Artículo |
|||||
|
Profundidad de perforación |
Varilla BQBQ (φ55,6 mm) |
metro |
500 |
||
|
Varilla NQNQ (φ69,9 mm) |
350 |
||||
Avances en el diseño de tecnología, no podemos cambiar el aviso efectivo del producto, ¡perdóneme!
Estructura
Los componentes de la plataforma de perforación con núcleo totalmente hidráulica XDX-2A: 1. Chasis sobre orugas, 2. Unidad de potencia, 3. Sistema hidráulico, 4. Conjunto del cabezal de potencia, 5. Mástil, 6. Cabrestante principal, 7. Cabrestante auxiliar, 8. Panel de control, 9. Abrazadera de pie, 10. Bomba de lodo (10 piezas)
Los componentes principales se describen a continuación.
01

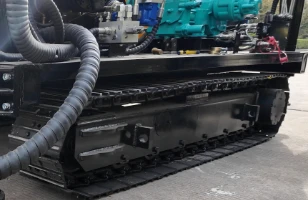

Chasis sobre orugas
Adopta un chasis autopropulsado con orugas de acero, que tiene una gran adaptabilidad al sitio y una alta confiabilidad.
Reductor de marcha de marca nacional reconocida, con rendimiento estable y calidad confiable.
02

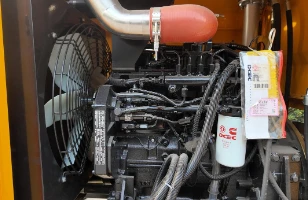

Unidad de potencia
Está equipado con un motor turboalimentado Cummins, que es potente y cumple con los estándares de emisiones Nacional II.
El tanque de agua está hecho de cobre, que tiene una fuerte resistencia a la corrosión.
El dispersor de aceite está hecho de una aleación de aluminio con aletas, que tiene alta resistencia a la presión y es resistente al óxido.
03

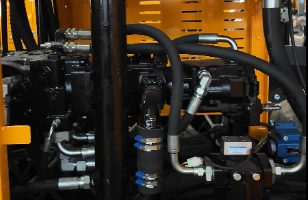

sistema hidráulico
Los principales componentes hidráulicos se seleccionan de marcas reconocidas internacionalmente.
El sistema hidráulico adopta un control sensible a la carga.
04

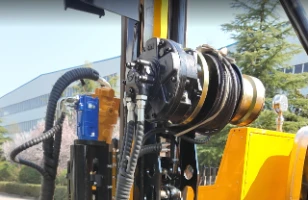

Cabezal de taladro
El cabezal de perforación adopta una estructura tipo mandril, con función de traslación lateral y ajuste continuo de velocidad de cuatro engranajes.
La rotación del cabezal de perforación es impulsada por un motor variable, con alta eficiencia de trabajo.
La rotación del husillo del cabezal de perforación es impulsada por un motor, con alta eficiencia operativa y alto torque.
05

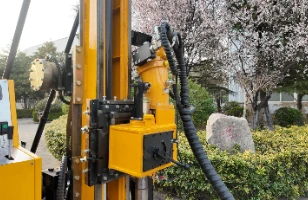

Mástil
El mástil adopta elevación y descenso del cilindro de aceite, plegable, conveniente para transporte y almacenamiento, con función de puesta a tierra deslizante.
El mástil está equipado con una guía de centrado en su parte superior e inferior para facilitar la construcción del orificio inclinado. Se adopta una abrazadera hidráulica en la posición sobre el orificio de perforación,
Se puede controlar remotamente de forma inalámbrica para el movimiento, con alta seguridad y gran capacidad de escalada.
06

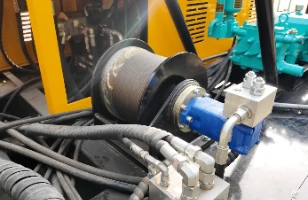

Polipasto principal
Adopta un motor de accionamiento importado de Corea del Sur.
La fuerza de elevación del polipasto principal es de 20 kN.
El tambor está integralmente fundido, lo que ofrece mayor resistencia.
El polipasto principal tiene una función de seguimiento, lo que hace que la construcción sea más conveniente y eficiente.
07
Cabrestante auxiliar
La fuerza de elevación del polipasto auxiliar es de 8 KN.
El diámetro del cable de acero es de 6 mm.
Velocidad de la cuerda: 96m/min
Está equipado con una función de frenado, que proporciona un excelente efecto de frenado, gran capacidad de cable y buena resistencia estructural.
08

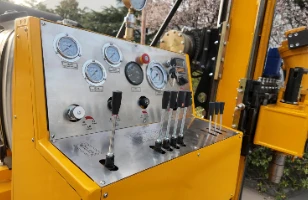

Panel de control
El sistema de control adopta una combinación de tipos cerrados y abiertos. El diseño del sistema es simple, con una baja tasa de fallas y un mantenimiento conveniente.
El funcionamiento es sencillo y la precisión del control es alta.
09

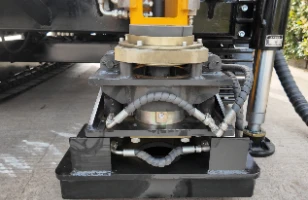

Abrazadera de pie
La pinza tiene una estructura simple, un amplio rango de sujeción, sujeción confiable y una fuerza de sujeción fuerte. Varillas aplicables: BQ, NQ, HQ, PQ.
El centralizador es fácil de desmontar.
10

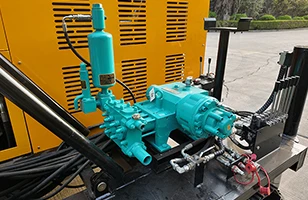

Bomba de lodo
Adopte bombas de lodo de marcas reconocidas, desplazamiento máximo 100 l/min.
El control de la bomba de lodo adopta un control proporcional y el flujo de lodo se puede ajustar según las condiciones de trabajo.
Equipado con una interfaz de mezclador.
