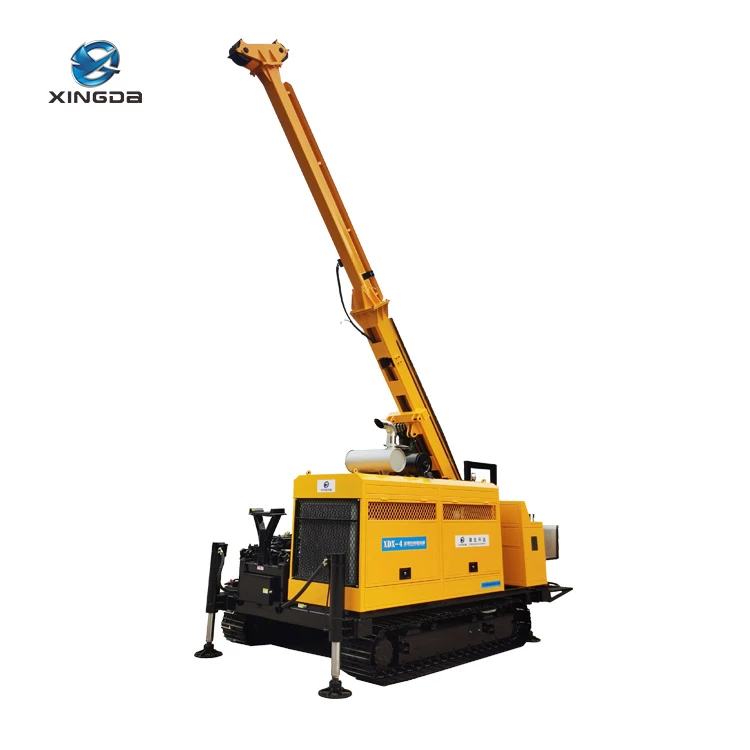

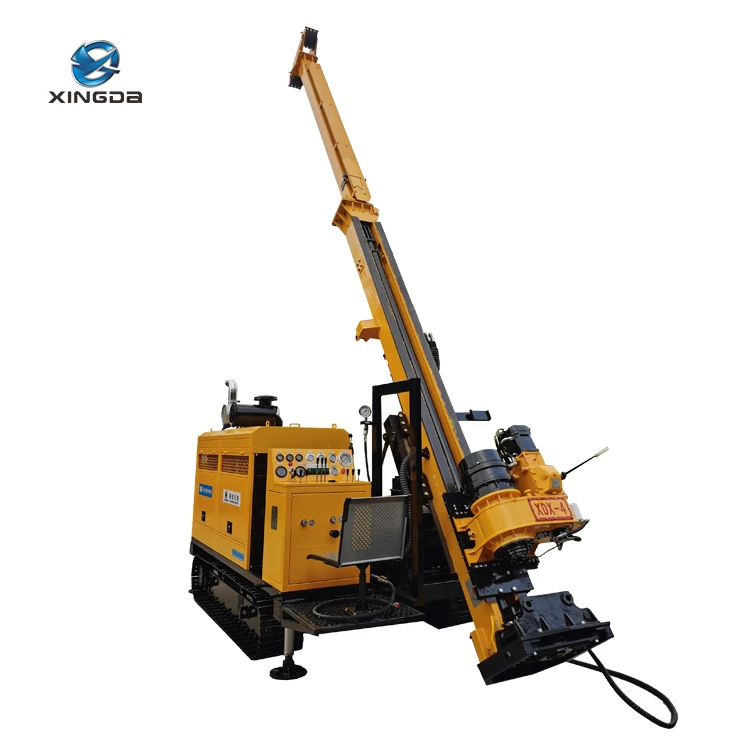

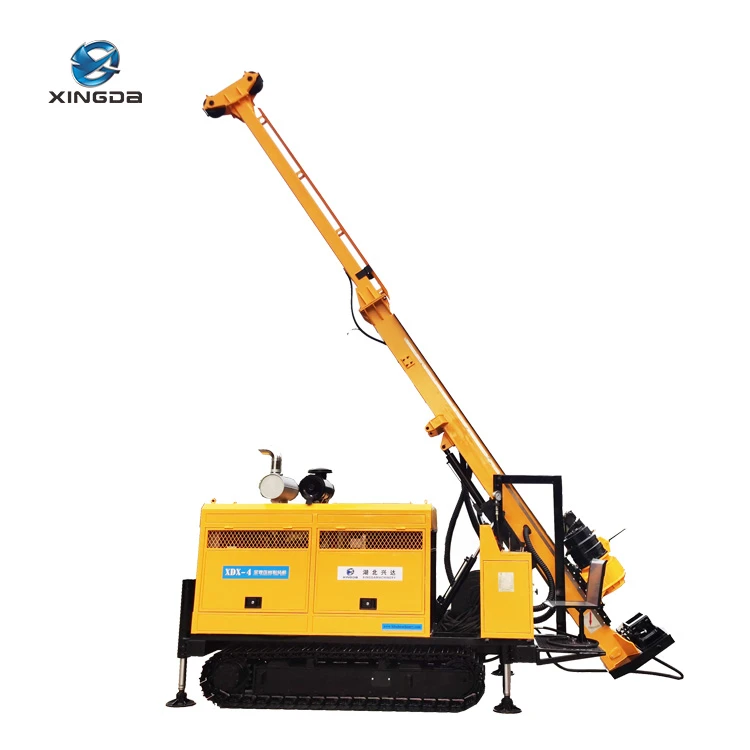

La plataforma de perforación de núcleo hidráulica completa XDX-4 se utiliza principalmente en perforación de núcleo con broca de diamante o broca con punta de carburo de tungsteno duro en el campo de industrias como geología, metalurgia, carbón, industria nuclear, hidrología, etc.
| Profundidad de perforación | Varilla BQ (φ55,6 mm) | |
| Profundidad de perforación | Varilla NQ (φ69,9 mm) | |
| Profundidad de perforación | Varilla HQ (φ88,9 mm) | |
Características principales de la plataforma central hidráulica completa XDX-4
Los principales componentes hidráulicos se seleccionan entre marcas de renombre internacional.
El cabezal de perforación adopta una estructura tipo mandril, con función de traslación lateral y ajuste continuo de velocidad de cuatro engranajes.
La plataforma es impulsada por un cilindro directamente para la alimentación.
El mástil adopta un cilindro de aceite de elevación y descenso, plegable, conveniente para transporte y almacenamiento, con función de conexión a tierra deslizante.
El sistema hidráulico adopta un control sensible a la carga y la rotación del husillo del cabezal de perforación es impulsada por un motor, con alta eficiencia de operación y alto torque.
El mástil está equipado con una guía de centrado en su parte superior e inferior para facilitar la construcción con orificios inclinados. Se adopta una abrazadera hidráulica en la posición sobre el orificio de perforación.
Equipado con plataformas de trabajo de dos capas.
Según las necesidades de los usuarios, se puede seleccionar tipo oruga, tipo plataforma o tipo camión.
Principales parámetros técnicos
|
Modelo |
Unidad |
XDX-4 |
|||
|
Artículo |
|||||
|
Profundidad de perforación |
Varilla BQ (φ55,6 mm) |
metro |
1200 |
||
|
Varilla NQ (φ69,9 mm) |
900 |
||||
|
Varilla HQ (φ88,9 mm) |
700 |
||||
|
Capacidad del cabezal de perforación |
Rango de velocidad |
Grado I |
rpm |
105-206 |
|
|
Grado II |
184-361 |
||||
|
Grado Ⅲ |
334-656 |
||||
|
Grado Ⅳ |
569-1150 |
||||
|
|
Grado I |
Nuevo Méjico |
5500-2833 |
||
|
Grado II |
3168-1613 |
||||
|
Grado Ⅲ |
1743-887 |
||||
|
Grado Ⅳ |
1024-521 |
||||
|
Velocidad máxima de rotación |
rpm |
1150 |
|||
|
Par máximo |
s.m. |
5500 |
|||
|
Diámetro del orificio del husillo |
milímetros |
98 |
|||
|
Capacidad máxima de elevación |
kN |
150 |
|||
|
Potencia de alimentación máxima |
kN |
60 |
|||
|
Distancia traslacional |
milímetros |
350 |
|||
|
Motor diésel |
Potencia nominal |
kilovatios |
132 (Cummins 6BTA5.9-C180) |
||
|
Velocidad nominal |
rpm |
2200 |
|||
|
Bomba Hidráulica |
Bomba 1 |
Presión nominal |
MPa |
30 |
|
|
Flujo máx. |
l/min |
140 |
|||
|
Bomba2 |
Presión nominal |
MPa |
25 |
||
|
Flujo máx. |
l/min |
120 |
|||
|
Bomba3 |
Presión nominal |
MPa |
20 |
||
|
Flujo máx. |
l/min |
50 |
|||
|
Bomba lateral1 |
Presión nominal |
MPa |
16 |
||
|
Flujo máx. |
l/min |
12 |
|||
|
Bomba lateral2 |
Presión nominal |
MPa |
5 |
||
|
Flujo máximo |
l/min |
8 |
|||
|
Mástil |
Altura total |
metro |
9.2 |
||
|
Ángulo de ajuste |
° |
0~90 |
|||
|
Ángulo de perforación |
° |
45～90 |
|||
|
Golpe de alimentación |
milímetros |
3500 |
|||
|
Distancia de deslizamiento del mástil |
milímetros |
1100 |
|||
|
Polipasto principal |
Capacidad de elevación de un solo cable |
kN |
69 |
||
|
Velocidad de elevación |
m/min |
40 |
|||
|
Diámetro de cuerda de acero |
milímetros |
16 |
|||
|
Longitud de la cuerda de acero |
metro |
50 |
|||
|
Cabrestante auxiliar |
Capacidad de elevación de un solo cable |
kN |
12 |
||
|
Velocidad de elevación |
m/min |
130 |
|||
|
Diámetro de cuerda de acero |
milímetros |
6 |
|||
|
Longitud de la cuerda de acero |
metro |
1000 |
|||
|
|
Modelo |
/ |
BW160 |
||
|
Desplazamiento máx. |
l/min |
160 |
|||
|
Presión máx. |
MPa |
10 |
|||
|
Dimensiones totales (largo x ancho x alto) |
Dimensiones de trabajo |
milímetros |
4800×2420×9200 |
||
|
Dimensiones de transporte |
milímetros |
5500×2200×2450 |
|||
|
|
Varillas aplicables |
milímetros |
BQ, NQ, HQ, PQ |
||
|
A través del diámetro |
milímetros |
Φ154 |
|||
|
Velocidad de desplazamiento |
kilómetros por hora |
1,5-2,5 |
|||
Avances en el diseño de tecnología, no podemos cambiar el aviso efectivo del producto, ¡perdóneme!
Estructura

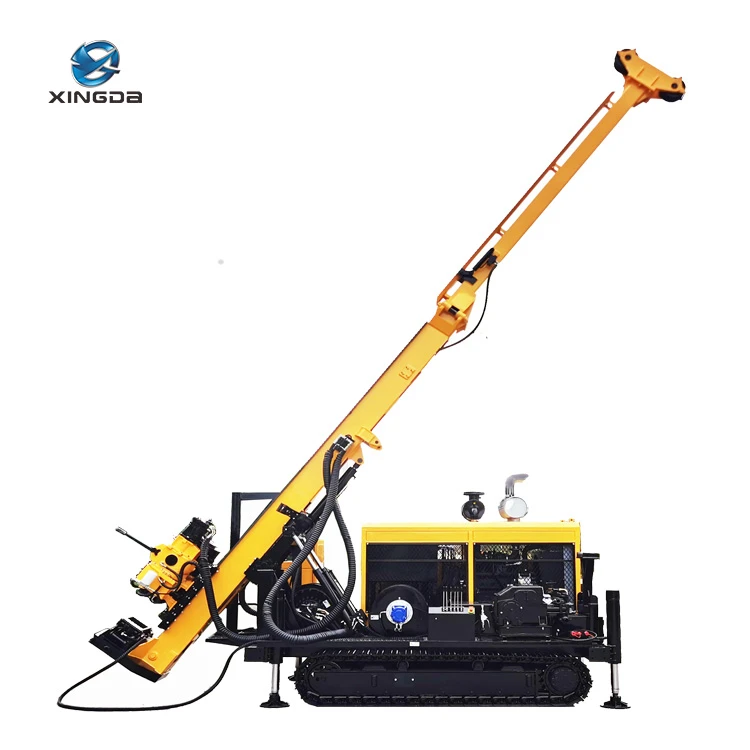

Los componentes de la plataforma de perforación con núcleo totalmente hidráulica XDX-4: 1. Chasis sobre orugas, 2. Unidad de potencia, 3. Sistema hidráulico, 4. Conjunto del cabezal de potencia, 5. Mástil, 6. Cabrestante principal, 7. Cabrestante auxiliar, 8. Panel de control, 9. Abrazadera de pie, 10. Bomba de lodo (10 piezas)
Los componentes principales se describen a continuación.
01

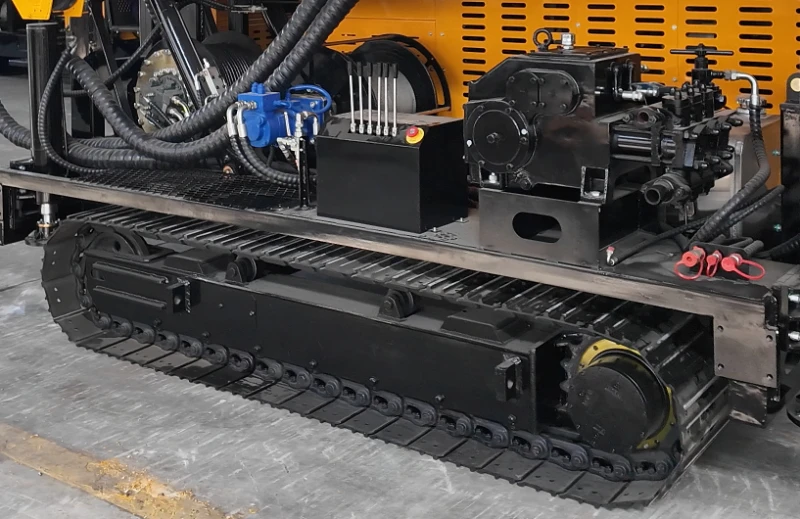

Chasis sobre orugas
Adopta un chasis autopropulsado con orugas de acero, que tiene una gran adaptabilidad al sitio y una alta confiabilidad.
Reductor de marcha de marca nacional reconocida, con rendimiento estable y calidad confiable.

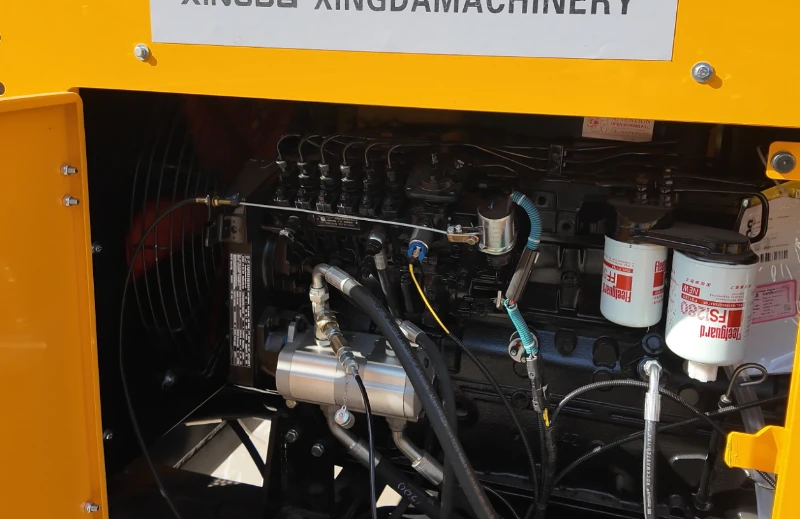

02
Unidad de potencia
Está equipado con un motor turboalimentado Cummins, que es potente y cumple con los estándares de emisiones Nacional II.
El tanque de agua está hecho de cobre, que tiene una fuerte resistencia a la corrosión.
El dispersor de aceite está hecho de una aleación de aluminio con aletas, que tiene alta resistencia a la presión y es resistente al óxido.

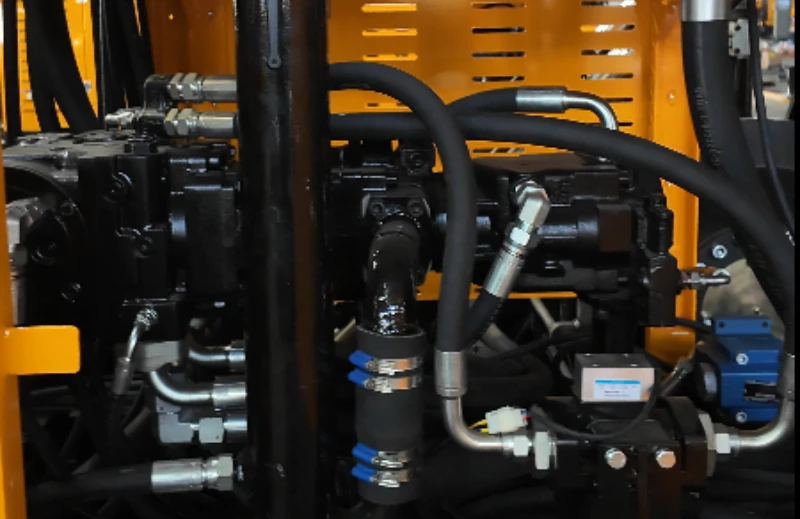

03
sistema hidráulico
Los principales componentes hidráulicos se seleccionan de marcas reconocidas internacionalmente.
El sistema hidráulico adopta un control sensible a la carga.

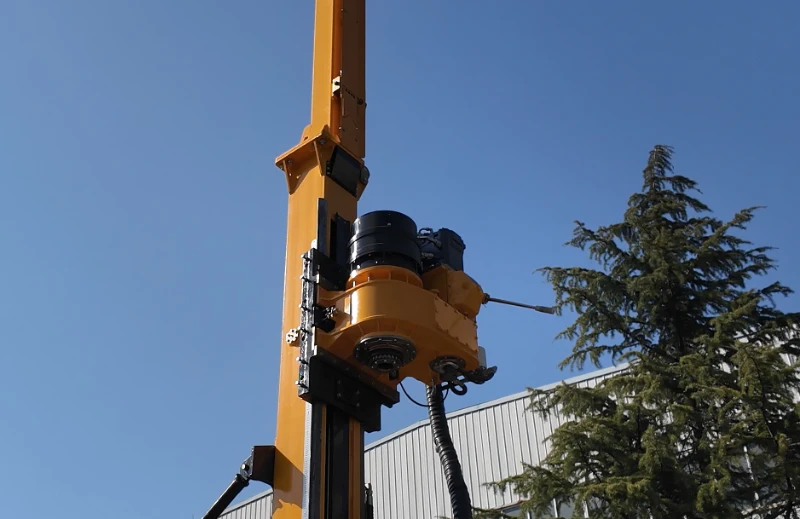

04
Cabezal de taladro
El cabezal de perforación adopta una estructura tipo mandril, con función de traslación lateral y ajuste continuo de velocidad de cuatro engranajes.
La rotación del cabezal de perforación es impulsada por un motor variable, con alta eficiencia de trabajo.
La rotación del husillo del cabezal de perforación es impulsada por un motor, con alta eficiencia operativa y alto torque.
05

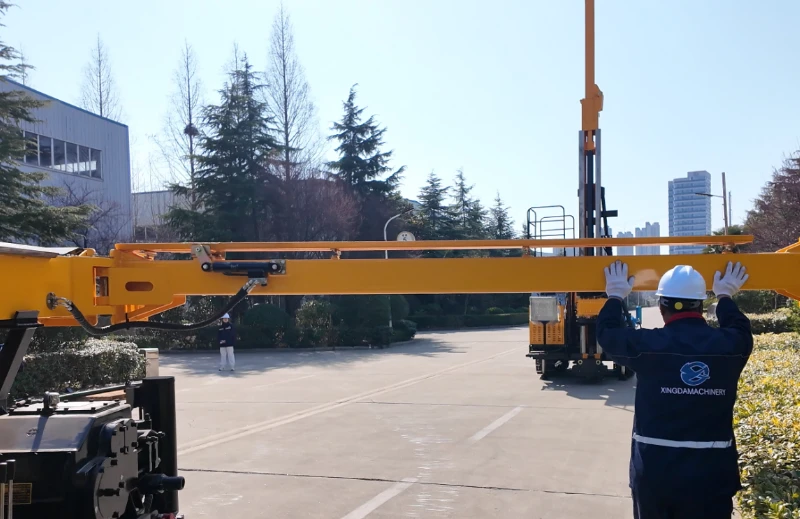

Mástil
El mástil adopta elevación y descenso de cilindros de aceite, plegable, conveniente para transporte y almacenamiento, con función de conexión a tierra deslizante.
El mástil está equipado con una guía de centrado en su parte superior e inferior para facilitar la construcción del orificio interior. Se adopta una abrazadera hidráulica en la posición sobre el orificio de perforación.

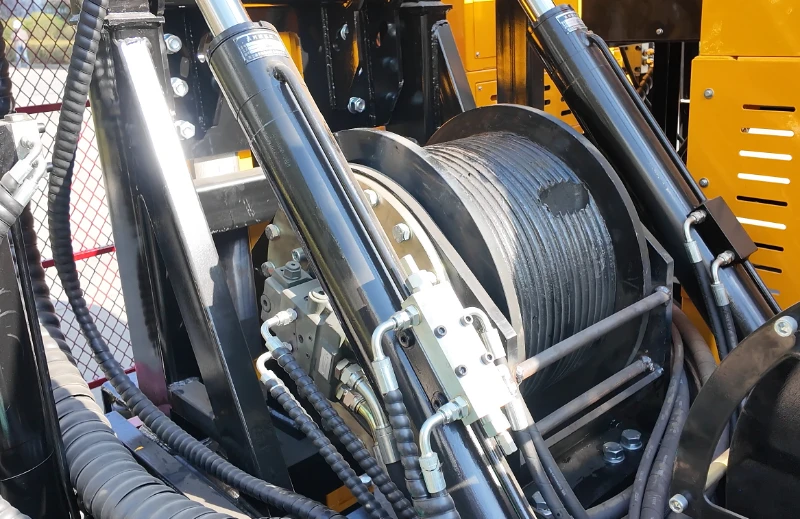

06

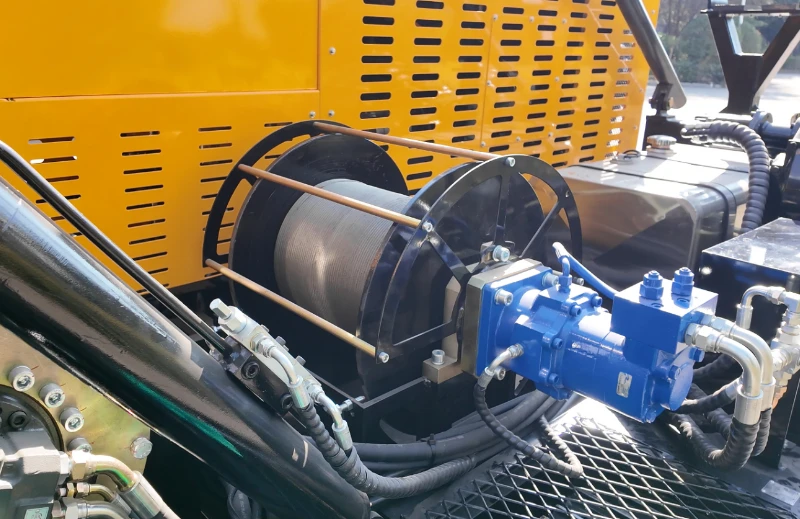

Polipasto principal
Adopta un motor de accionamiento importado de Corea del Sur.
La fuerza de elevación del polipasto principal es de 69 kN.
El tambor está integralmente fundido, lo que ofrece mayor resistencia.
El polipasto principal tiene una función de seguimiento, lo que hace que la construcción sea más conveniente y eficiente.
07
Cabrestante auxiliar
La fuerza de elevación del polipasto auxiliar es de 12 KN.
El diámetro del cable de acero es de 6 mm.
Velocidad de la cuerda: 130m/min
Está equipado con una función de frenado, que proporciona un excelente efecto de frenado, gran capacidad de cable y buena resistencia estructural.

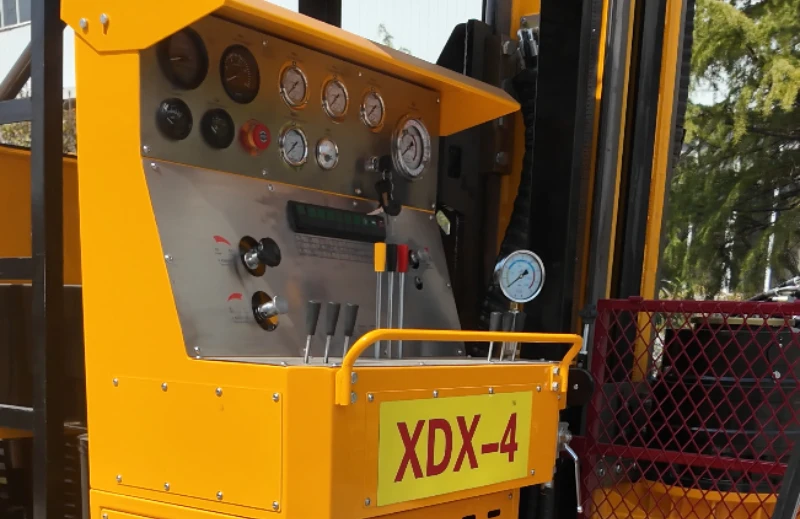

08
Panel de control
El sistema de control adopta una combinación de tipos cerrados y abiertos. El diseño del sistema es simple, con una baja tasa de fallas y un mantenimiento conveniente.
El funcionamiento es sencillo y la precisión del control es alta.
09

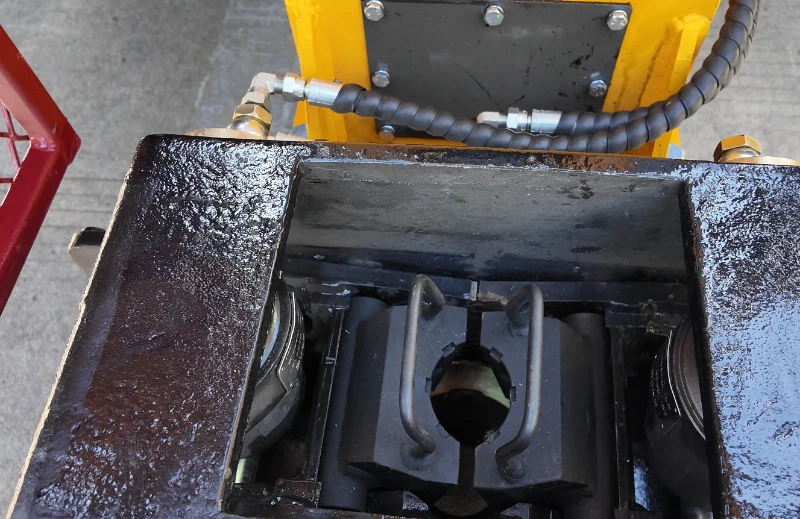

Abrazadera de pie
La pinza tiene una estructura simple, un amplio rango de sujeción, sujeción confiable y una fuerte fuerza de sujeción. Varillas aplicables: BQ,NQ,HQ,PQ
El centralizador es fácil de desmontar.

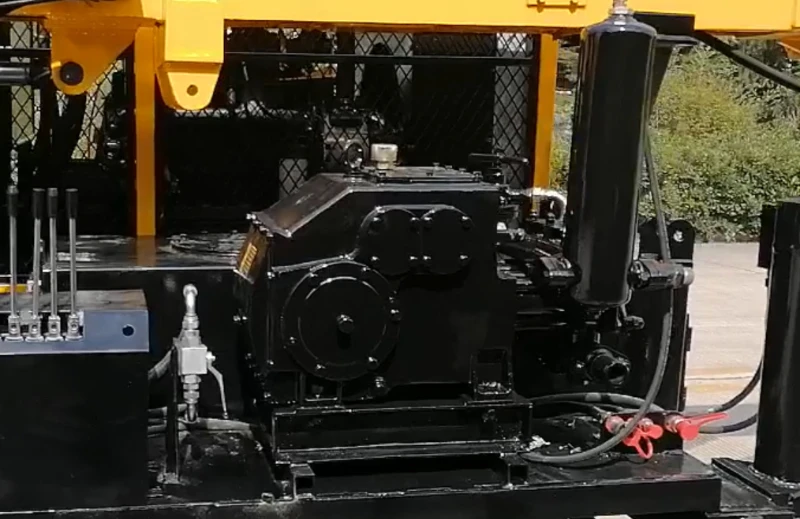

10
Bomba de lodo
Adopte bombas de lodo de marcas reconocidas, desplazamiento máximo 160 l/min.
El control de la bomba de lodo adopta un control proporcional y el flujo de lodo se puede ajustar según las condiciones de trabajo.
Equipado con una interfaz de mezclador.
