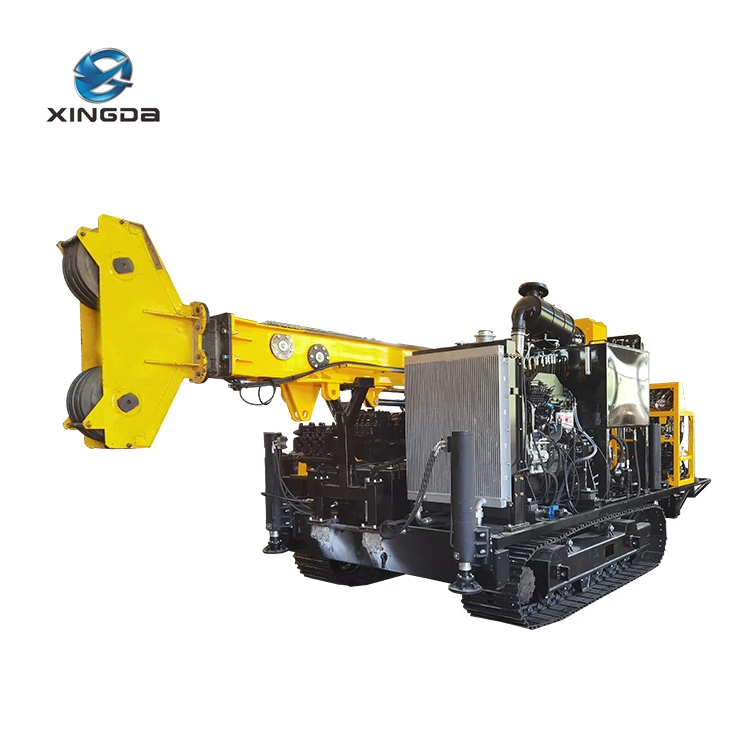

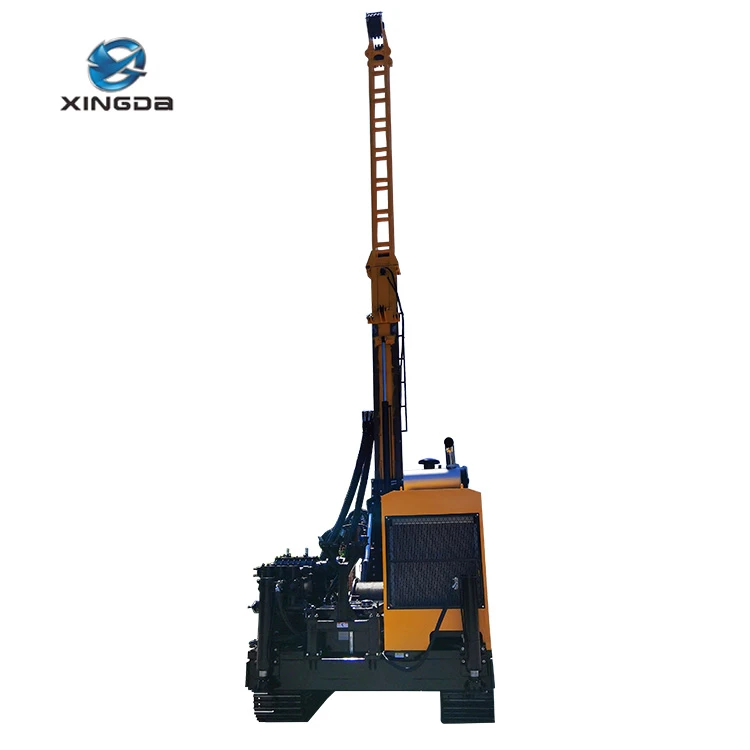

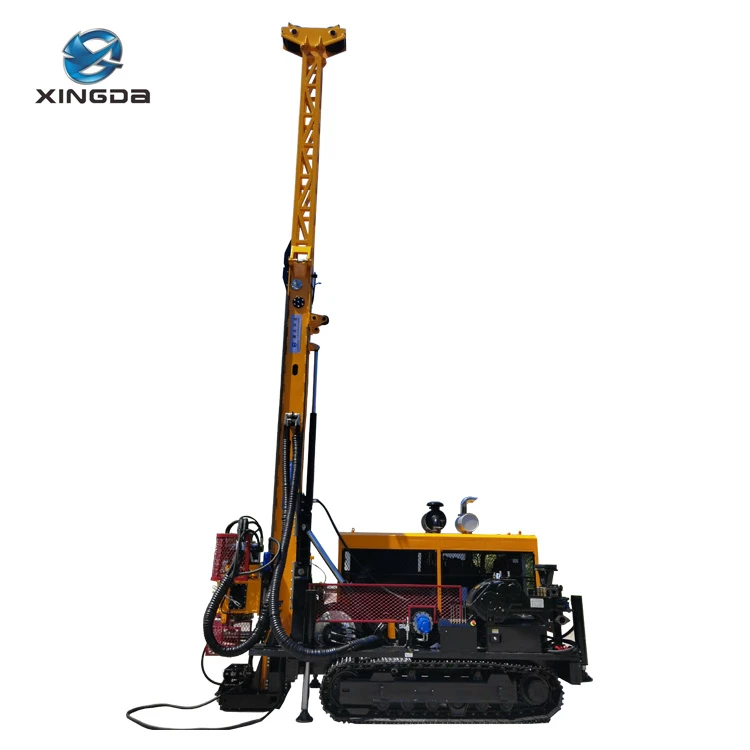

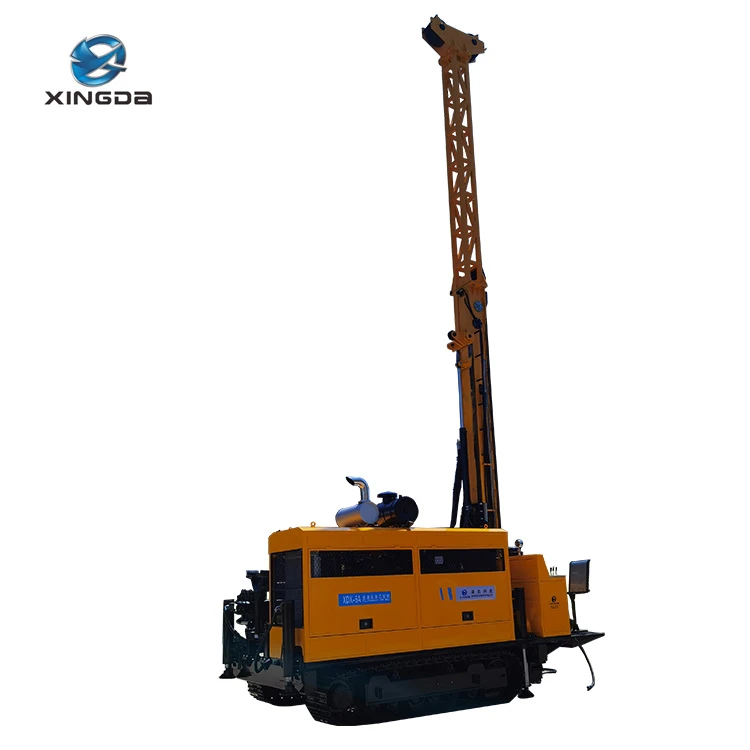

La plataforma de perforación de núcleo completamente hidráulica XDX-5A se utiliza principalmente en perforación de núcleo con broca de diamante o broca con punta de carburo de tungsteno duro en el campo de industrias como geología, metalurgia, carbón, industria nuclear, hidrología, etc.
| Profundidad de perforación | Varilla BQ (φ55,6 mm) | |
| Profundidad de perforación | Varilla NQ (φ69,9 mm) | |
| Profundidad de perforación | Varilla HQ (φ88,9 mm) | |
Características principales de la plataforma central hidráulica completa XDX-5A
Los principales componentes hidráulicos se seleccionan internacionalmente.
El cabezal de perforación adopta una estructura tipo mandril, con función de traslación lateral y ajuste continuo de velocidad de dos engranajes.
La plataforma es impulsada por un cilindro directamente para la alimentación.
El mástil adopta un cilindro de aceite para subir y bajar, y el mástil superior es una estructura retráctil para fácil transporte y almacenamiento, con función de conexión a tierra deslizante.
El sistema hidráulico adopta un control sensible a la carga y la rotación del husillo del cabezal de perforación es impulsada por un motor dual con circuitos hidráulicos de circuito cerrado, con alta eficiencia de operación y alto torque.
El mástil está equipado con una guía de centrado en su parte superior e inferior para facilitar la construcción del orificio inclinado. Se adopta una abrazadera hidráulica en la posición sobre el orificio de perforación.
Equipado con plataformas de trabajo de dos capas.
Según las necesidades de los usuarios, se puede seleccionar tipo oruga, tipo plataforma o tipo camión.
Principales parámetros técnicos
|
Modelo |
Unidad |
XDX-5A |
|||
|
Artículo |
|||||
|
Profundidad de perforación |
Varilla BQ (φ55,6 mm) |
metro |
1500 |
||
|
Varilla NQ (φ69,9 mm) |
1300 |
||||
|
Varilla HQ (φ88,9 mm) |
1000 |
||||
|
Varilla PQ (φ114,3 mm) |
680 |
||||
|
Capacidad del cabezal de perforación |
Rango de velocidad |
Grado I |
rpm |
170-341 |
|
|
Grado II |
539-1150 |
||||
|
Par correspondiente |
Grado I |
Nuevo Méjico |
5900-2958 |
||
|
Grado II |
1868-934 |
||||
|
Velocidad máxima de rotación |
rpm |
1150 |
|||
|
Par máximo |
s.m. |
5900 |
|||
|
Diámetro del orificio del husillo |
milímetros |
121 |
|||
|
Capacidad máxima de elevación |
kN |
180 |
|||
|
Potencia de alimentación máxima |
kN |
90 |
|||
|
Distancia traslacional |
milímetros |
510 |
|||
|
Motor diésel |
Potencia nominal |
kilovatios |
160 (Cummins 6CTA8.3-C215) |
||
|
Velocidad nominal |
rpm |
2200 |
|||
|
Bomba Hidráulica |
Bomba 1 |
Presión nominal |
MPa |
32 |
|
|
Flujo máx. |
l/min |
200 |
|||
|
Bomba 2 |
Presión nominal |
MPa |
28 |
||
|
Flujo máx. |
l/min |
120 |
|||
|
Bomba 3 |
Presión nominal |
MPa |
28 |
||
|
Flujo máx. |
l/min |
120 |
|||
|
Bomba lateral 1 |
Presión nominal |
MPa |
20 |
||
|
Flujo máx. |
l/min |
25 |
|||
|
Bomba lateral 2 |
Presión nominal |
MPa |
5 |
||
|
Flujo máximo |
l/min |
8 |
|||
|
Mástil |
Altura total |
metro |
10.8 |
||
|
Ángulo de ajuste |
° |
0~90 |
|||
|
Ángulo de perforación |
° |
45～90 |
|||
|
Golpe de alimentación |
milímetros |
3800 |
|||
|
Distancia de deslizamiento del mástil |
milímetros |
1100 |
|||
|
Polipasto principal |
Capacidad de elevación de un solo cable |
kN |
80 |
||
|
Velocidad de elevación |
m/min |
44 |
|||
|
Diámetro de cuerda de acero |
milímetros |
18 |
|||
|
Longitud de la cuerda de acero |
metro |
60 |
|||
|
Cabrestante auxiliar |
Capacidad de elevación de un solo cable |
kN |
12 |
||
|
Velocidad de elevación |
m/min |
130 |
|||
|
Diámetro de cuerda de acero |
milímetros |
6 |
|||
|
Longitud de la cuerda de acero |
metro |
1500 |
|||
|
Bomba de lodo |
Modelo |
/ |
BW250 |
||
|
Desplazamiento máx. |
l/min |
250 |
|||
|
Presión máx. |
MPa |
6 |
|||
|
Dimensiones totales (largo x ancho x alto) |
Dimensiones de trabajo |
milímetros |
4635×2240×10820 |
||
|
Dimensiones de transporte |
milímetros |
5780×2240×2500 |
|||
|
Abrazadera de orificio |
Varillas aplicables |
milímetros |
BQ,NQ,HQ,,PQ |
||
|
A través del diámetro |
milímetros |
Φ154 |
|||
|
Velocidad de desplazamiento |
kilómetros por hora |
1,5-2,5 |
|||
|
Capacidad de escalada |
° |
≤30 |
|||
|
Relación de presión de contacto con tierra |
MPa |
0.14 |
|||
|
Peso de la máquina principal |
t |
13 |
|||
Avances en el diseño de tecnología, no podemos cambiar el aviso efectivo del producto, ¡perdóneme!
Estructura
Los componentes de la plataforma de perforación con núcleo totalmente hidráulica XDX-5A: 1. Chasis sobre orugas, 2. Unidad de potencia, 3. Sistema hidráulico, 4. Conjunto del cabezal de potencia, 5. Mástil, 6. Cabrestante principal, 7. Cabrestante auxiliar, 8. Panel de control, 9. Abrazadera de pie, 10. Bomba de lodo (10 piezas)
Los componentes principales se describen a continuación.
01

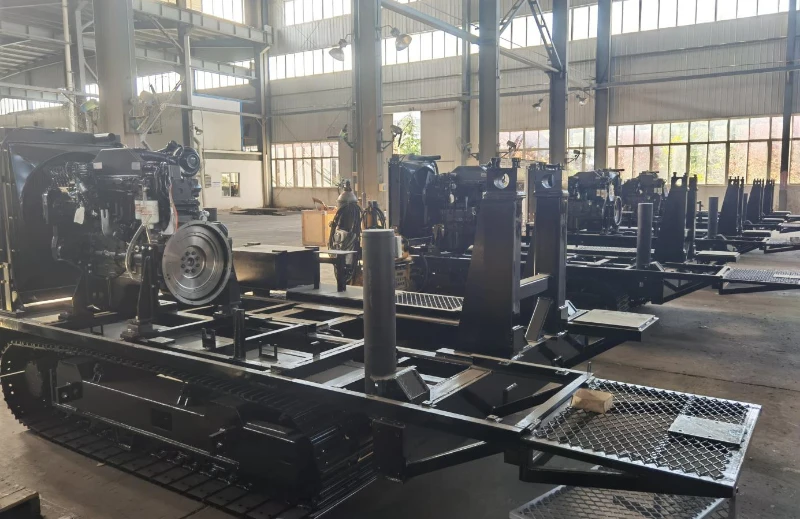

Chasis sobre orugas
El chasis de orugas de acero estructural de alta resistencia garantiza un movimiento suave y puede adaptarse a las duras condiciones de la carretera.
Adopta un motor de accionamiento fabricado en Corea del Sur, que tiene una larga vida útil y un ángulo de ascenso mayor.
Las cuatro ruedas y una correa se seleccionan de la serie de servicio pesado, lo que garantiza una vida útil más larga.
02

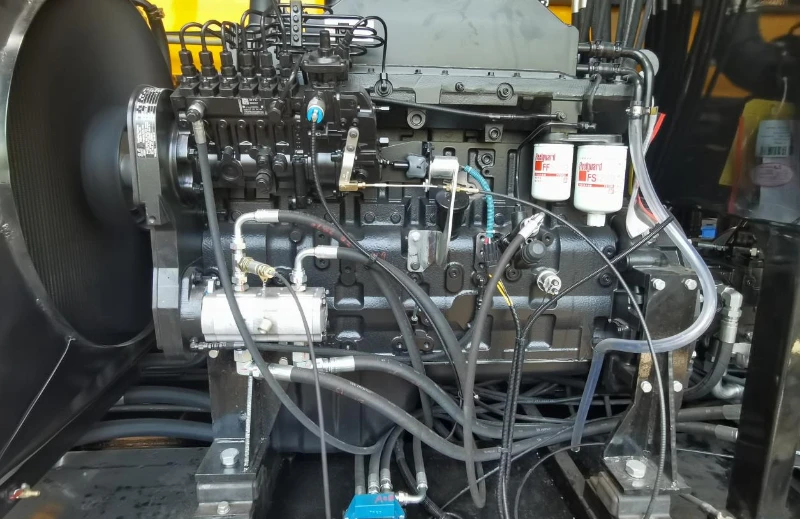

Unidad de potencia
Los motores diésel Cummins para uso fuera de carretera son potentes y cumplen con los estándares de emisiones Nacional II y Nacional III.
El tanque de agua está hecho de cobre, que tiene una fuerte resistencia a la corrosión.
El dispersor de aceite está hecho de una aleación de aluminio con aletas, que tiene alta resistencia a la presión y es resistente al óxido.
03

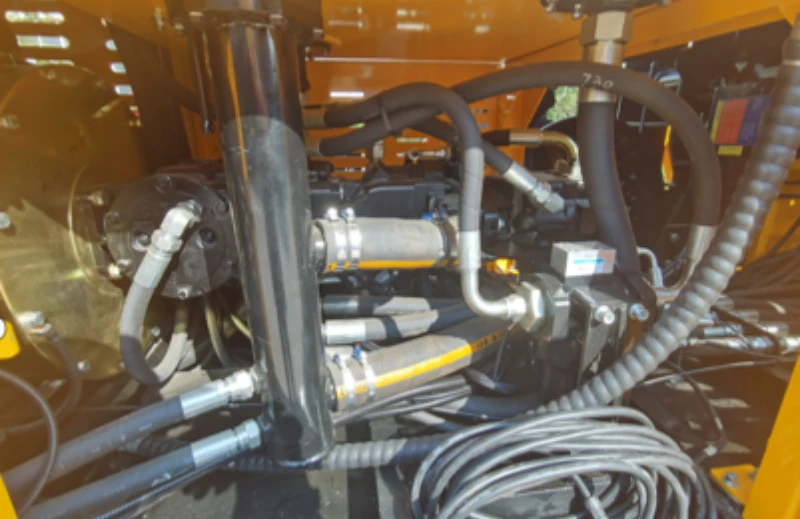

sistema hidráulico
Los principales componentes hidráulicos se seleccionan de marcas reconocidas internacionalmente.
El sistema hidráulico adopta un control sensible a la carga y la rotación del husillo del cabezal de perforación es impulsada por un motor dual con circuitos hidráulicos de circuito cerrado, con alta eficiencia de operación y alto torque.
04

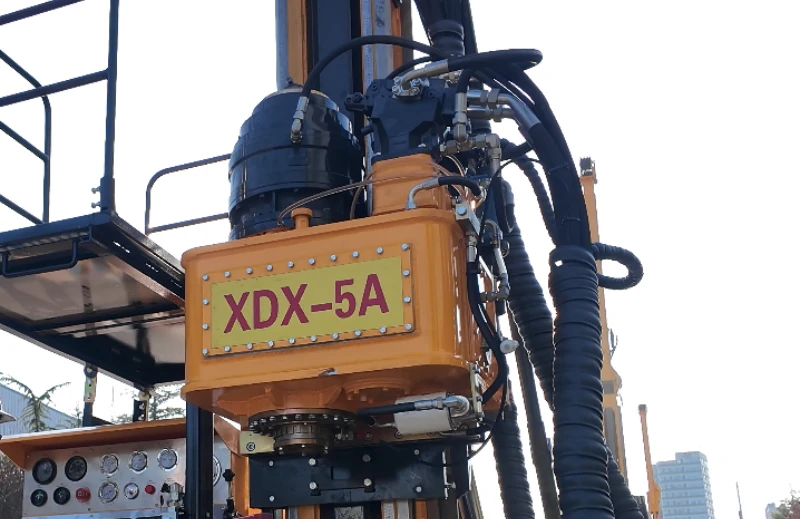

Cabezal de taladro
El cabezal motor tiene una alta velocidad de rotación, cambios de marcha suaves y sin saltos de marcha.
El motor hidráulico Danfoss de Estados Unidos impulsa la rotación de potencia y presenta una excelente resistencia al impacto y una larga vida útil.
El cabezal de perforación adopta una estructura tipo mandril, con función de traslación lateral y ajuste continuo de velocidad de dos engranajes.
05

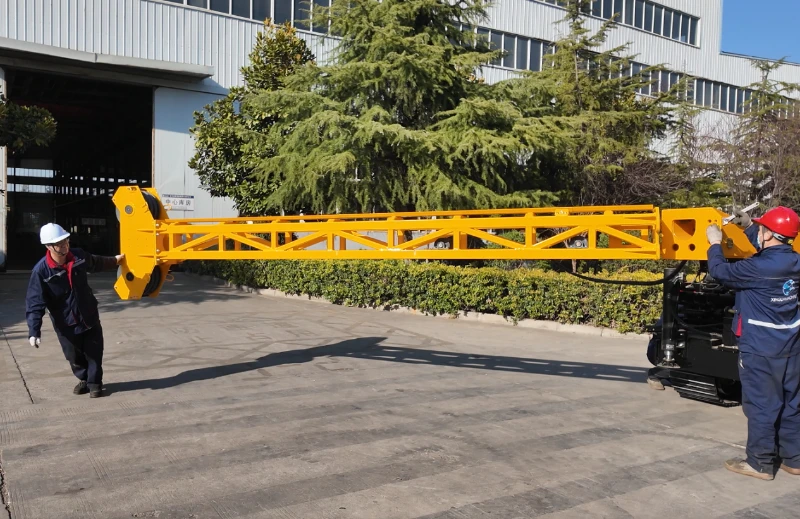

Mástil
El mástil adopta elevación y descenso de cilindros de aceite, plegable, conveniente para transporte y almacenamiento, con función de conexión a tierra deslizante.
El mástil está equipado con una guía de centrado en su parte superior e inferior para facilitar la construcción del orificio interior. Se adopta una abrazadera hidráulica en la posición sobre el orificio de perforación.
06

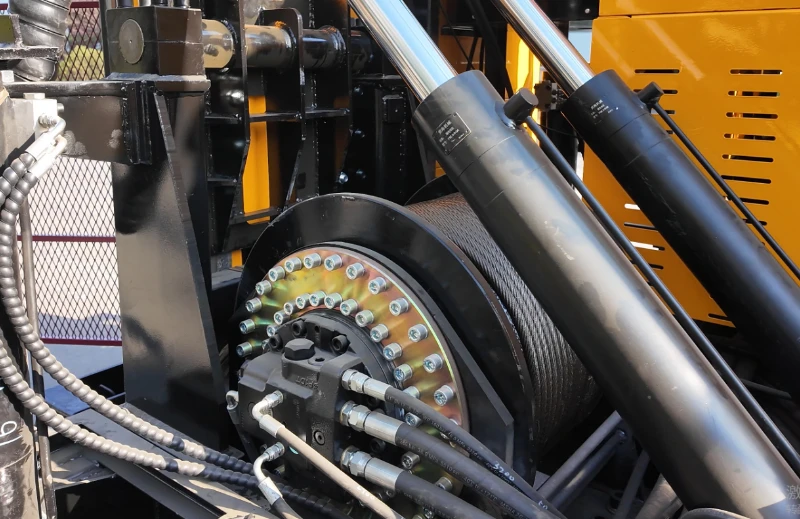

Polipasto principal
Adopta un motor de accionamiento importado de Corea del Sur.
La fuerza de elevación del polipasto principal es de 80 kN.
El tambor está integralmente fundido, lo que ofrece mayor resistencia.
El polipasto principal tiene una función de seguimiento, lo que hace que la construcción sea más conveniente y eficiente.
07

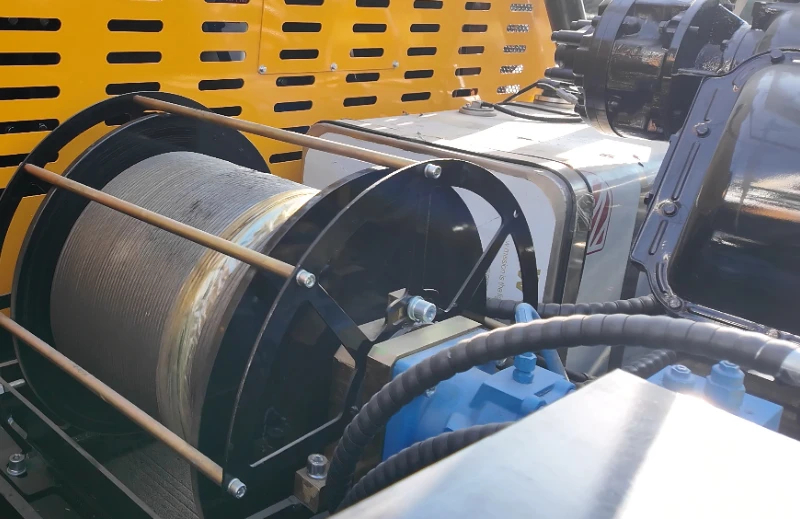

Cabrestante auxiliar
La fuerza de elevación del polipasto auxiliar es de 12 KN.
El diámetro del cable de acero es de 6 mm.
Velocidad de la cuerda: 130m/min.
Está equipado con una función de frenado, que proporciona un excelente efecto de frenado, gran capacidad de cable y buena resistencia estructural.
08

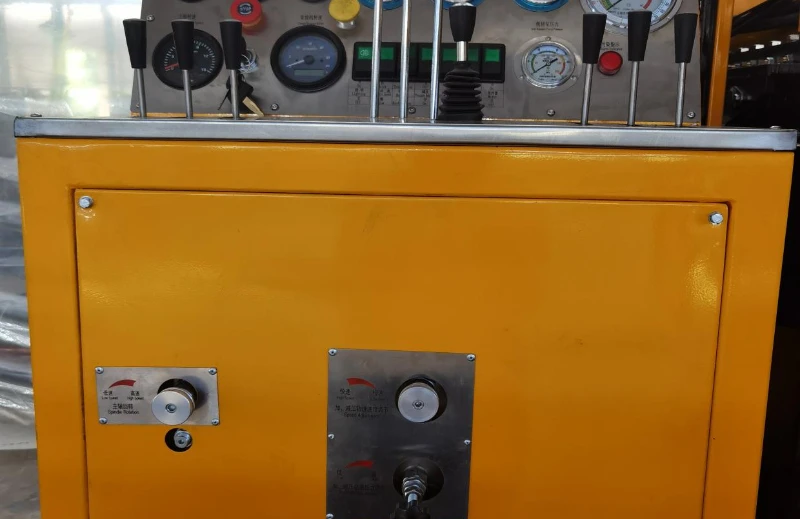

Panel de control
El sistema de control adopta una combinación de tipos cerrados y abiertos. El diseño del sistema es simple, con una baja tasa de fallas y un mantenimiento conveniente.
Los principales componentes hidráulicos adoptan Dandoss de Estados Unidos.
El mango italiano de proporción líquida Hyde tiene una alta precisión de control.
09

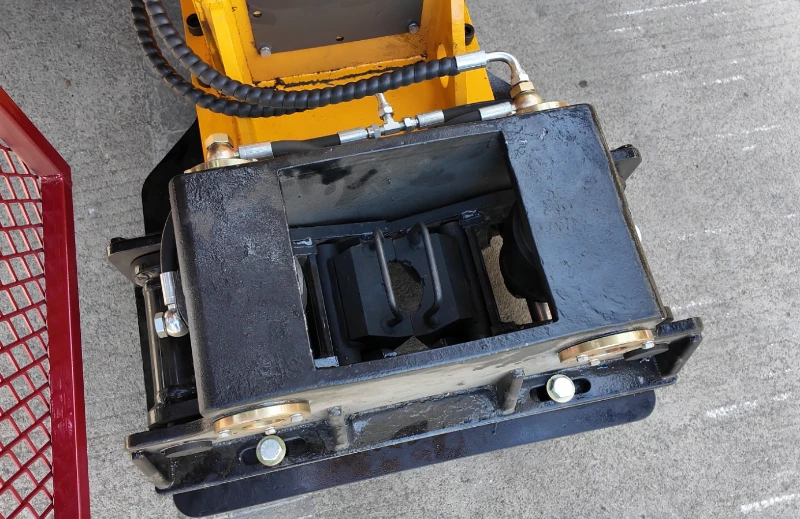

Abrazadera de pie
La pinza tiene una estructura simple, un amplio rango de sujeción, sujeción confiable y una fuerte fuerza de sujeción. Varillas aplicables: BQ, NQ, HQ, PQ.
El centralizador es fácil de desmontar.
10

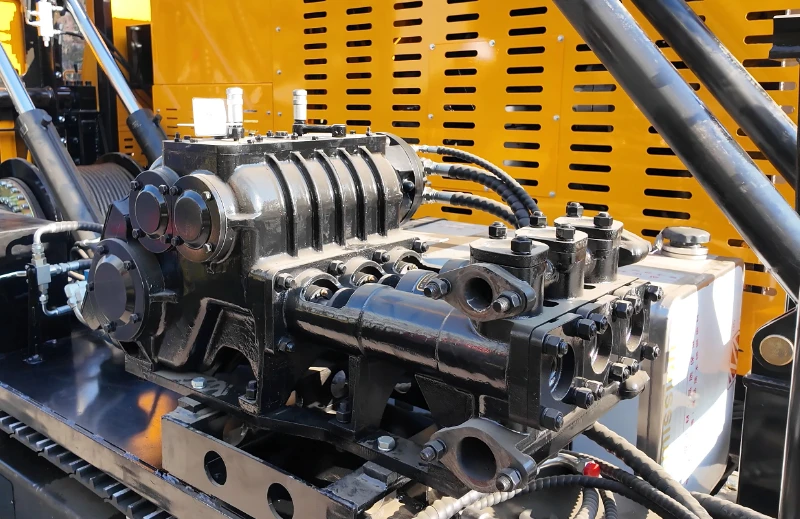

Bomba de lodo
Adopte bombas de lodo de marcas reconocidas, máx. Desplazamiento 250 L/min
El control de la bomba de lodo adopta un control proporcional y el flujo de lodo se puede ajustar según las condiciones de trabajo.
Equipado con una interfaz de mezclador.
Productos relacionados

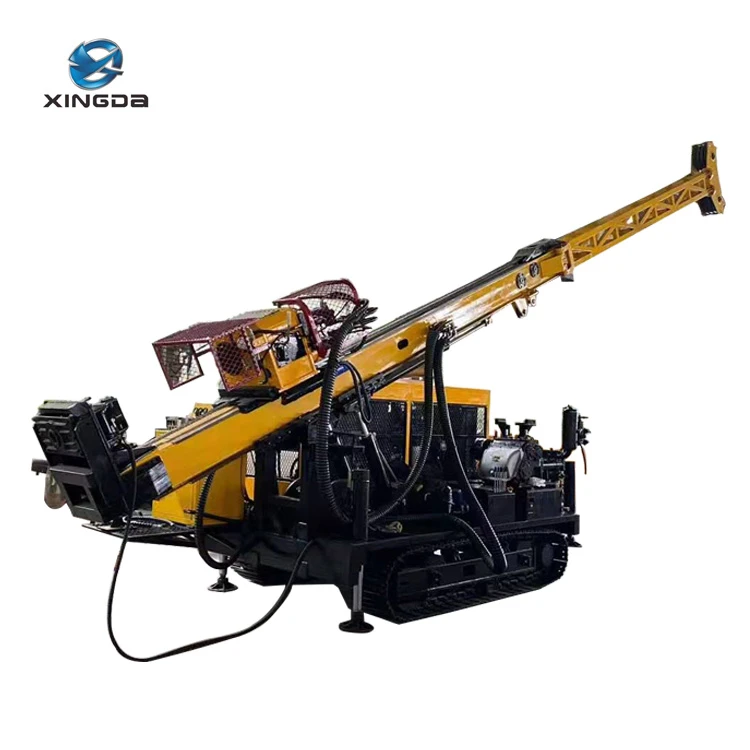

Equipo de perforación de núcleo hidráulico completo XDY-1600
| cabezal de potencia | Par máximo (N.m) | 3500 |
| cabezal de potencia | Máx. Velocidad (rpm) | 1400 |
| cabezal de potencia | Máx. Carrera (m) | 3.5 |

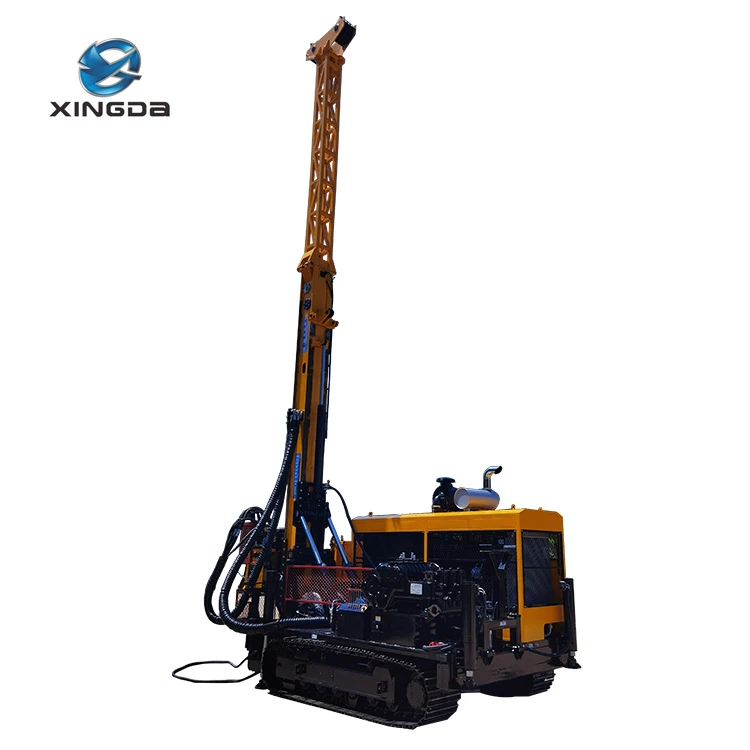

Equipo de perforación de núcleo hidráulico completo XDY-1000
