La plataforma de perforación de núcleo hidráulica completa XDX-8 se utiliza principalmente en perforación de núcleo con broca de diamante o broca con punta de carburo de tungsteno duro en el campo de industrias como geología, metalurgia, carbón, industria nuclear, hidrología, etc.
| Profundidad de perforación | Varilla NQ (φ69,9 mm) | |
| Profundidad de perforación | Varilla HQ (φ88,9 mm) | |
| Profundidad de perforación | Varilla PQ (φ114,3 mm) | |
Características principales de la plataforma central hidráulica completa XDX-8
Los principales componentes hidráulicos se seleccionan de marcas reconocidas internacionalmente.
El cabezal de perforación adopta una estructura tipo mandril, con función de traslación lateral y ajuste continuo de velocidad de tres engranajes.
La alimentación del cabezal de perforación adopta un dispositivo de accionamiento de doble velocidad para la cadena del tanque de aceite.
El mástil adopta un cilindro de aceite de elevación y descenso, plegable, conveniente para transporte y almacenamiento, con función de conexión a tierra deslizante.
El sistema hidráulico adopta un control sensible a la carga y la rotación del husillo del cabezal de perforación es impulsada por un motor dual con circuitos hidráulicos de circuito cerrado, con alta eficiencia de operación y alto torque.
El mástil está equipado con una guía de centrado en su parte superior e inferior para facilitar la construcción del orificio inclinado. Se adopta una abrazadera hidráulica en la posición sobre el orificio de perforación.
Equipado con plataformas de trabajo de dos capas.
Principales parámetros técnicos
|
Modelo |
Unidad |
XDX-8 |
|||
|
Artículo |
|||||
|
Profundidad de perforación |
Varilla NQ (φ69,9 mm) |
metro |
3000 |
||
|
Varilla HQ (φ88,9 mm) |
2400 |
||||
|
Varilla PQ (φ114,3 mm) |
1700 |
||||
|
Capacidad del cabezal de perforación |
Rango de velocidad |
Grado I |
rpm |
254-508 |
|
|
Grado II |
448-897 |
||||
|
Grado Ⅲ |
526-1100 |
||||
|
Par correspondiente |
Grado I |
Nuevo Méjico |
8000-3611 |
||
|
Grado II |
4091-2046 |
||||
|
Grado Ⅲ |
3486-1743 |
||||
|
Velocidad máxima de rotación |
rpm |
1100 |
|||
|
Par máximo |
s.m. |
8000 |
|||
|
Diámetro del orificio del husillo |
milímetros |
121 |
|||
|
Capacidad máxima de elevación |
kN |
295 |
|||
|
Potencia de alimentación máxima |
kN |
152 |
|||
|
Distancia traslacional |
milímetros |
695 |
|||
|
Motor diésel |
Potencia nominal |
kilovatios |
264 (Cummins QSL8.9-C360) |
||
|
Velocidad nominal |
rpm |
2100 |
|||
|
Bomba Hidráulica |
Bomba 1 |
Presión nominal |
MPa |
25 |
|
|
Flujo máx. |
l/min |
260 |
|||
|
Bomba 2 |
Presión nominal |
MPa |
32 |
||
|
Flujo máx. |
l/min |
150 |
|||
|
Bomba 3 |
Presión nominal |
MPa |
32 |
||
|
Flujo máx. |
l/min |
150 |
|||
|
Bomba 4 |
Presión nominal |
MPa |
25 |
||
|
Flujo máx. |
l/min |
120 |
|||
|
Bomba lateral 1 |
Presión nominal |
MPa |
20 |
||
|
Flujo máx. |
l/min |
25 |
|||
|
Bomba lateral 2 |
Presión nominal |
MPa |
5 |
||
|
Flujo máximo |
l/min |
8 |
|||
|
Mástil |
Altura total |
metro |
14.7 |
||
|
Ángulo de ajuste |
° |
0~90 |
|||
|
Ángulo de perforación |
° |
45～90 |
|||
|
Golpe de alimentación |
milímetros |
4700 |
|||
|
Distancia de deslizamiento del mástil |
milímetros |
1100 |
|||
|
Polipasto principal |
Capacidad de elevación de un solo cable |
kN |
120 |
||
|
Velocidad de elevación |
m/min |
44 |
|||
|
Diámetro de cuerda de acero |
milímetros |
22 |
|||
|
Longitud de la cuerda de acero |
metro |
60 |
|||
|
Cabrestante auxiliar |
Capacidad de elevación de un solo cable |
kN |
15 |
||
|
Velocidad de elevación |
m/min |
130 |
|||
|
Diámetro de cuerda de acero |
milímetros |
8.0 |
|||
|
Longitud de la cuerda de acero |
metro |
2500 |
|||
|
Bomba de lodo |
Modelo |
/ |
BW320 |
||
|
Desplazamiento máx. |
l/min |
320 |
|||
|
Presión máx. |
MPa |
10 |
|||
|
Dimensiones totales (largo x ancho x alto) |
Dimensiones de trabajo |
milímetros |
6020×2475×14745 |
||
|
Dimensiones de transporte |
milímetros |
8165×2530×3030 |
|||
|
Abrazadera de orificio |
Varillas aplicables |
milímetros |
BQ, NQ, HQ, PQ |
||
|
A través del diámetro |
milímetros |
Φ154 |
|||
|
Velocidad de desplazamiento |
kilómetros por hora |
1,5-2,5 |
|||
|
Capacidad de escalada |
° |
≤30 |
|||
|
Relación de presión de contacto con tierra |
MPa |
0.14 |
|||
|
Peso de la máquina principal |
t |
25 |
|||
Avances en el diseño de tecnología, no podemos cambiar el aviso efectivo del producto, ¡perdóneme!
Estructura

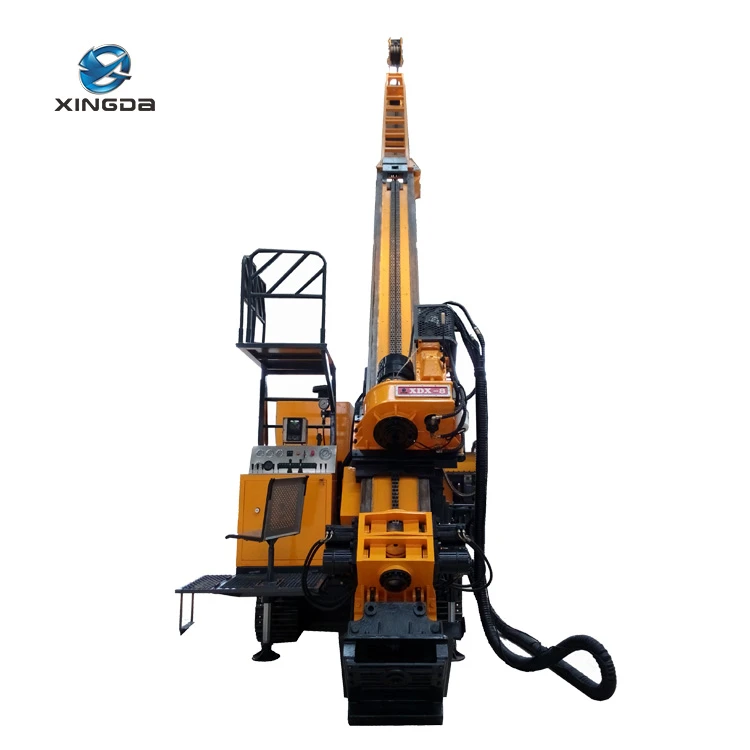

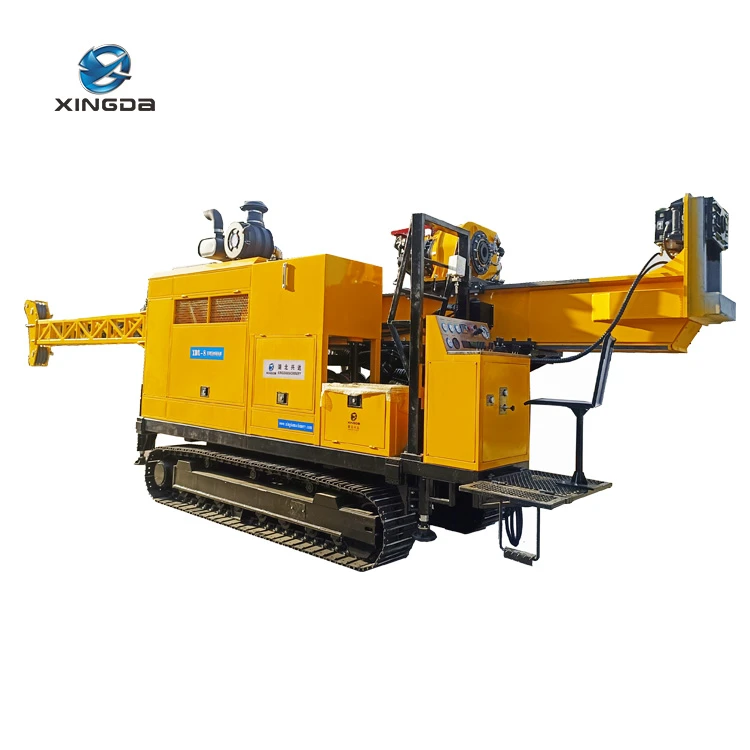

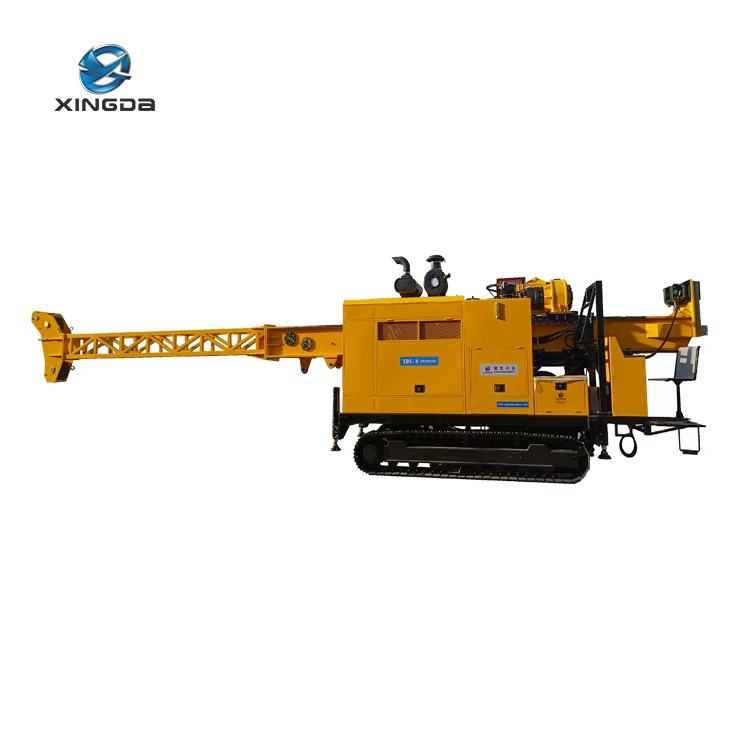

Los componentes de la plataforma de perforación con núcleo totalmente hidráulica XDX-8: 1. Chasis sobre orugas, 2. Unidad de potencia, 3. Sistema hidráulico, 4. Conjunto del cabezal de potencia, 5. Mástil, 6. Cabrestante principal, 7. Cabrestante auxiliar, 8. Panel de control, 9. Abrazadera de pie, 10. Bomba de lodo (10 piezas)
Los componentes principales se describen a continuación.
01

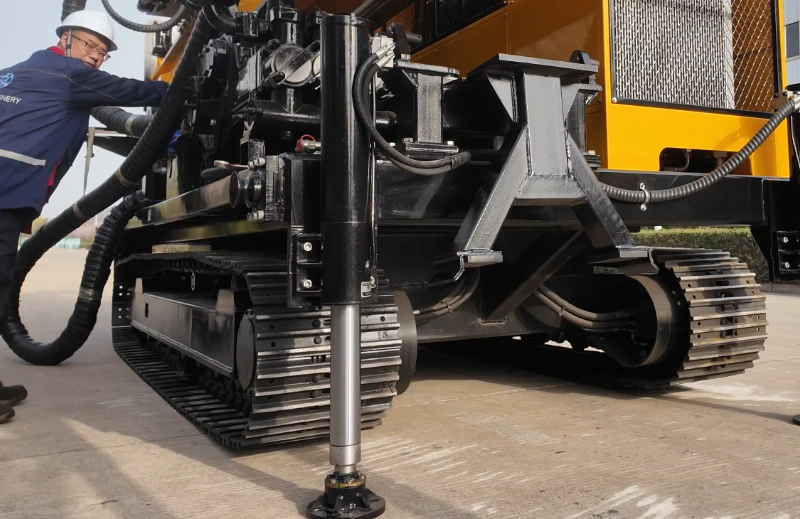

Chasis sobre orugas
El chasis de orugas de acero estructural de alta resistencia garantiza un movimiento suave y puede adaptarse a las duras condiciones de la carretera.
Adopta un motor de accionamiento fabricado en Corea del Sur, que tiene una larga vida útil y un ángulo de ascenso mayor.
Las cuatro ruedas y una correa se seleccionan de la serie de servicio pesado, lo que garantiza una vida útil más larga.
02

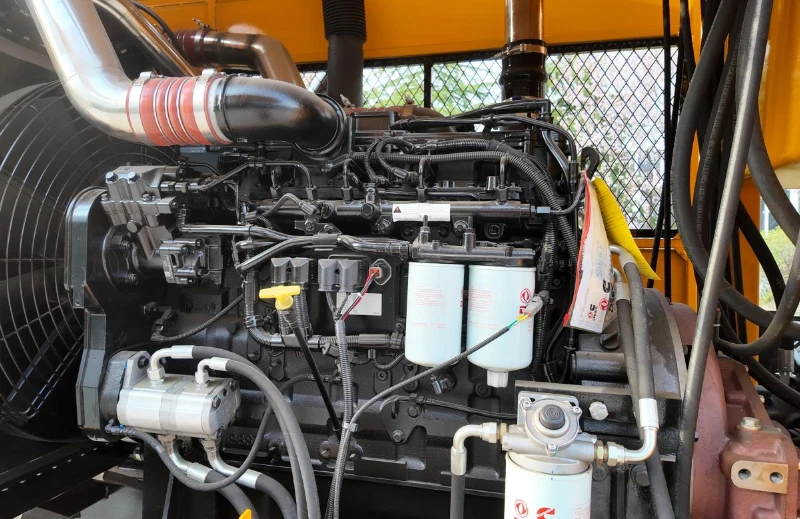

Unidad de potencia
Los motores diésel Cummins para uso fuera de carretera son potentes y cumplen con los estándares de emisiones Nacional II y Nacional III.
El tanque de agua está hecho de cobre, que tiene una fuerte resistencia a la corrosión.
El dispersor de aceite está hecho de una aleación de aluminio con aletas, que tiene alta resistencia a la presión y es resistente al óxido.
03

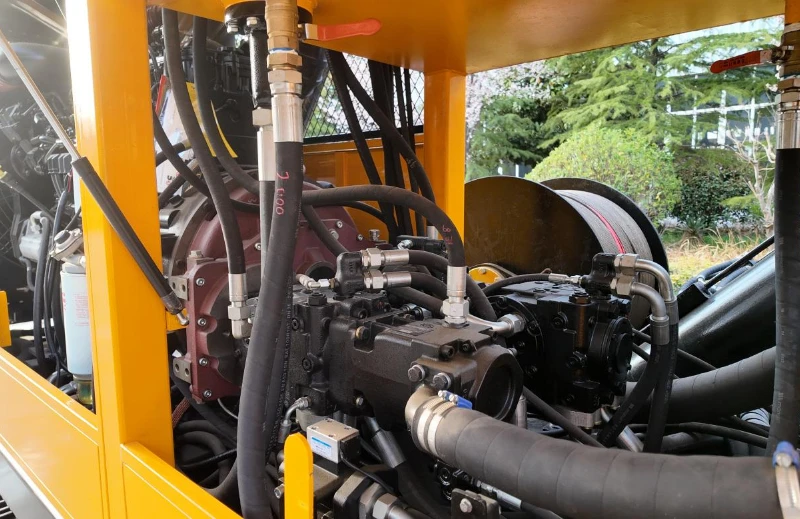

sistema hidráulico
La bomba principal rotativa adopta la bomba cerrada Danfoss serie 90 de Estados Unidos, con una presión máxima de bomba de hasta 32 Mpa.
Ventajas de los sistemas cerrados: alta presión, alta eficiencia, buena resistencia a los golpes y sin pérdida de velocidad de rotación durante el funcionamiento a alta presión.
04

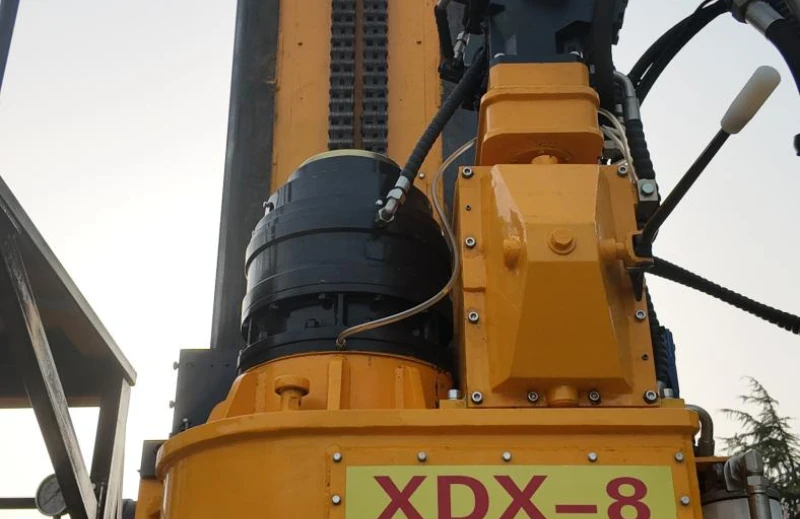

Cabezal de taladro
El cabezal motor tiene una alta velocidad de rotación, cambios de marcha suaves y sin saltos de marcha.
El motor hidráulico Danfoss de Estados Unidos impulsa la rotación de potencia y presenta una excelente resistencia al impacto y una larga vida útil.
05

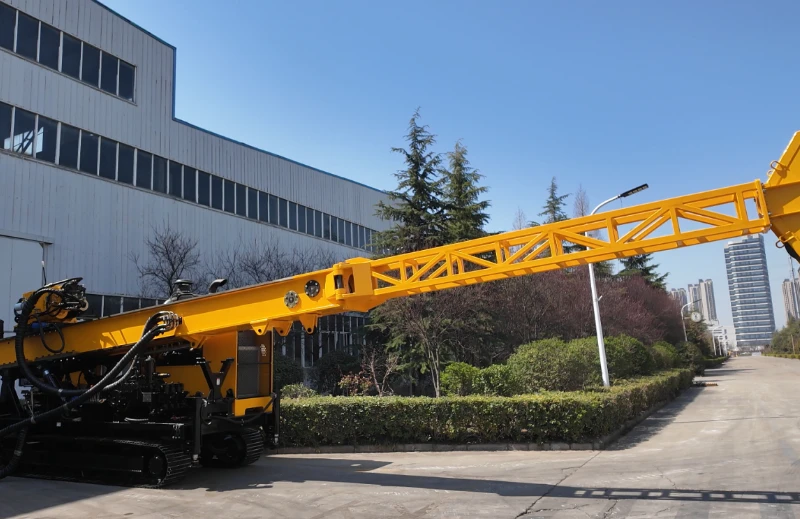

Mástil
Adopta acero estructural de alta resistencia Q355, que es liviano y tiene un alto límite elástico.
El tipo de cilindro de aceite de empuje directo tiene una estructura simple y es conveniente para el mantenimiento.
Adopta una cabeza de ganso de 6 ruedas y puede utilizar poleas móviles, lo que proporciona una mayor fuerza de elevación y capacidad de manejo de accidentes.
06

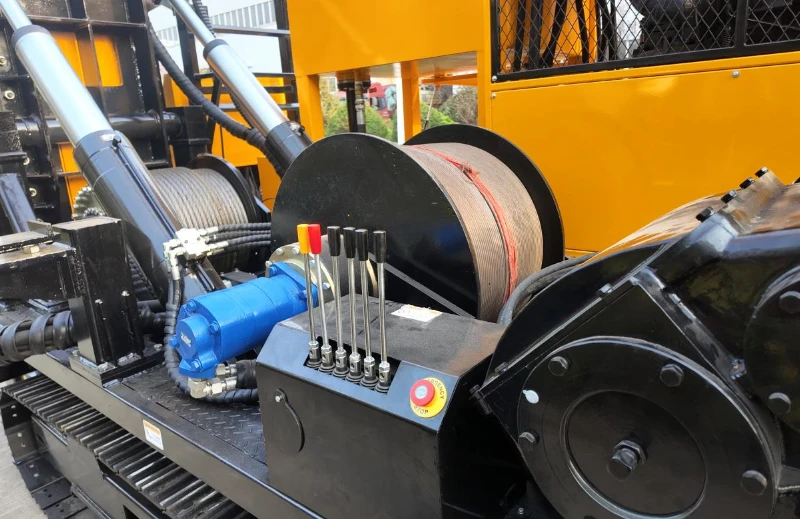

Polipasto principal
Adopta un motor de accionamiento importado de Corea del Sur.
La fuerza de elevación del polipasto principal es de 120 kN.
El tambor está integralmente fundido, lo que ofrece mayor resistencia.
El polipasto principal tiene una función de seguimiento, lo que hace que la construcción sea más conveniente y eficiente.
07

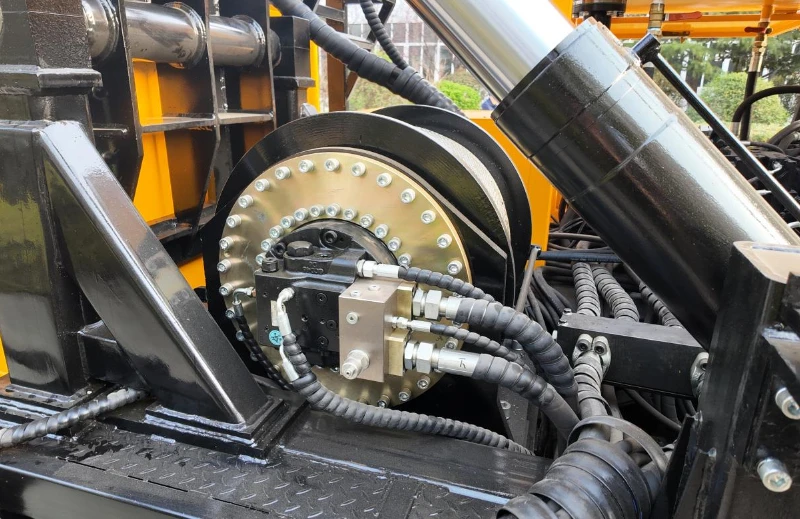

Cabrestante auxiliar
La fuerza de elevación del polipasto auxiliar es de 15 KN.
El diámetro del cable de acero es de 6 mm.
Velocidad de la cuerda: 130m/min
Está equipado con una función de frenado, que proporciona un excelente efecto de frenado, gran capacidad de cable y buena resistencia estructural.
08

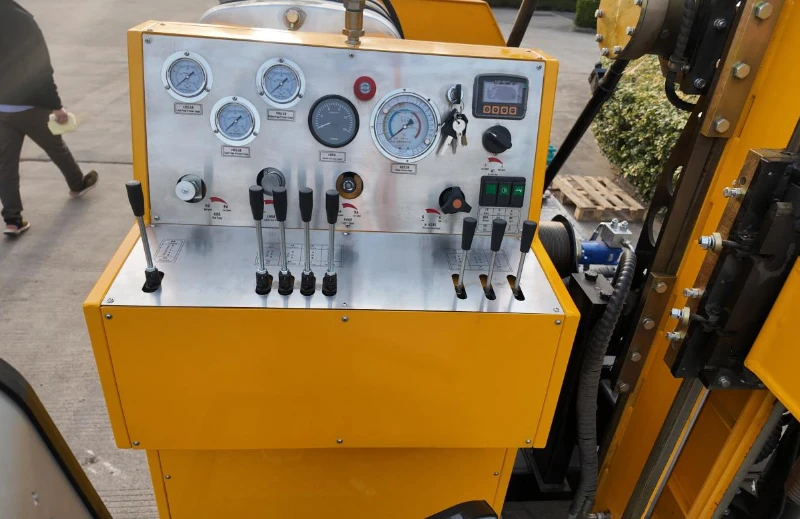

Panel de control
El sistema de control adopta una combinación de tipos cerrados y abiertos. El diseño del sistema es simple, con una baja tasa de fallas y un mantenimiento conveniente.
Los principales componentes hidráulicos adoptan Dandoss de Estados Unidos.
El mango italiano de proporción líquida Hyde tiene una alta precisión de control.
09

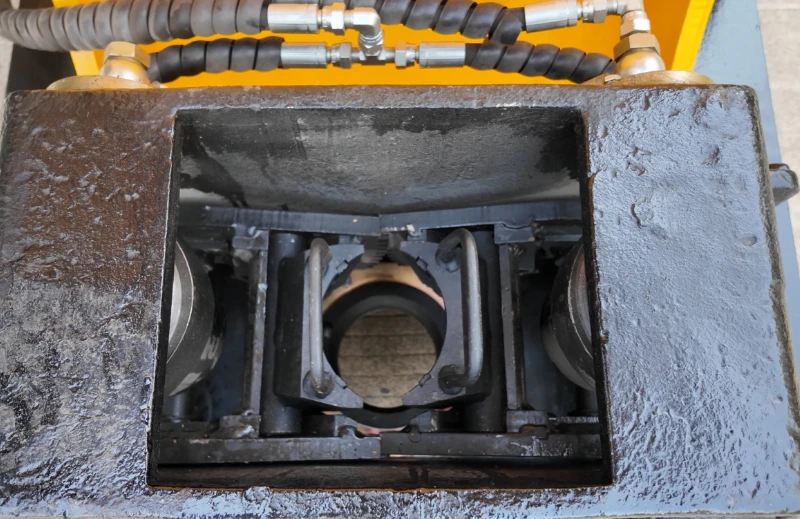

Abrazadera de pie
La pinza tiene una estructura simple, un amplio rango de sujeción, una sujeción confiable y una fuerte fuerza de sujeción.
El centralizador es fácil de desmontar.
10

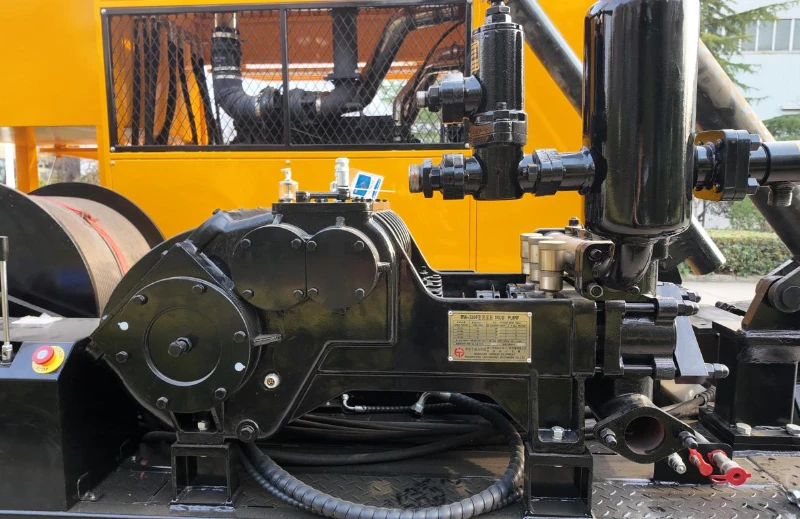

Bomba de lodo
Adopte bombas de lodo de marcas reconocidas.
El control de la bomba de lodo adopta un control proporcional y el flujo de lodo se puede ajustar según las condiciones de trabajo.
Equipado con una interfaz de mezclador.
