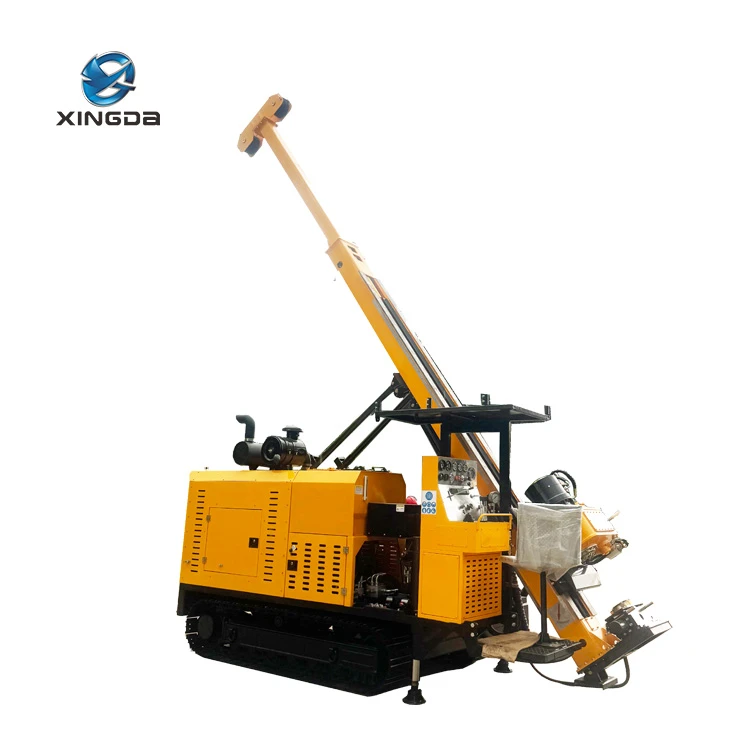

La plataforma de perforación de núcleo hidráulica completa XDX-800 se utiliza principalmente en perforación de núcleo con broca de diamante o broca con punta de carburo de tungsteno duro en el campo de industrias como geología, metalurgia, carbón, industria nuclear, hidrología, etc.
| Profundidad de perforación | Varilla BQ (φ55,6 mm) | |
| Profundidad de perforación | Varilla NQ (φ69,9 mm) | |
| Profundidad de perforación | Varilla HQ (φ88,9 mm) | |
Características principales de la plataforma central hidráulica completa XDX-800
El sistema hidráulico adopta una combinación de circuitos hidráulicos abiertos y control electrohidráulico, que es estable y confiable.
El cabezal de perforación adopta una estructura tipo mandril, con función de traslación lateral y ajuste continuo de velocidad de dos engranajes.
La plataforma es impulsada directamente por un cilindro, con un rendimiento estable, alta fuerza de elevación y gran capacidad de manejo de accidentes.
El mástil adopta un cilindro de aceite de elevación y descenso, plegable, conveniente para transporte y almacenamiento, con función de conexión a tierra deslizante.
La plataforma se mueve con sus orugas de acero y se puede seleccionar el modo de control de marcha 'manija de operación+control cableado+inalámbrico'.
Principales parámetros técnicos
|
Modelo |
Unidad |
XDX-800 |
|||
|
Artículo |
|||||
|
Profundidad de perforación |
Varilla BQ (φ55,6 mm) |
metro |
1000m |
||
|
Varilla NQ (φ69,9 mm) |
800m |
||||
|
Varilla HQ (φ88,9 mm) |
600m |
||||
|
Varilla PQ (φ114,3 mm) |
400 |
||||
|
Capacidad del cabezal de perforación |
Rango de velocidad |
Grado I |
rpm |
318-618 |
|
|
Grado II |
570-1100 |
||||
|
Par correspondiente |
Grado I |
Nuevo Méjico |
2400-1239 |
||
|
Grado II |
1343-690 |
||||
|
Velocidad máxima de rotación |
rpm |
1100 |
|||
|
Par máximo |
s.m. |
2400 |
|||
|
Diámetro del orificio del husillo |
milímetros |
98 |
|||
|
Capacidad máxima de elevación |
kN |
200 |
|||
|
Capacidad máxima de alimentación |
kN |
100 |
|||
|
Distancia traslacional |
milímetros |
400 |
|||
|
Motor diésel |
Potencia nominal |
kilovatios |
129（Wei Chai WP4.1NG175E301） |
||
|
Velocidad nominal |
rpm |
2200 |
|||
|
Bomba Hidráulica |
Bomba 1 |
Presión nominal |
MPa |
25 |
|
|
Flujo máx. |
l/min |
160 |
|||
|
Bomba 2 |
Presión nominal |
MPa |
20 |
||
|
Flujo máx. |
l/min |
70 |
|||
|
Bomba 3 |
Presión nominal |
MPa |
25 |
||
|
Flujo máx. |
l/min |
22 |
|||
|
Bomba lateral 1 |
Presión nominal |
MPa |
5 |
||
|
Flujo máx. |
l/min |
12 |
|||
|
Mástil |
Altura total |
metro |
8.4 |
||
|
Ángulo de ajuste |
° |
0~90 |
|||
|
Ángulo de perforación |
° |
45～90 |
|||
|
Golpe de alimentación |
milímetros |
3500 |
|||
|
Distancia de deslizamiento del mástil |
milímetros |
725 |
|||
|
Polipasto principal |
Capacidad de elevación de un solo cable |
kN |
69 (primera capa) |
||
|
Velocidad de elevación |
m/min |
40 |
|||
|
Diámetro de cuerda de acero |
milímetros |
16 |
|||
|
Longitud de la cuerda de acero |
metro |
50 |
|||
|
Cabrestante auxiliar |
Capacidad de elevación de un solo cable |
kN |
12 (primera capa) |
||
|
Velocidad de elevación |
m/min |
130 |
|||
|
Diámetro de cuerda de acero |
milímetros |
6.0 |
|||
|
Longitud de la cuerda de acero |
metro |
1000 |
|||
|
Bomba de lodo |
Modelo |
/ |
BW160 |
||
|
Desplazamiento máx. |
l/min |
160 |
|||
|
Presión máx. |
MPa |
10 |
|||
|
Dimensiones totales (largo x ancho x alto) |
Dimensiones de trabajo |
milímetros |
4600×2000×8400 |
||
|
Dimensiones de transporte |
milímetros |
5500×2000×2450 |
|||
|
Abrazadera de orificio |
Varillas aplicables |
milímetros |
Por cierto, NTW, HTW, BQ, NQ, HQ, PQ |
||
|
A través del diámetro |
milímetros |
Φ154 |
|||
|
Velocidad de desplazamiento |
kilómetros por hora |
1,5-2,5 |
|||
|
Capacidad de escalada |
° |
≤30 |
|||
|
Relación de presión de contacto con tierra |
MPa |
0.14 |
|||
|
Peso de la máquina principal |
t |
9.5 |
|||
Avances en el diseño de tecnología, no podemos cambiar el aviso efectivo del producto, ¡perdóneme!
Estructura

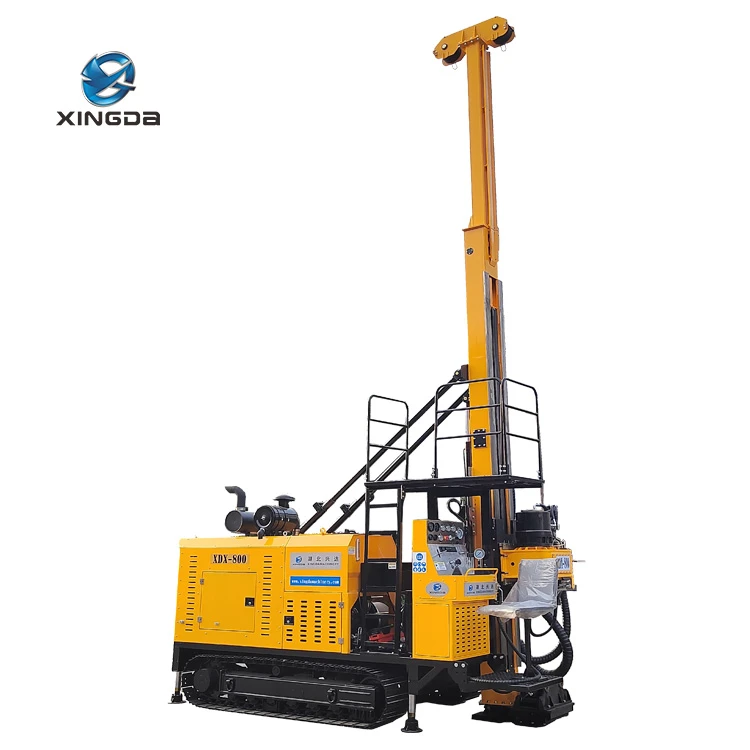

Los componentes de la plataforma de perforación con núcleo totalmente hidráulica XDX-800: 1. Chasis sobre orugas, 2. Unidad de potencia, 3. Sistema hidráulico, 4. Conjunto del cabezal de potencia, 5. Mástil, 6. Cabrestante principal, 7. Cabrestante auxiliar, 8. Panel de control, 9. Abrazadera de pie, 10. Bomba de lodo (10 piezas)
Los componentes principales se describen a continuación.
01

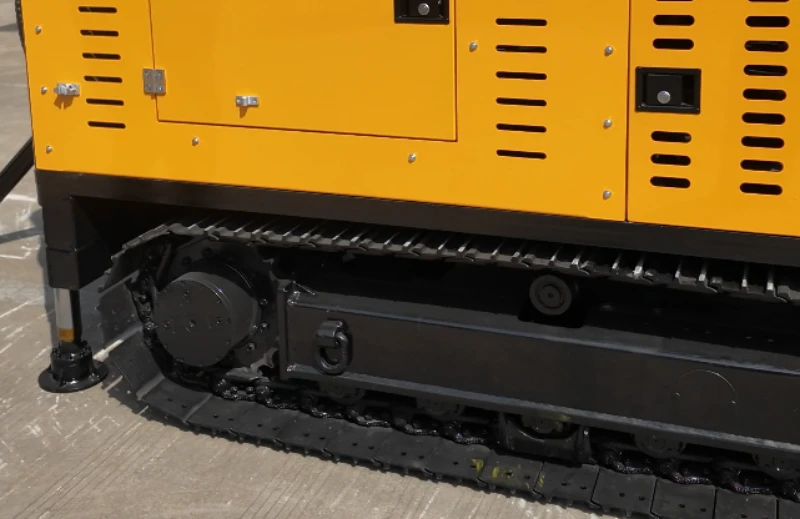

Chasis sobre orugas para plataforma de perforación
Adopta un chasis autopropulsado con orugas de acero, que tiene una gran adaptabilidad al sitio y una alta confiabilidad.
Reductor de marcha de marca nacional reconocida, con rendimiento estable y calidad confiable.
02
Unidad de potencia

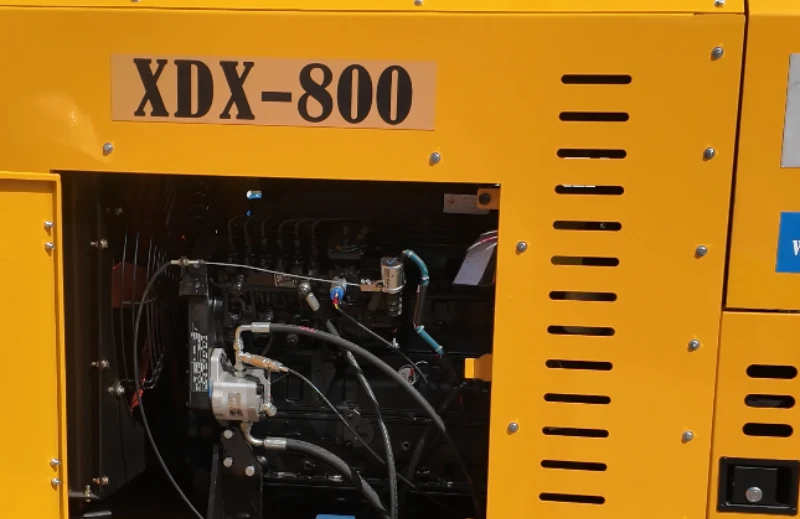

Los motores diésel Cummins para uso fuera de carretera son potentes y cumplen con los estándares de emisiones Nacional II y Nacional III.
El tanque de agua está hecho de cobre, que tiene una fuerte resistencia a la corrosión.
El dispersor de aceite está hecho de una aleación de aluminio con aletas, que tiene alta resistencia a la presión y es resistente al óxido.
03

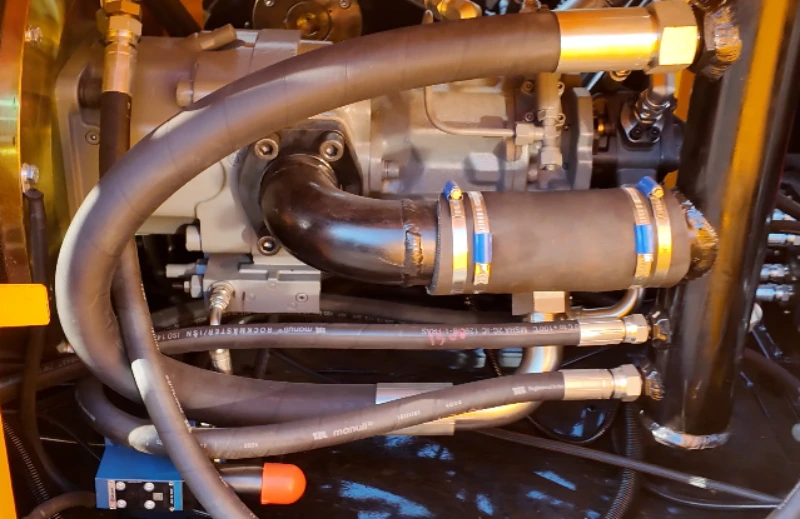

sistema hidráulico
La rotación y la elevación del avance adoptan un sistema hidráulico abierto.
Componentes de reconocidas marcas nacionales y extranjeras, calidad confiable.
04

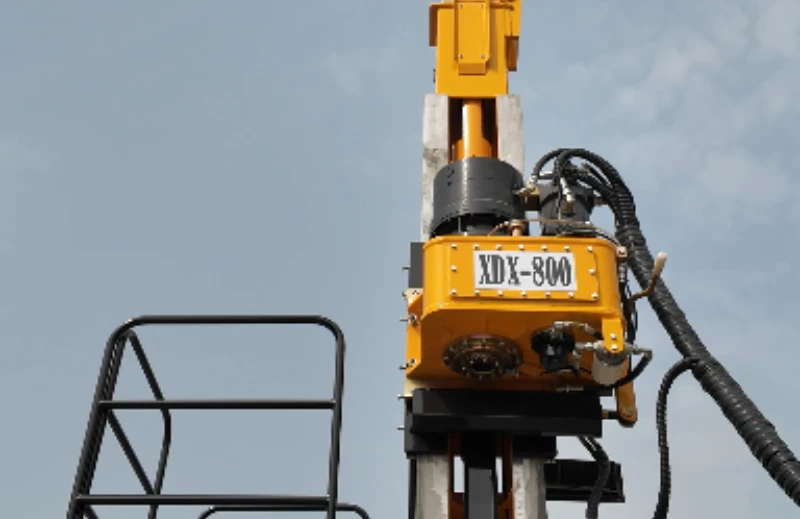

Cabezal de taladro
El cabezal de potencia está diseñado con regulación mecánica continua de velocidad de 2 velocidades. El cabezal de potencia tiene una alta velocidad de rotación, cambios de marcha suaves y sin saltos de marcha.
La rotación eléctrica es impulsada por un motor hidráulico de marca nacional reconocida, que tiene una excelente resistencia a los golpes y una larga vida útil.
05

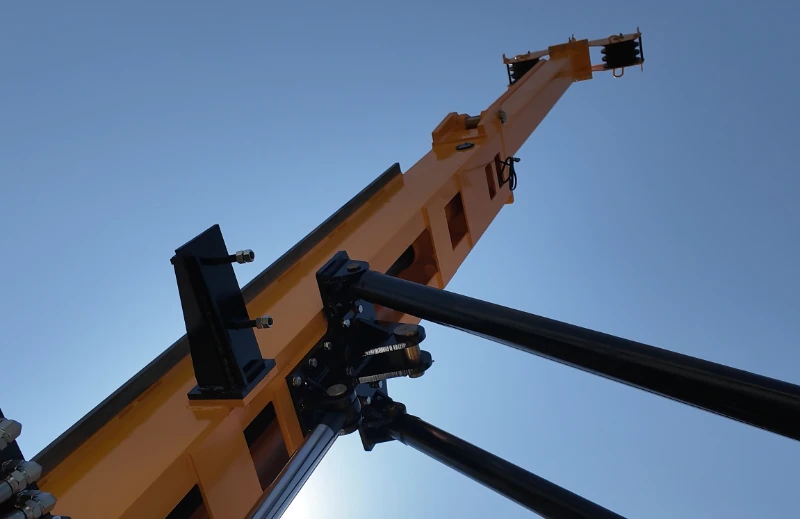

Mástil
Se adopta el mástil de empuje directo del cilindro de aceite plegable y el cilindro de aceite de soporte trasero está abatible.
La operación de ajuste del ángulo es sencilla y tiene un amplio rango.
06

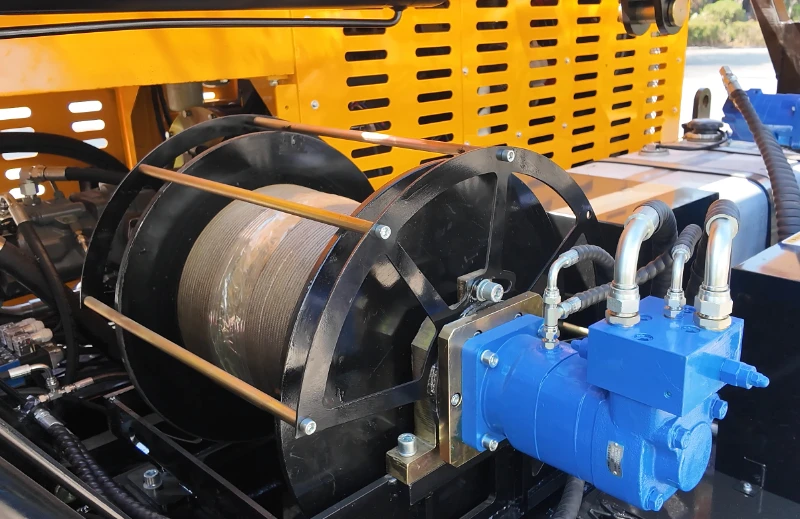

Polipasto principal
Adopta un motor de accionamiento importado de Corea del Sur.
La fuerza de elevación del polipasto principal es de 69 kN.
El tambor está integralmente fundido, lo que ofrece mayor resistencia.
El polipasto principal tiene una función de seguimiento, lo que hace que la construcción sea más conveniente y eficiente.
07

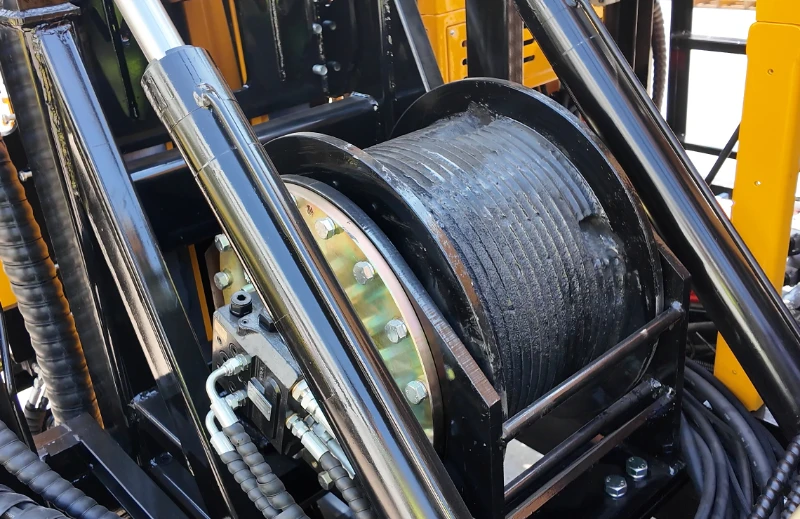

Cabrestante auxiliar
La fuerza de elevación del polipasto auxiliar es de 12 KN.
El diámetro del cable de acero es de 6 mm.
Velocidad de la cuerda: 130m/min.
Está equipado con una función de frenado, que proporciona un excelente efecto de frenado, gran capacidad de cable y buena resistencia estructural.
08

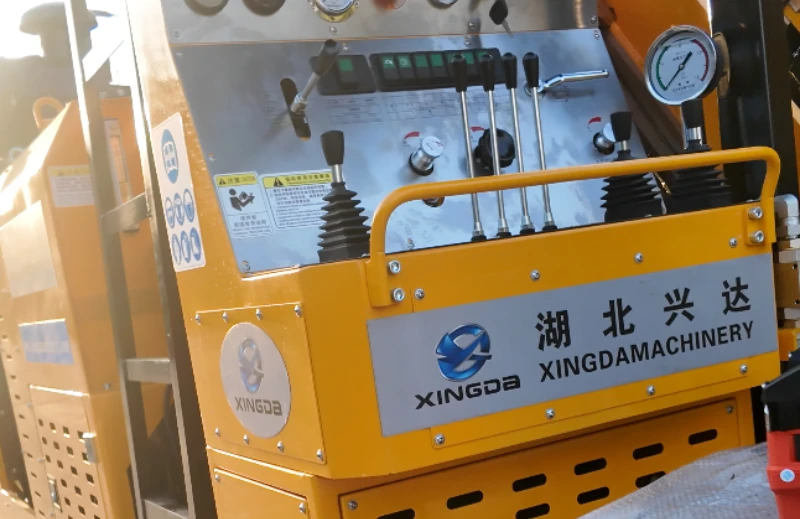

Panel de control
El sistema de control adopta una combinación de tipos cerrados y abiertos. El diseño del sistema es simple, con una baja tasa de fallas y un mantenimiento conveniente.
El funcionamiento es sencillo y la precisión del control es alta.
09

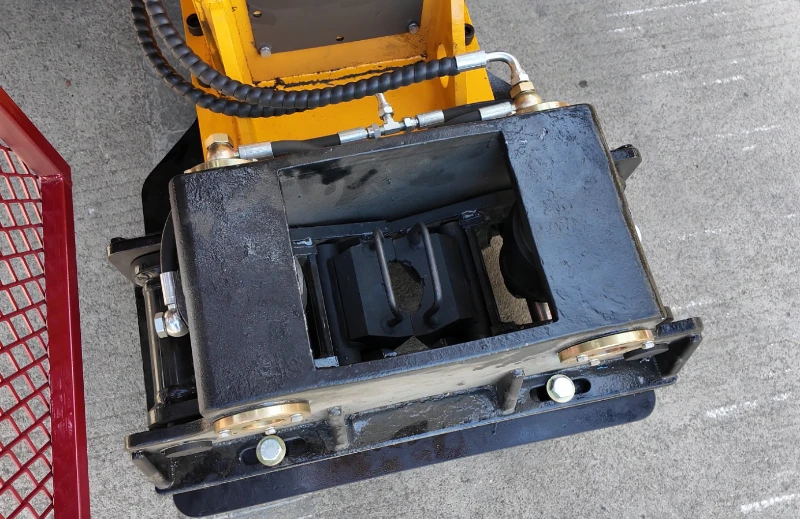

Abrazadera de pie
La plataforma de perforación está equipada con un dispositivo de sujeción y desabrochado autocentrante, que garantiza que la tubería de perforación esté firmemente sujeta.
El campo de visión operativo es bueno, lo que resulta conveniente para el mantenimiento y reemplazo de la tarjeta.
Kavas a juego: BTW, N TW, HTW
10

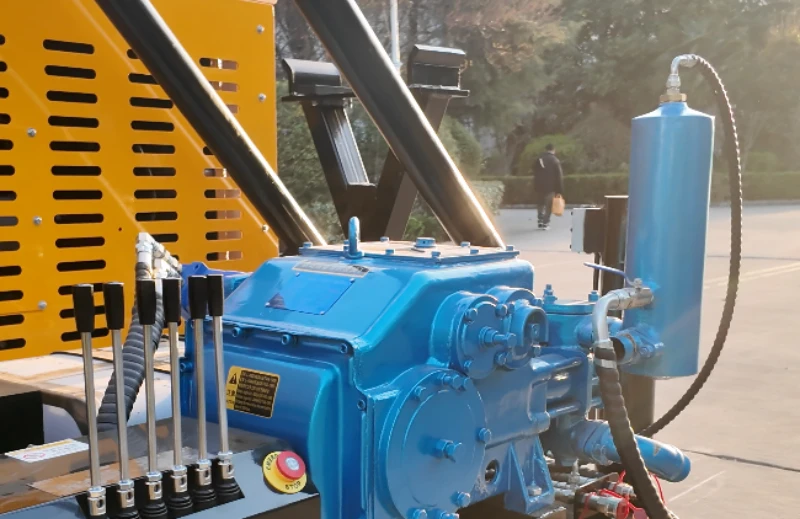

Bomba de lodo
Adopte bombas de lodo de marcas reconocidas, desplazamiento máximo 160 l/min.
El control de la bomba de lodo adopta un control proporcional y el flujo de lodo se puede ajustar según las condiciones de trabajo.
Equipado con una interfaz de mezclador.
