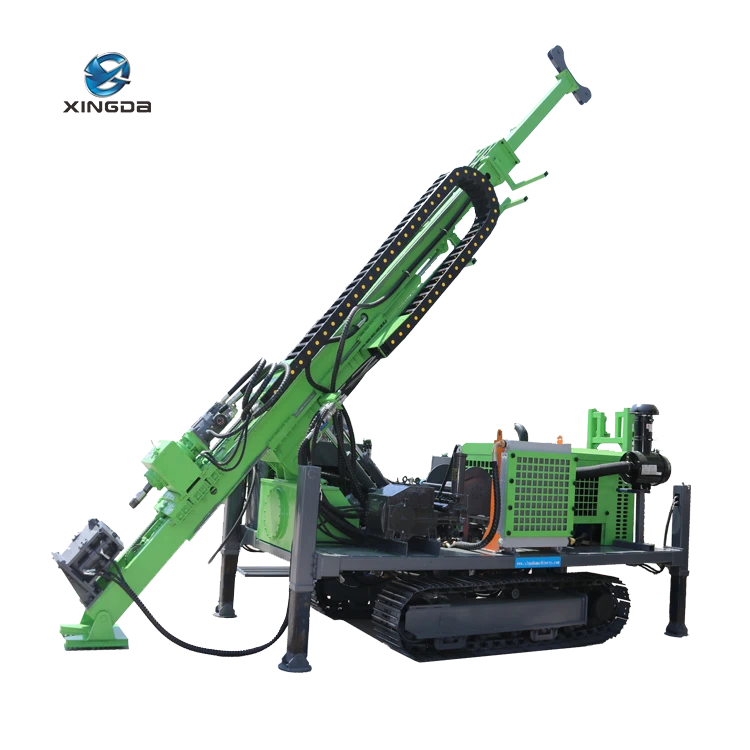

La plataforma de perforación con núcleo totalmente hidráulica de la serie XDY es un nuevo tipo de plataforma de perforación desarrollada por nuestra empresa sobre la base de tecnología avanzada de plataformas de perforación similares en el país y en el extranjero. Es ampliamente utilizado en exploración geológica, perforación poco profunda de petróleo y gas, y también puede usarse para perforación de ferrocarriles, carreteras, puentes, conservación de agua y energía hidroeléctrica, túneles y otros proyectos.
| Cabrestante | Longitud del alambre de acero (m) | 1200 |
| Cabrestante | Fuerza de elevación (kN) | 24 |
| Cabrestante | Velocidad de elevación (m/min) | 110 |
Características principales de la plataforma central hidráulica completa XDY-1000
Las plataformas de perforación totalmente hidráulicas de la serie XDY son para el proceso de perforación de extracción de muestras con cable de diamante, con excelente rendimiento, alta velocidad de perforación, operación estable, operación fácil, diseño seguro y confiable y altamente integrado, lo que hace que toda la máquina sea compacta y funcional, con una baja tasa de fallas y un mantenimiento simple, lo que mejora significativamente la eficiencia y la calidad de la perforación.
Principales parámetros técnicos
|
Modelo |
XDY-1000A |
XDY-1000B |
|
|
Capacidad de perforación |
Por cierto (m) |
1400 |
1400 |
|
NTW (m) |
1200 |
1200 |
|
|
HTW (m) |
1000 |
1000 |
|
|
PQ (m) |
800 |
800 |
|
|
sistema hidráulico |
Presión nominal (Mpa) |
bomba principal: 115ml/r.32MPa |
bomba principal: 115ml/r.32MPa |
|
tipo de enfriamiento |
Refrigeración por aire secundario + refrigeración por agua primaria |
Refrigeración por aire secundario + refrigeración por agua primaria |
|
|
Motor diésel |
Modelo |
Weichai, seis cilindros 129kw |
Weichai, seis cilindros 129kw |
|
Potencia (kilovatios) |
129 |
129 |
|
|
Velocidad nominal (rpm) |
2200 |
2300 |
|
|
cabezal de potencia |
Par máximo (N.m) |
1800 |
2600 |
|
Máx. Velocidad (rpm) |
1400 |
1400 |
|
|
Máx. Carrera (m) |
2.5 |
3.5 |
|
|
Fuerza de tracción máxima (KN) |
360 |
360 |
|
|
Fuerza de alimentación (KN) |
180 |
180 |
|
|
Cabrestante |
Longitud del alambre de acero (m) |
1200 |
1200 |
|
Fuerza de elevación (kN) |
24 |
24 |
|
|
Velocidad de elevación (m/min) |
110 |
110 |
|
|
Diámetro del alambre de acero (mm) |
8 |
8 |
|
|
Mástil |
Altura del mástil (m) |
6.6 |
8.5 |
|
Ángulo de perforación (°) |
0-90 |
0-90 |
|
|
Carrera de deslizamiento (m) |
1200 |
1200 |
|
|
Abrazadera de pie |
Abrazadera troyana Φ146 mm |
Abrazadera troyana Φ146 mm |
|
|
Oruga de acero |
Máx. cargando(t) |
8/20 |
9/20 |
|
Velocidad de marcha (Km/h) |
2 |
2 |
|
|
Bomba de lodo |
BW100 |
BW160 |
|
|
Dimensiones (largo × ancho × alto) |
5600*2100*2800 |
5600*2200*3000 |
|
|
Peso (t) |
7.8 |
8.8 |
|
Avances en el diseño de tecnología, no podemos cambiar el aviso efectivo del producto, ¡perdóneme!
Estructura
Los componentes de la plataforma de perforación con núcleo totalmente hidráulica XDY-1000: 1. Chasis sobre orugas, 2. Unidad de potencia, 3. Sistema hidráulico, 4. Conjunto del cabezal de potencia, 5. Mástil, 6. Cabrestante, 7. Cabrestante auxiliar, 8. Panel de control, 9. Abrazadera de pie, 10. Bomba de lodo (10 piezas)
Los componentes principales se describen a continuación.
01

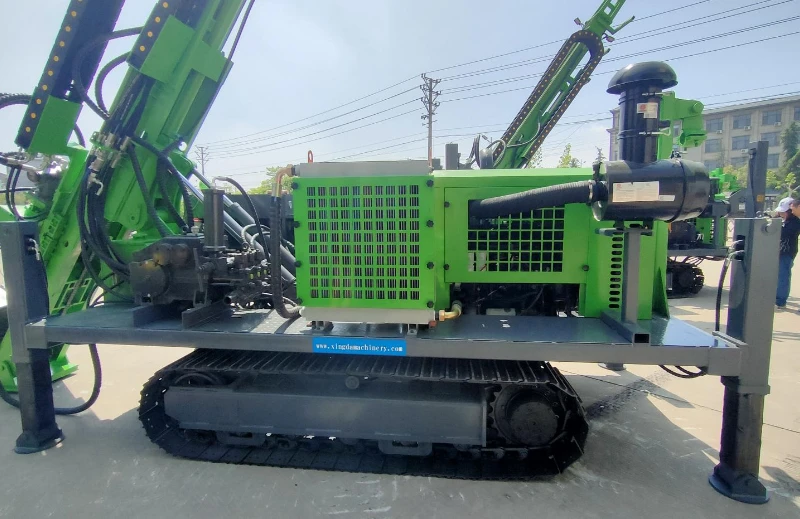

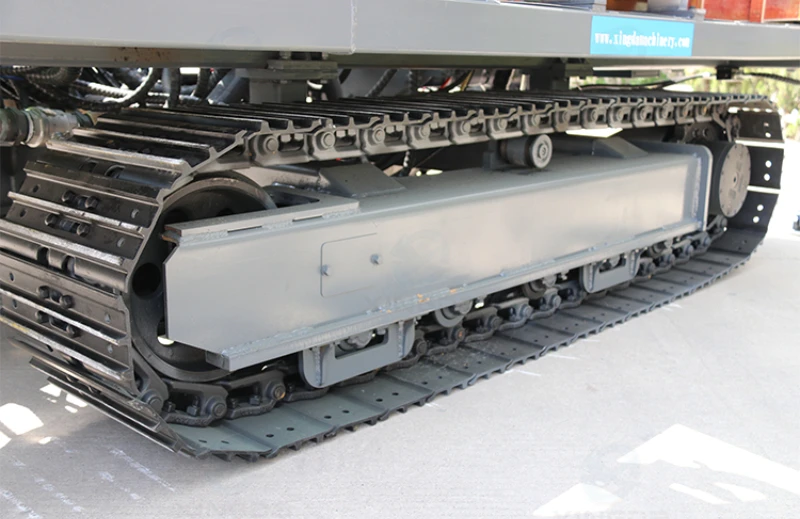

Chasis sobre orugas
Oruga de acero de 8t.
La pista adopta un motor hidráulico de baja velocidad y alto par, control remoto inalámbrico para caminar, alta seguridad y gran capacidad de escalada.
La velocidad de movimiento de la máquina puede alcanzar los 2 km/h, lo que es adecuado para transferencia y operación en áreas montañosas y terrenos fangosos.
02

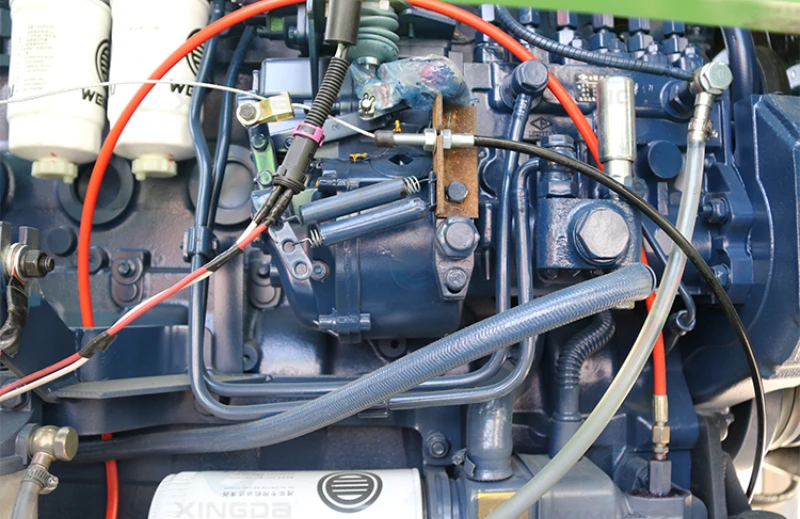

Unidad de potencia
Motor turboalimentado Weichai, bomba de pistones axiales Beijing Huade + bomba de engranajes triple con accionamiento hidráulico completo, alta presión del sistema, gran potencia de salida.
03
sistema hidráulico
El sistema hidráulico está equipado con filtración dual de aceite hidráulico, enfriamiento por aire de dos etapas + sistema de enfriamiento por agua de una etapa para garantizar el equilibrio térmico y la limpieza del sistema hidráulico, de modo que la temperatura del sistema se mantenga dentro del rango especificado y la estabilidad y durabilidad de la plataforma mejoren enormemente.
La manguera hidráulica adopta dos capas de tubería de alta presión trenzada con alambre de acero, además de una funda protectora resistente al desgaste.
El sistema hidráulico adopta un control sensible a la carga, presentando alta eficiencia y gran torque.
04

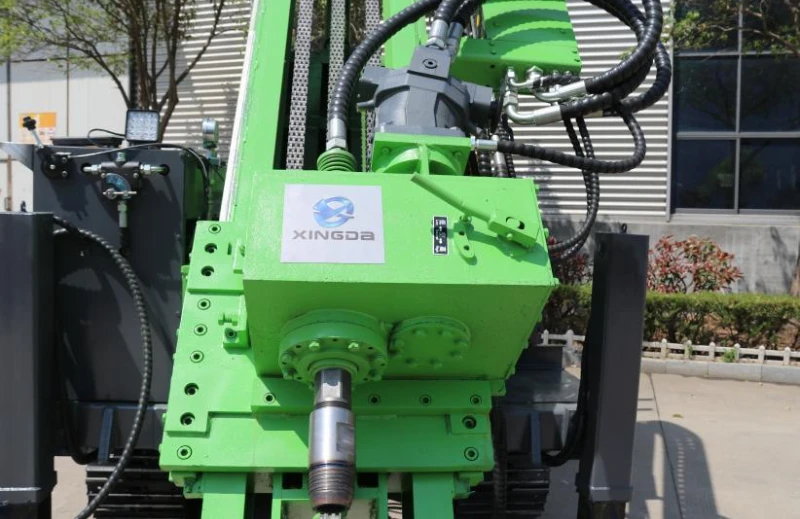

Cabezal de taladro
El cabezal de potencia adopta un diseño mecánico de regulación de velocidad continua de dos velocidades, duplicación del par a baja velocidad, perforación estable y confiable, y el cabezal de potencia tiene un mecanismo de traslación lateral, que es conveniente para levantar y soltar la herramienta de perforación.
La función giratoria del cabezal motor es impulsada por una bomba de pistones axiales y un motor de pistón de eje inclinado. Presenta una estructura compacta, tamaño pequeño, buena resistencia a los golpes, larga vida útil y alto torque, lo que mejora significativamente la eficiencia de perforación.
El cabezal de potencia adopta un mecanismo de alimentación que aumenta la velocidad de la cadena del cilindro de aceite, lo que garantiza un movimiento suave y confiable.
05

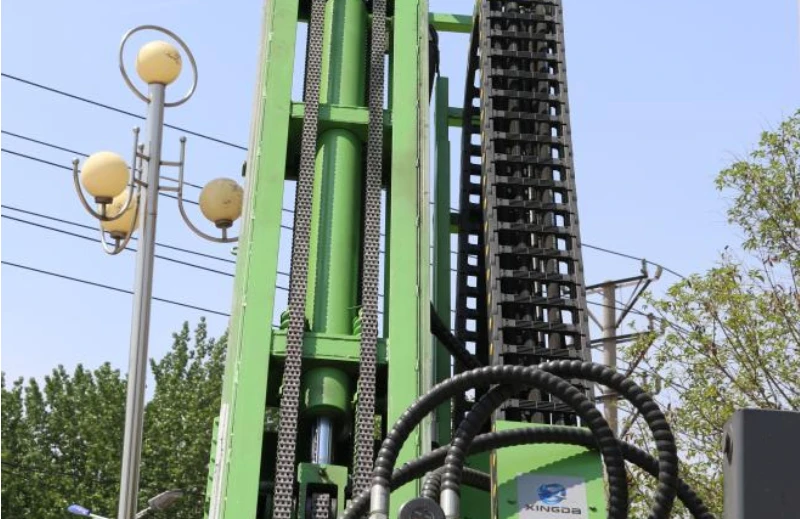

Mástil
Mástil combinado, retráctil automáticamente, línea de deslizamiento de hasta 1200 mm, puede perforarse de 0 a 90 ° en cualquier ángulo.
06

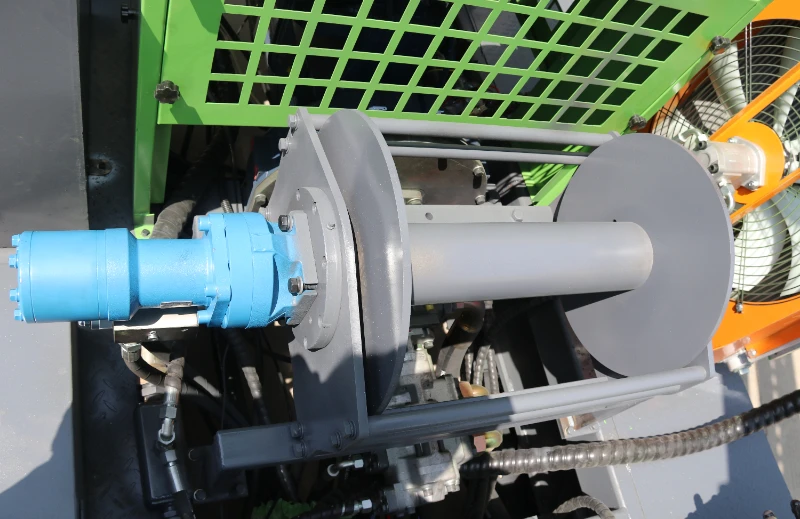

Cabrestante
Impulsado por un motor hidráulico, funciona suavemente.
La fuerza de elevación del cabrestante es de 24 KN.
El tambor del cabrestante se fabrica mediante un único proceso de fundición, lo que da como resultado una mayor resistencia y una mayor capacidad del cable.
07

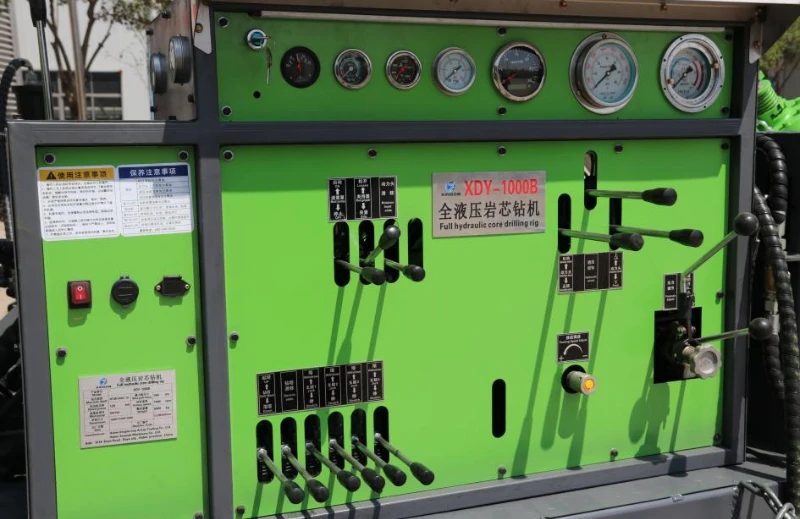

Panel de control
El sistema de control tiene un diseño simple, tiene una baja tasa de fallas y es conveniente para el mantenimiento.
Monitoreo de todos los parámetros, fácil de operar.
08

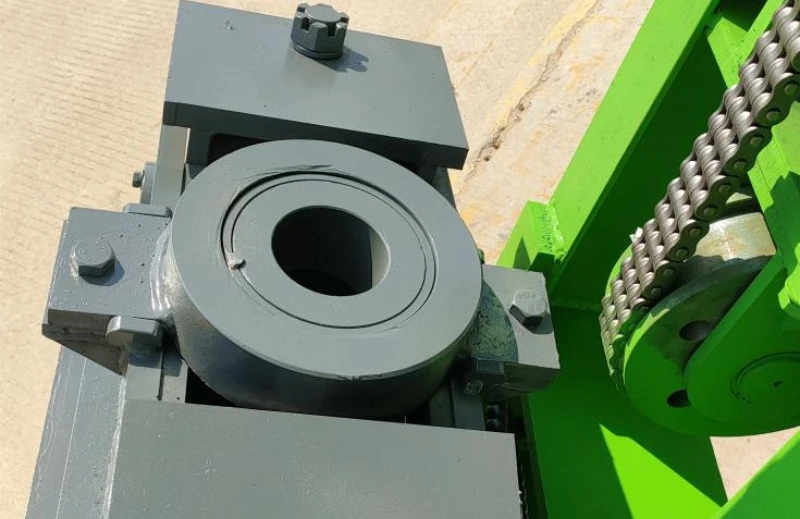

Abrazadera de pie
La pinza tiene una estructura simple, una sujeción confiable y una fuerte fuerza de sujeción.
09

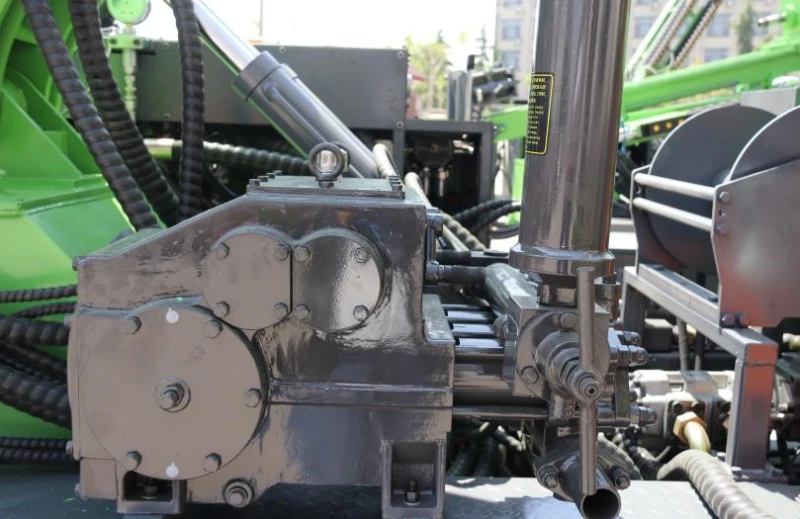

Bomba de lodo
Adopte bombas de lodo de marcas reconocidas.
El control de la bomba de lodo adopta un control proporcional y el flujo de lodo se puede ajustar según las condiciones de trabajo.
