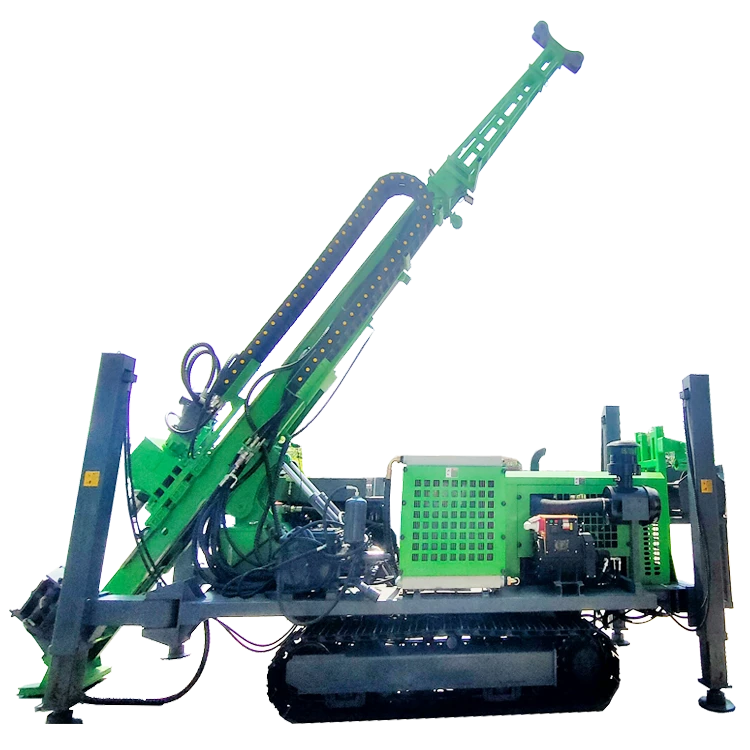

La plataforma de perforación con núcleo totalmente hidráulica de la serie XDY es un nuevo tipo de plataforma de perforación desarrollada por nuestra empresa sobre la base de tecnología avanzada de plataformas de perforación similares en el país y en el extranjero. Es ampliamente utilizado en exploración geológica, perforación poco profunda de petróleo y gas, y también puede usarse para perforación de ferrocarriles, carreteras, puentes, conservación de agua y energía hidroeléctrica, túneles y otros proyectos.
| cabezal de potencia | Par máximo (N.m) | 3500 |
| cabezal de potencia | Máx. Velocidad (rpm) | 1400 |
| cabezal de potencia | Máx. Carrera (m) | 3.5 |
Características principales de la plataforma central hidráulica completa XDY-1600
Las plataformas de perforación totalmente hidráulicas de la serie XDY son para el proceso de perforación de extracción de muestras con cable de diamante, con excelente rendimiento, alta velocidad de perforación, operación estable, operación fácil, diseño seguro y confiable y altamente integrado, lo que hace que toda la máquina sea compacta y funcional, con una baja tasa de fallas y un mantenimiento simple, lo que mejora significativamente la eficiencia y la calidad de la perforación.
Principales parámetros técnicos
|
Modelo |
XDY-1600A |
JY-1600B |
|
|
Capacidad de perforación |
Por cierto (m) |
1800 |
1800 |
|
NTW (m) |
1600 |
1600 |
|
|
HTW (m) |
1200 |
1200 |
|
|
PQ (m) |
1000 |
1000 |
|
|
sistema hidráulico |
Presión nominal (Mpa) |
bomba principal: 145ml/r.32MPa |
bomba principal: 145ml/r.32MPa |
|
tipo de enfriamiento |
Refrigeración por aire secundario + refrigeración por agua primaria |
Refrigeración por aire secundario + refrigeración por agua primaria |
|
|
Motor diésel |
Modelo |
Weichai, seis cilindros 147kw |
Cummins, seis cilindros 154kw |
|
Potencia (kilovatios) |
147 |
154 |
|
|
Velocidad nominal (rpm) |
2300 |
2300 |
|
|
cabezal de potencia |
Par máximo (N.m) |
3500 |
3500 |
|
Máx. Velocidad (rpm) |
1400 |
1400 |
|
|
Máx. Carrera (m) |
3.5 |
3.5 |
|
|
Fuerza de tracción máxima (KN) |
400 |
400 |
|
|
Fuerza de alimentación (KN) |
200 |
200 |
|
|
Cabrestante |
Longitud del alambre de acero (m) |
1600 |
1600 |
|
Fuerza de elevación (kN) |
31 |
31 |
|
|
Velocidad de elevación (m/min) |
110 |
110 |
|
|
Diámetro del alambre de acero (mm) |
8 |
8 |
|
|
Mástil |
Altura del mástil (m) |
8.5 |
8.5 |
|
Ángulo de perforación (°) |
0-90 |
0-90 |
|
|
Carrera de deslizamiento (m) |
1200 |
1200 |
|
|
Abrazadera de pie |
Abrazadera troyana Φ146 mm |
Abrazadera troyana Φ146 mm |
|
|
Oruga de acero |
Máx. cargando(t) |
10/20 |
10/20 |
|
Velocidad de marcha (Km/h) |
2 |
2 |
|
|
Bomba de lodo |
BW160 |
BW160 |
|
|
Dimensiones (largo × ancho × alto) |
5600*2200*3050 |
6100*2200*3050 |
|
|
Peso (t) |
10 |
10 |
|
Avances en el diseño de tecnología, no podemos cambiar el aviso efectivo del producto, ¡perdóneme!
Estructura

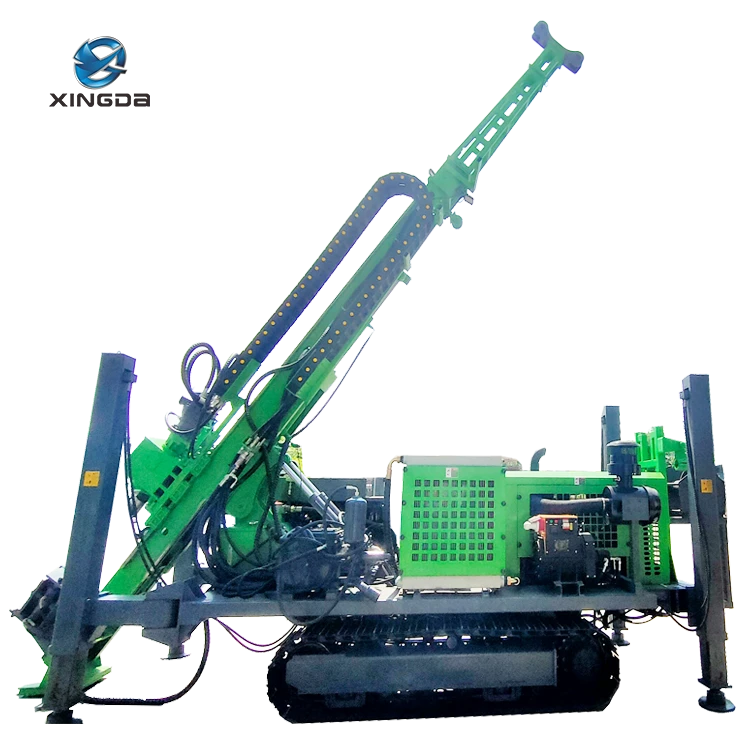

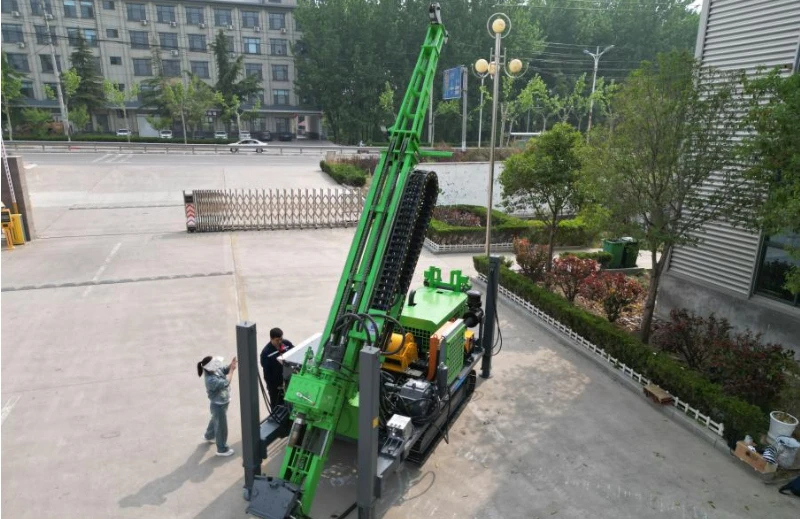

Los componentes de la plataforma de perforación con núcleo totalmente hidráulica XDY-1600: 1. Chasis sobre orugas, 2. Unidad de potencia, 3. Sistema hidráulico, 4. Conjunto del cabezal de potencia, 5. Mástil, 6. Cabrestante, 7. Cabrestante auxiliar, 8. Panel de control, 9. Abrazadera de pie, 10. Bomba de lodo (10 piezas)
Los componentes principales se describen a continuación.
01

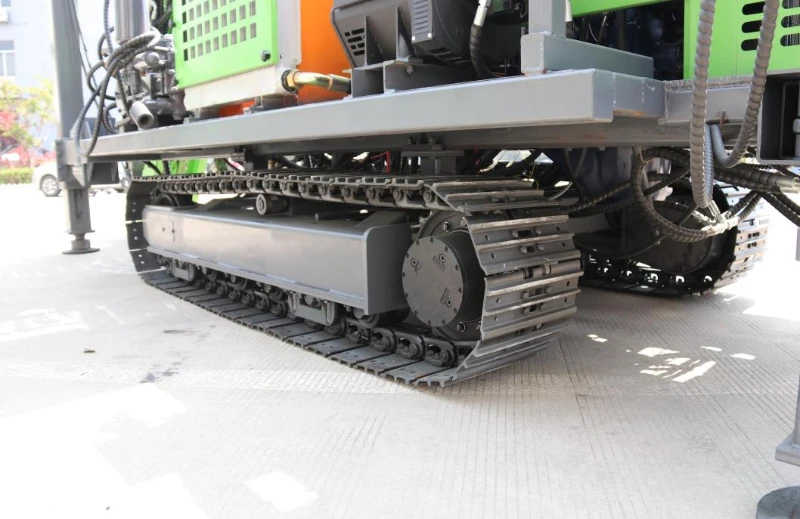

Chasis sobre orugas
Oruga de acero de 10t.
La pista adopta un motor hidráulico de baja velocidad y alto par, control remoto inalámbrico para caminar, alta seguridad y gran capacidad de escalada.
La velocidad de movimiento de la máquina puede alcanzar 2-3 km/h, lo cual es adecuado para transferencia y operación en áreas montañosas y terrenos fangosos.
02
Unidad de potencia

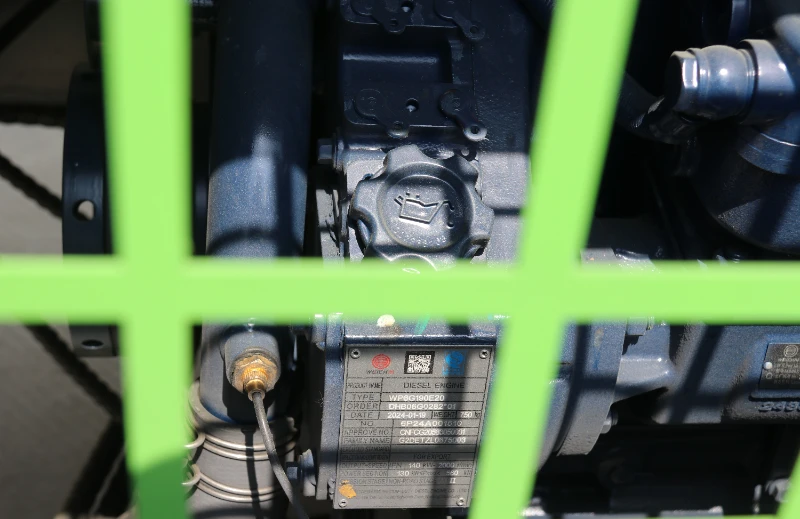

Motor Weichai de seis cilindros, bomba de pistones axiales Beijing Huade + accionamiento hidráulico completo de bomba de engranajes triple, alta presión del sistema, gran potencia de salida.
03
Sistema hidráulico:

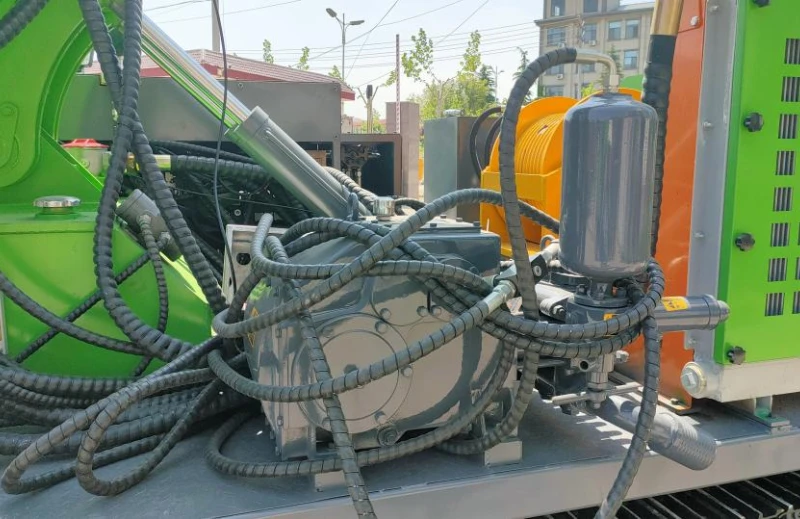

El sistema hidráulico está equipado con filtración de aceite hidráulico dual, refrigeración por aire de dos etapas + sistema de refrigeración por agua de una etapa para garantizar el equilibrio térmico y la limpieza del sistema hidráulico, de modo que la temperatura del sistema se mantenga dentro del rango especificado y la estabilidad y durabilidad de la plataforma mejoren enormemente.
La manguera hidráulica adopta dos capas de tubería de alta presión trenzada con alambre de acero, además de una funda protectora resistente al desgaste.
El sistema hidráulico adopta un control sensible a la carga, presentando alta eficiencia y gran torque.

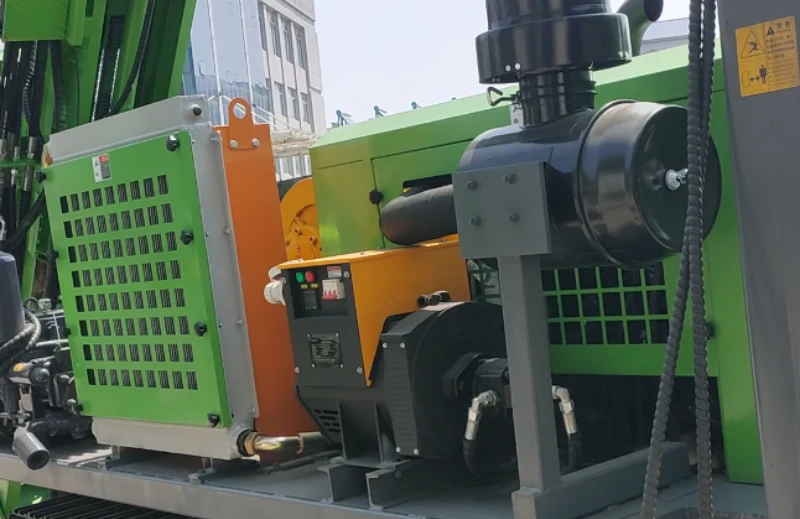

Equipado con un generador hidráulico, el generador accionado hidráulicamente convierte la energía mecánica del motor en energía hidráulica a través de la bomba hidráulica, asegurando aún más el funcionamiento de todos los componentes del sistema hidráulico.
04

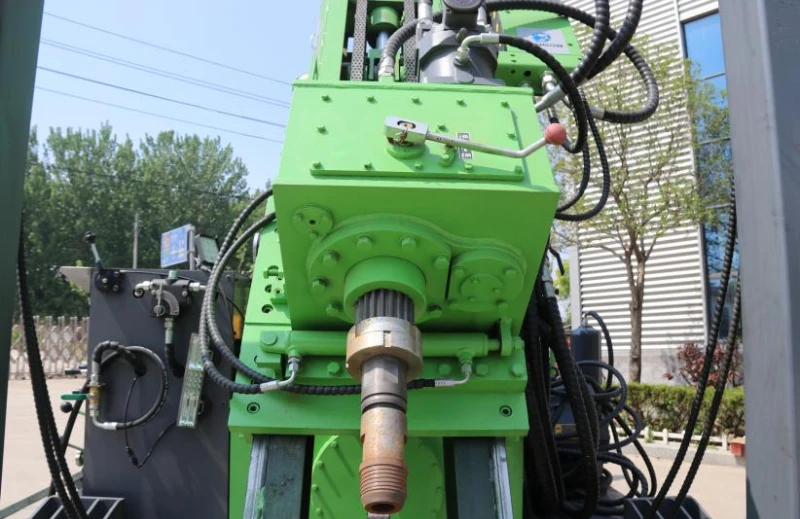

Cabezal de taladro
El cabezal de potencia adopta un diseño mecánico de regulación de velocidad continua de dos velocidades, husillo flotante, perforación estable y confiable, y el cabezal de potencia tiene un mecanismo de traslación lateral, que es conveniente para levantar y soltar la herramienta de perforación.
La función giratoria del cabezal motor es impulsada por una bomba de pistones axiales y un motor de pistón de eje inclinado. Presenta una estructura compacta, tamaño pequeño, buena resistencia a los golpes, larga vida útil y alto torque, lo que mejora significativamente la eficiencia de perforación.
El cabezal de potencia adopta un mecanismo de alimentación que aumenta la velocidad de la cadena del cilindro de aceite, lo que garantiza un movimiento suave y confiable.
05
Mástil
El mástil se eleva y baja mediante cilindros hidráulicos y puede extenderse y retraerse automáticamente. La línea deslizante tiene 1200 milímetros de largo y puede girar en cualquier ángulo de 0 a 90° para perforar.
06
Cabrestante

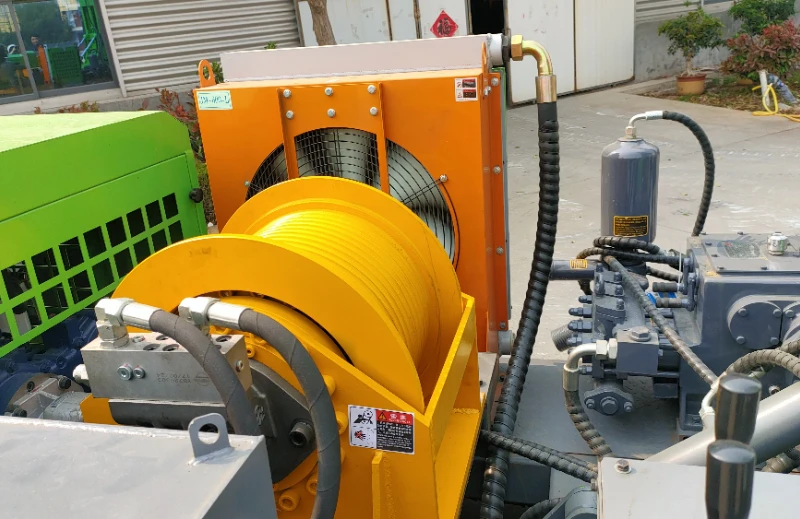

Está equipado con dos tipos de cabrestantes: principal y auxiliar. Esto hace que el proceso de construcción sea más conveniente y eficiente. Está accionado por un motor hidráulico, lo que garantiza un funcionamiento suave.
La fuerza de elevación del polipasto principal es de 30 KN.
El tambor del cabrestante se fabrica mediante un único proceso de fundición, lo que da como resultado una mayor resistencia y una mayor capacidad del cable.
07
Panel de control

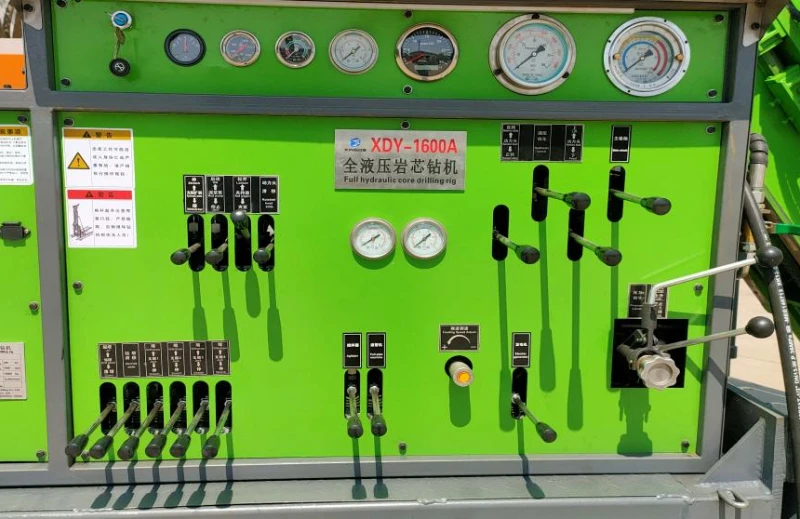

El sistema de control tiene un diseño simple, tiene una baja tasa de fallas y es conveniente para el mantenimiento.
Monitoreo de todos los parámetros, fácil de operar.
08
Abrazadera de pie

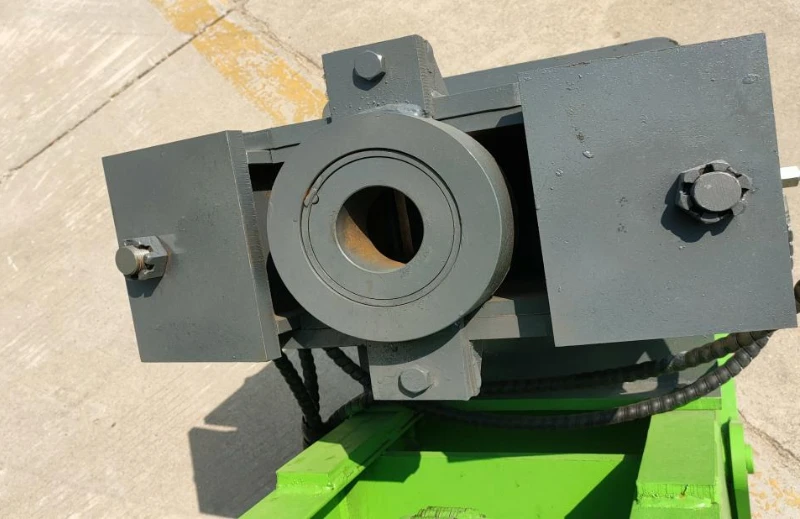

La pinza tiene una estructura simple, una sujeción confiable y una fuerte fuerza de sujeción.
09
Bomba de lodo
Adopte bombas de lodo de marcas reconocidas.
El control de la bomba de lodo adopta un control proporcional y el flujo de lodo se puede ajustar según las condiciones de trabajo.
