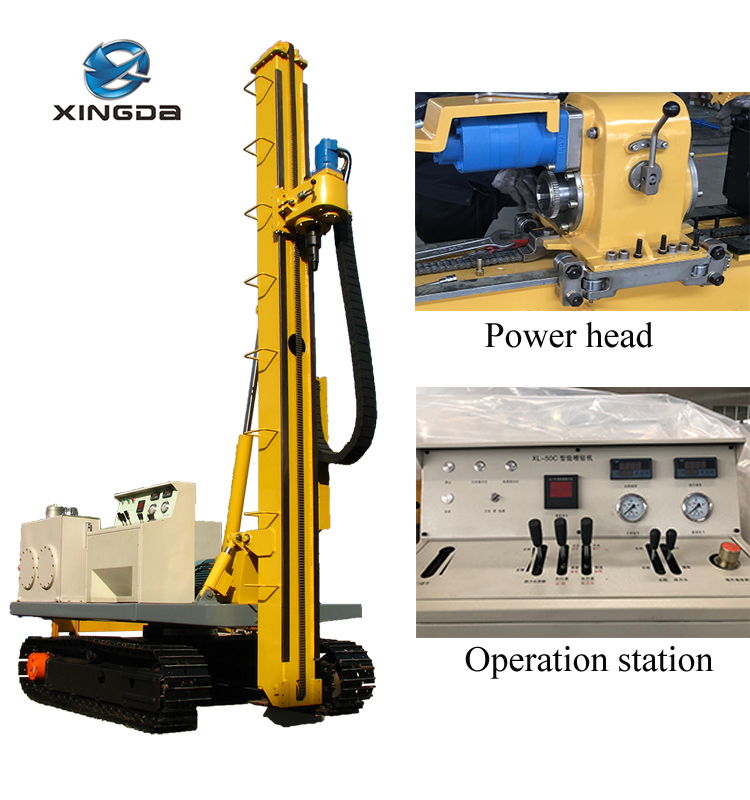

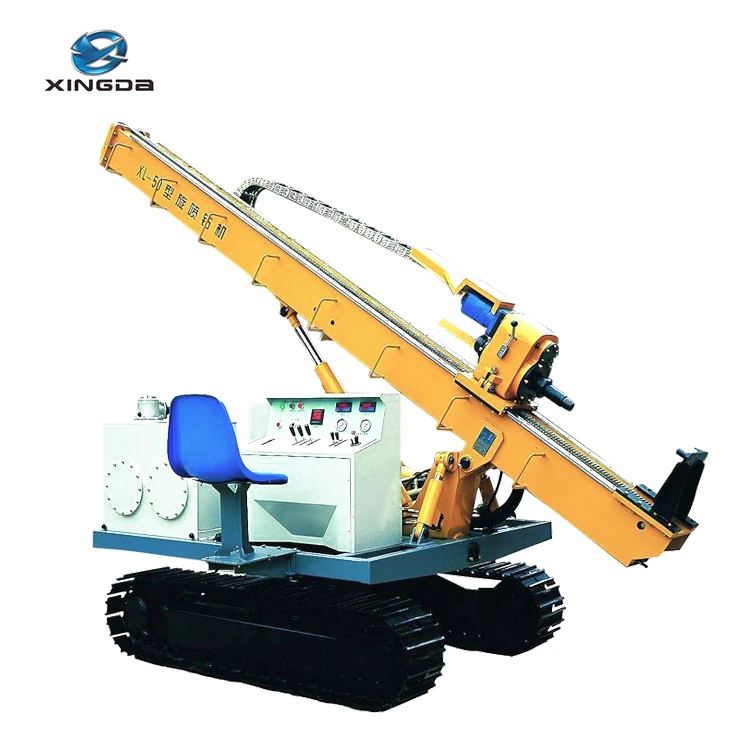

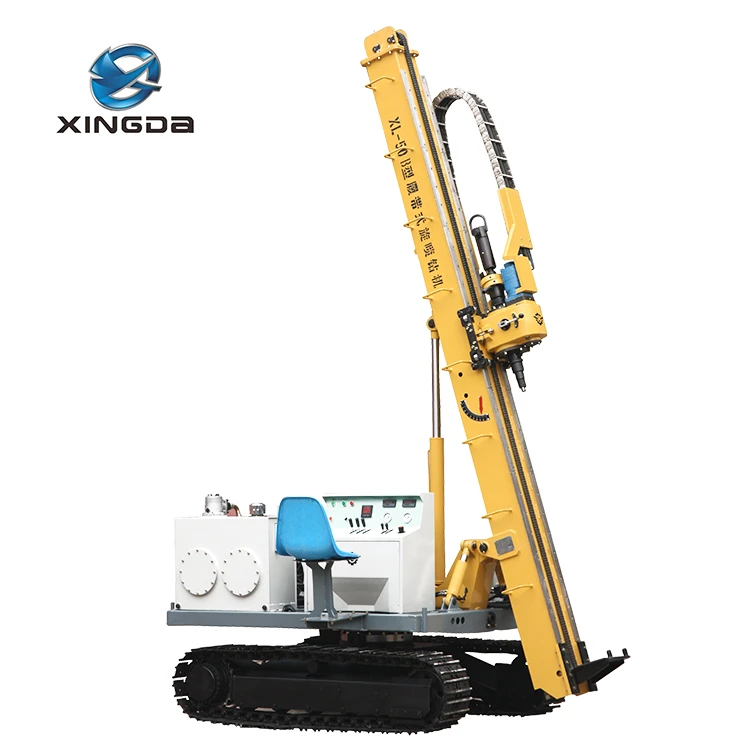

Equipo de inyección de lechada montado sobre orugas modelo XL-50C

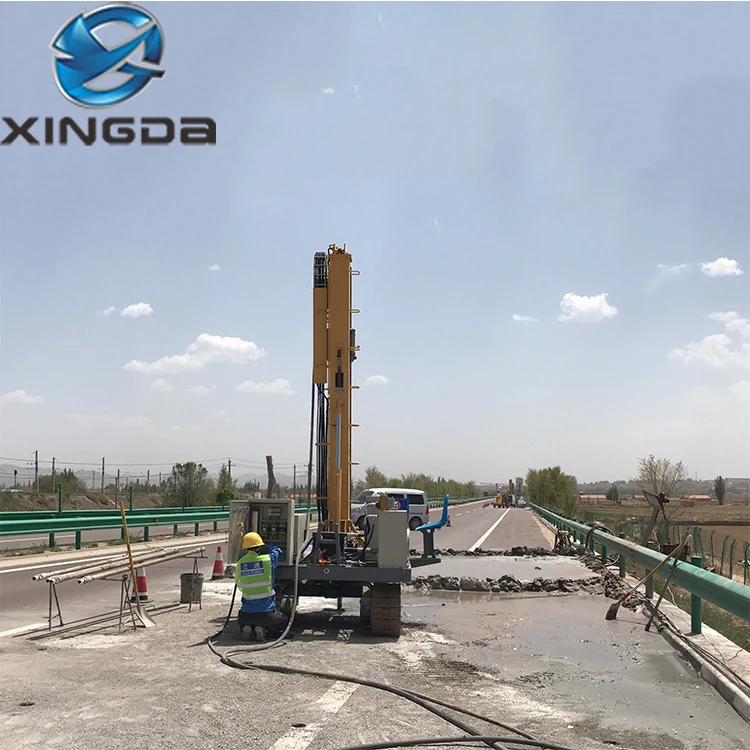

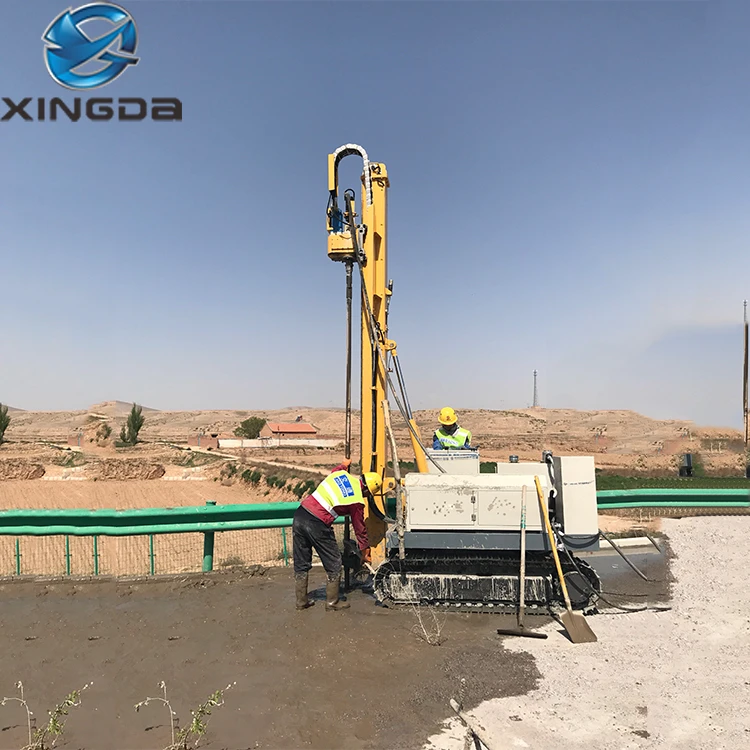

Aplicable a vías férreas, autopistas, puentes, cimientos de presas y diversos tratamientos de cimientos de edificios industriales y civiles y refuerzo de la construcción de inyección de lechada; ingeniería de anclaje para soporte de pozos de cimentación; combinando con un compresor de aire y un martillo neumático DTH, se puede utilizar para perforación de tuberías, pulverización rotativa general (pulverización oscilante, pulverización fija), construcción de ingeniería, pero también para perforación de pozos poco profundos y perforación topográfica de ingeniería y otros trabajos de ingeniería. construcción.

Consulta ahora Contáctanos

Características Parámetros técnicos principales Herramientas de perforación compatibles

Característica principal

Adopte control hidráulico completo, operación fácil y flexible, carga del chasis sobre orugas, caminar, la posición de movimiento es conveniente y rápida, la carrera del cabezal motor es larga y reduce el tiempo auxiliar.
Sistema hidráulico variable de ajuste fino de retroalimentación directa de carga, cambios de potencia con la carga, alta eficiencia, bajo consumo de energía.
La válvula especial con posicionamiento por fricción se utiliza en rotación rotativa y sus características cumplen plenamente con los requisitos de la tecnología de chorro rotativo.
El rango de velocidad variable del cabezal de potencia es amplio, lo que puede satisfacer los requisitos de diversas formaciones y diferentes técnicas de perforación.
Equipado con soporte giratorio, el orificio se puede girar hacia el costado de la vía cuando sea necesario.
Estructura compacta, operación centralizada, conveniente y segura.
Equipado con torre de perforación vertical, rotación del cabezal eléctrico y dispositivo de visualización de velocidad de elevación.

Parámetros técnicos principales

Profundidad de los poros	50m
Diámetro de la tubería	φ42mm φ50mm φ73mm
Ángulo del agujero	Izquierda y derecha ± 3° Inclinación hacia adelante 10° Ángulo de avance 90°
Par máximo	3000N/m
Velocidad de desplazamiento	1.km/h
Capacidad de escalada	30°
Velocidad de rotación del cabezal de potencia	alto:0—148r/min bajo:0—48 rpm
poder fuerza de elevación nominal del cabezal	30kN
Cabezal de potencia más presión	12kN
Velocidad de elevación/más presión	Velocidad de ajuste fino del chorro giratorio. 0.06~0,9/1,8 m/min
Elevación rápida del cabezal eléctrico	0~22/0~28 m/min
Golpe de cabeza de potencia	3500 mm
dimensión(trabajando）	2600×1800×4600
dimensión(transportando）	1780×1800×4600
Peso	2800 kilogramos
Cantidad mínima de pedido	1 Juego
Precio(usd)	36800

Herramientas de perforación compatibles

1、Método integrado de perforación y pulverización de un solo tubo, el extremo frontal está equipado con una broca de tres alas o una broca de forma plana para perforar una tubería de perforación torcida 42 o Ф50; es adecuado para la perforación a alta velocidad de capas de suelo, capas de arena y otras formaciones.

2、El método del cable de anclaje de chorro en espiral, con hélice de 65 pernos de bloqueo y tubo de perforación del cable de anclaje, es adecuado para el refuerzo del cable de anclaje.

3、Tubo simple, tubo doble, rociador giratorio de tres tubos, rociador oscilante, rociador fijo, etc.
