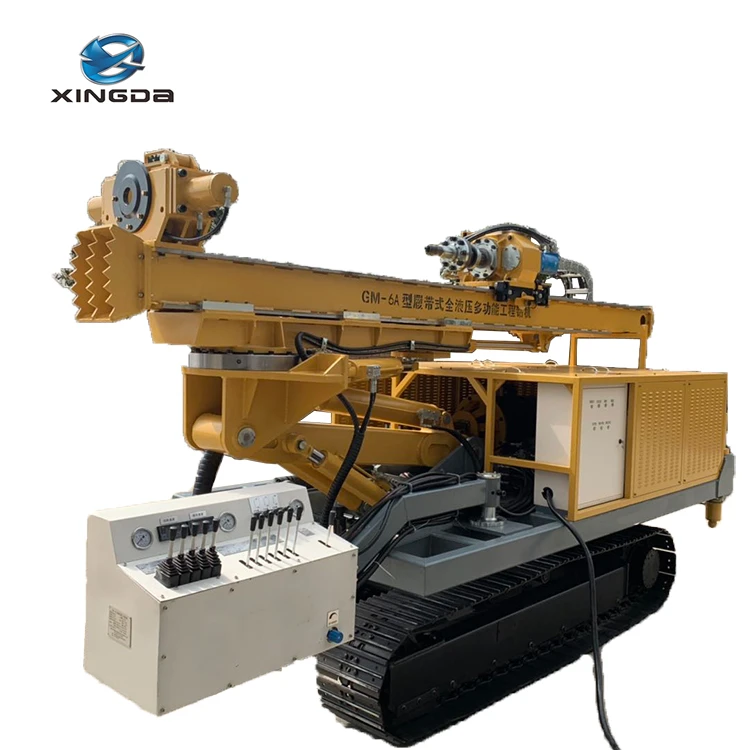

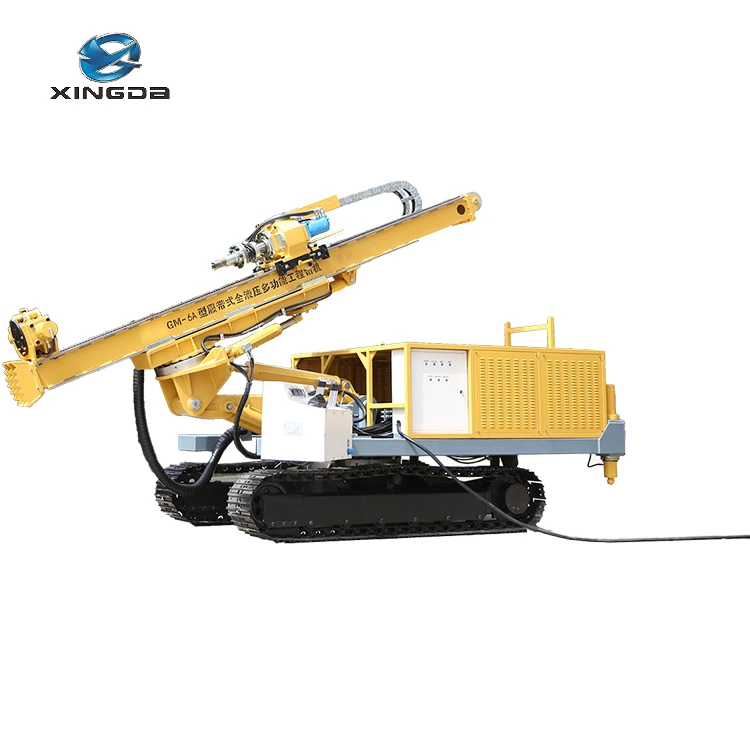

Equipo de perforación de ingeniería multifuncional GM-6A

Este equipo de perforación se aplica principalmente a diversas técnicas de perforación, como perforación rotativa, perforación en espiral, perforación por percusión de aire, perforación de seguimiento de tuberías y construcción con inyección de lechada a alta presión. Puede ser ampliamente utilizado en los siguientes campos de ingeniería: soporte de tuberías de túneles, predicción avanzada, anclaje de cimientos profundos, barrenos de voladura de canteras a cielo abierto, anclajes antiflotantes, barrenos de bombas de calor geotérmicas, pozos de agua y suelo, y control de desastres geológicos.

Consulta ahora Contáctanos

Características: Parámetros técnicos principales Detalles estructurales

Características principales:

La gama de ángulos de inclinación es amplia. La plataforma de perforación puede realizar perforaciones en varias hileras y múltiples ángulos desde una sola posición, lo que demuestra una gran adaptabilidad.
Tiene la función de autopropulsión mediante orugas, y está equipado con un dispositivo de rotación del bastidor. Esto hace que la reubicación del equipo sea cómoda y rápida.
El dispositivo de sujeción único opcional en el extremo del orificio, equipado con una herramienta de desmontaje dedicada, facilita la extracción de la tubería de perforación. También se puede seleccionar un dispositivo de doble sujeción opcional, lo que reduce efectivamente la intensidad de mano de obra y el tiempo de operación para la instalación y extracción de la tubería de perforación.
Los componentes principales del sistema hidráulico son de marcas de alta gama, lo que garantiza la estabilidad, confiabilidad y larga vida útil del sistema.
El cabezal motor adopta un método de control de velocidad hidráulico, que permite un ajuste continuo de la velocidad dentro de un rango determinado y está equipado con engranajes altos y bajos.
La consola de control se puede girar y girar, y se puede ajustar la distancia desde la abertura del orificio, lo que hace que sea conveniente observar la apertura del orificio.
El método de deslizamiento del cabezal motor es a través de rodillos, lo que garantiza un ángulo de perforación estable y un bajo costo de mantenimiento.
Diseño modular, con posiciones reservadas para sistemas hidráulicos de respaldo, lo que facilita la posterior actualización y modificación del cabezal de potencia del top drive para permitir la construcción del top drive.

Parámetros técnicos principales

modelo	GM-6A
钻杆直径 Diámetro de la varilla de perforación (mm) (mm)	90°-10°
动力头输出最大扭矩 Par de salida máximo del cabezal de perforación (Nm)	8000
动力头最大行程 Carrera máxima del cabezal de potencia (mm)	3400
动力头最大提升力 Fuerza de elevación máxima del cabezal de perforación (kN)	65
动力头允许加压力 El cabezal de potencia permite la aplicación de presión (kN)	35
电机功率 potencia del motor	55 kw+5,5 kw
动力头输出转速 Velocidad de salida del cabezal de perforación (rpm)	0-60/0-120
钻进角度 Ángulo de perforación (mm)	Inclinación: 90° a -10° Oscilación: ±25°
水平举升高度 Altura de elevación horizontal (mm)	2100-3100
外形尺寸 Dimensiones verticales de la plataforma de perforación.(milímetros）	500022002300
钻机总质量 Peso bruto de la plataforma de perforación (t)	7.5

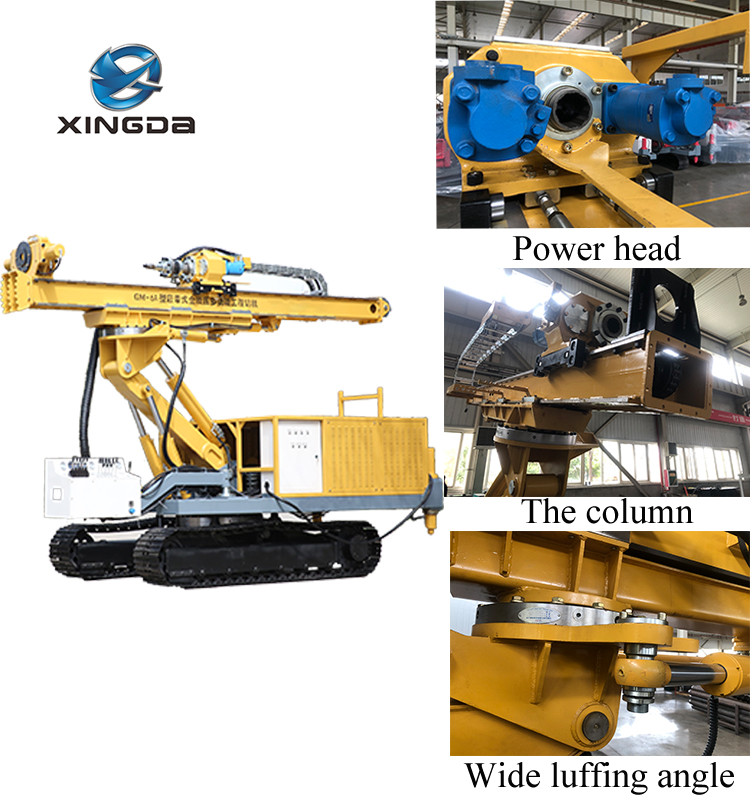

Detalles estructurales

Plataforma de perforación de ingeniería multifuncional GM-6A
