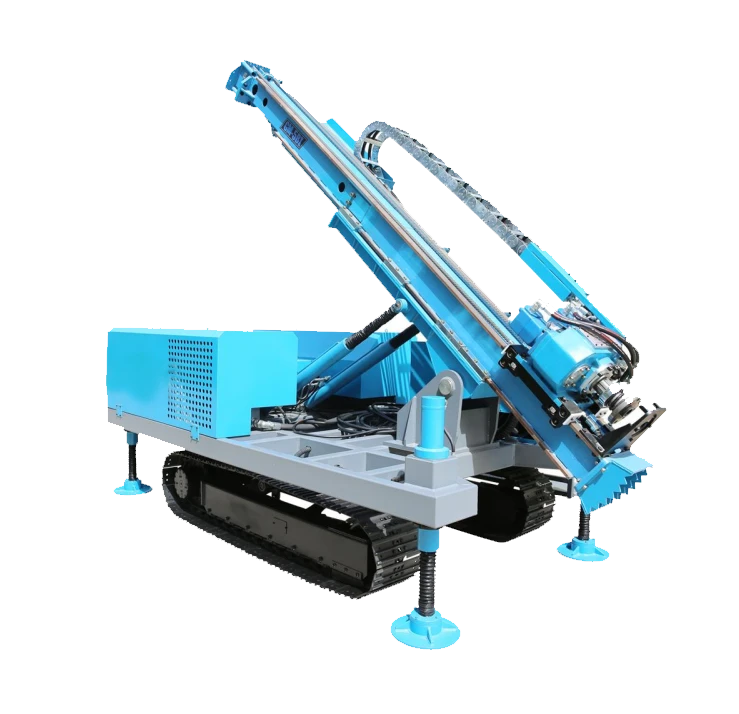

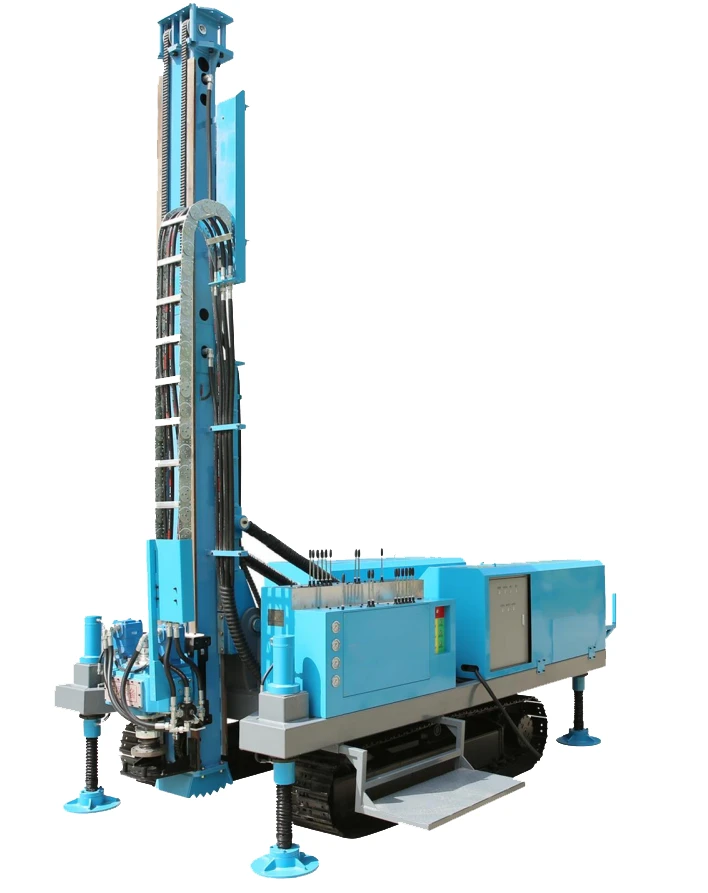

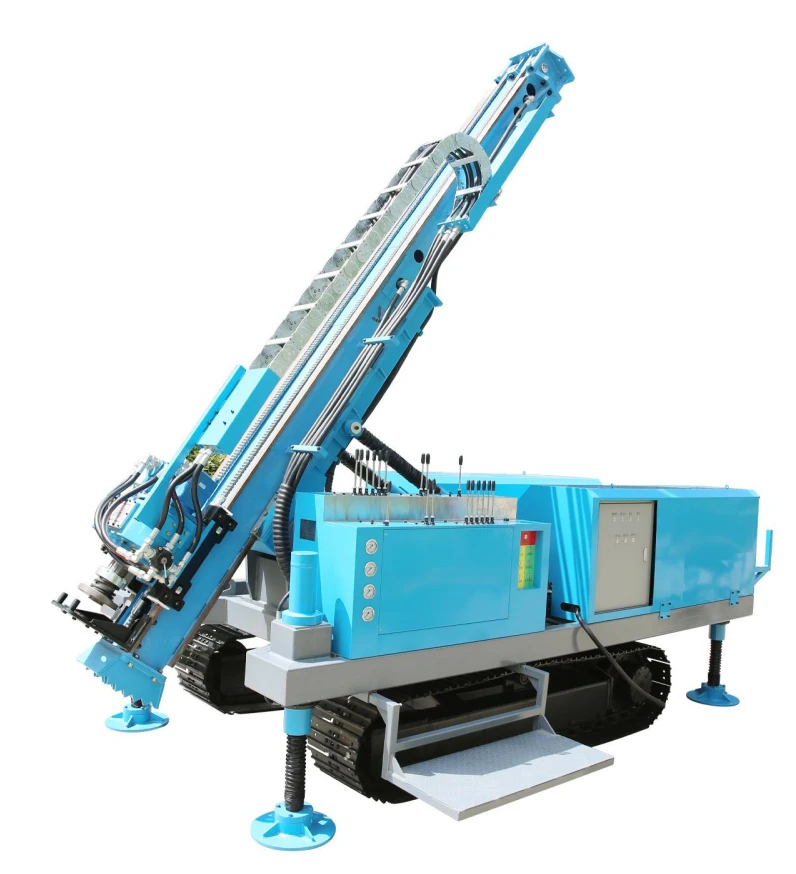

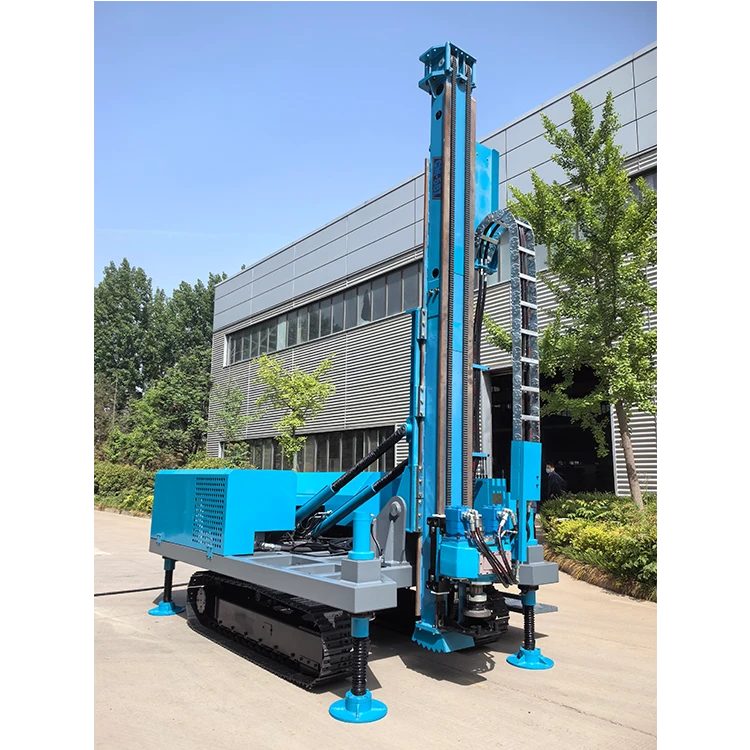

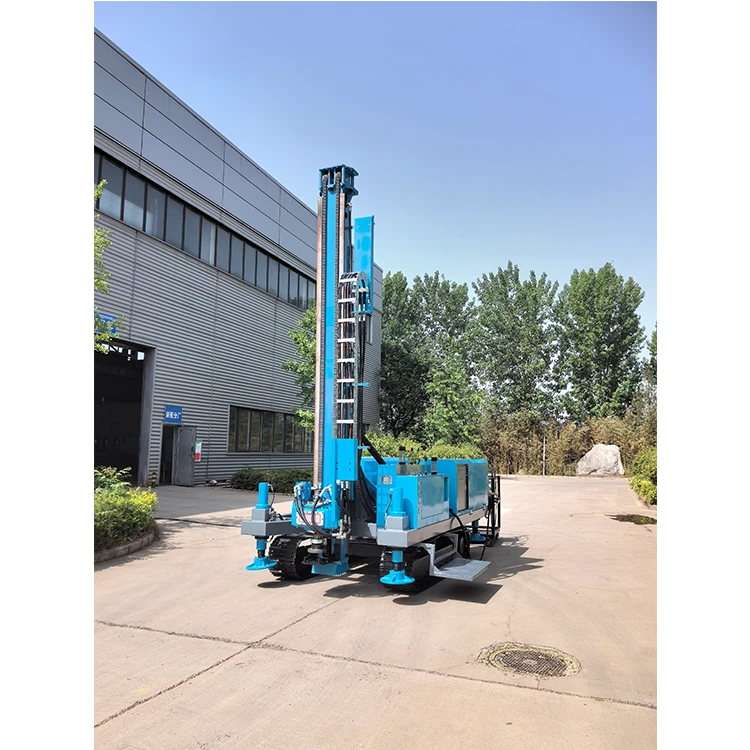

Equipo de anclaje sobre orugas SM-5BI

Después de una larga investigación de mercado y comunicación con los clientes, esta máquina perforadora se desarrolló basándose en las complejas condiciones de construcción del soporte de anclaje del pozo de cimentación profunda. Adopta principalmente la tecnología de soporte de talud para pozos de cimentación profunda y la complementa con una construcción de inyección por chorro rotativo. Es una máquina perforadora de orugas totalmente hidráulica que integra anclaje de pendiente para pozo de cimentación profunda, lechada por chorro rotativo y drenaje de agua, y puede cumplir con los requisitos de diversos procesos de construcción. Tiene las características de buena movilidad, amplia gama de posiciones operativas, alta eficiencia, excelente calidad de perforación y baja contaminación.

Consulta ahora Contáctanos

Fcaracterísticas Parámetros técnicos principales

Características principales

1. El sistema tiene una estructura simple, es fácil de mantener y tiene un bajo costo. 2. El cabezal de potencia adopta un método de cambio de velocidad hidráulico y está equipado con engranajes altos y bajos, que pueden cumplir con los requisitos de varios estratos y diferentes técnicas de perforación. 3. La relación de potencia selectiva reduce eficazmente el consumo y el desperdicio de energía. 4. La estructura general es más simple, el diseño es más razonable y el funcionamiento es fácil de entender y de usar. 5. La columna se puede extender y retraer, lo que puede satisfacer las necesidades de la construcción con pernos de anclaje. 6. La rotación del marco utiliza un cojinete giratorio de gran diámetro y, cuando es necesario, la posición del orificio se puede girar fácilmente hacia el lado de las orugas para trabajar. 7. La configuración estándar adopta abrazaderas dobles y está equipada con una herramienta de descarga especial, que reduce la intensidad de mano de obra y el tiempo de operación para la instalación y remoción de la tubería de perforación. 8. Durante la inyección por chorro rotativo, si se agregan un cabezal de potencia de orificio pasante y una torre auxiliar, se puede actualizar a un equipo de perforación de inyección por chorro rotativo con estructura de torre alta, logrando una elevación de la tubería de perforación de 12 metros a la vez, reduciendo la frecuencia de desmontaje de la tubería de perforación y mejorando la eficiencia de la inyección por chorro rotativo.

Parámetros técnicos principales

参数及名称 Parámetros y nombres	GM-5BI
钻孔直径Diámetro de perforación	φ50~250 mm
钻孔深度Profundidad de perforación	100~120m
钻塔倾角Ángulo de inclinación de la torre de perforación	caída:0~90°ascendente:0~10°
动力头行程Carrera del cabezal de perforación	3400 mm
动力头转速Velocidad de rotación del cabezal de perforación	180 rpm
最大扭矩Par máximo	12000 N.m
下滑架给进行程Carrera de alimentación del marco deslizante	900 milímetros
最大提升力Capacidad máxima de elevación	100 kN
电机功率Potencia del motor	55 kilovatios+22 kilovatios
外形尺寸Dimensiones totales (largo x ancho x alto)	490023002150 milímetro
重量Peso	7,3 toneladas
