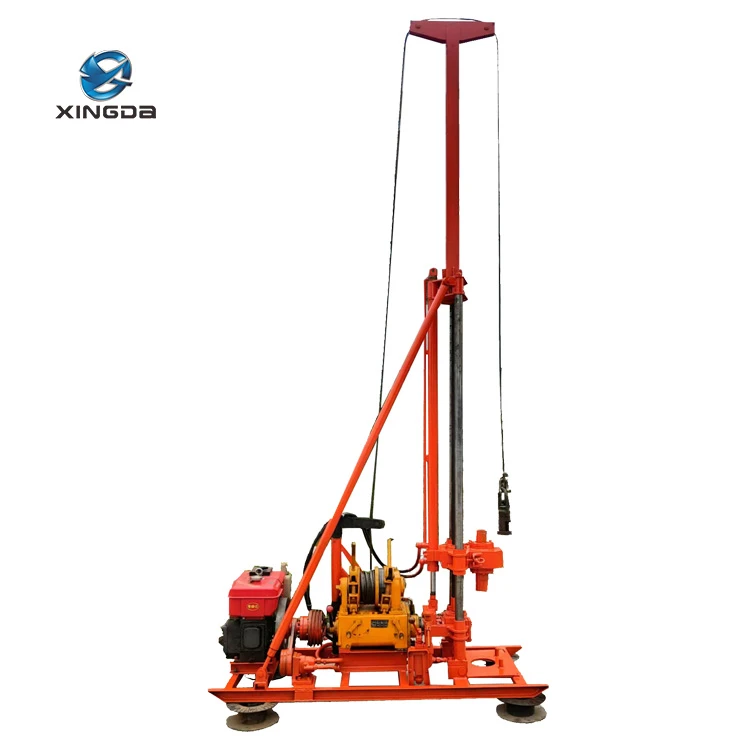

Plataforma de perforación de núcleo portátil XD-100

XD-100 La plataforma de perforación es una plataforma de perforación de ingeniería de tracción superior mecánica liviana que se utiliza para construcción industrial y civil, ingeniería municipal, transporte, tráfico, conservación de agua, gestión ambiental y otras industrias; Utiliza principalmente brocas de carburo y diamante para perforación de impacto, rotativa y compuesta. Puede cumplir con los requisitos de estudios geológicos de ingeniería, perforación de núcleos, muestreo, hidrología, pequeños pozos de agua, lechada y otras aplicaciones de ingeniería. Se utiliza para perforación de exploración, muestreo, pruebas in situ, formación de pozos y hundimiento de pozos en diversas formaciones.

Bomba de lodo a juego (opcional)		BW-160
Peso de la máquina (incluida la potencia) (kg)		750
Fuerza de elevación de una sola cuerda del cabrestante (KN)		11

Consulta ahora Contáctanos

Características Principales parámetros técnicos Estructura Los componentes principales se describen a continuación.

Características principales de la plataforma de perforación de núcleos portátil XD-20BP

Al perforar, puede impulsar directamente el tubo de revestimiento/núcleo para perforar. La carrera efectiva del actuador giratorio puede alcanzar 1,8 mo 2,3 m, lo que mejora la eficiencia de perforación.

La unidad rotativa adopta una nueva estructura duradera y también puede equiparse con una estructura de orificio grande, que puede cumplir con los requisitos de construcción simultánea de perforación rotativa con tubo de revestimiento/núcleo y perforación por impacto en tubo en estratos complejos, mejorando significativamente la eficiencia de perforación de estratos complejos.

Toda la máquina tiene una estructura simple, es fácil de desmontar y montar, fácil de mantener y cómoda de mover.

Principales parámetros técnicos

Número de modelo		XD-100
Capacidad de perforación	Diámetro de perforación (mm)	130	110	91	75
	Profundidad de perforación (m)	50	80	100	120
Parámetro del rotador	Par máximo (KN.m)	10
	Fuerza de avance máxima (KN)	15
	Fuerza de elevación máxima	25
	Carrera de alimentación (mm)	1800/2300
	Velocidad diésel (r/min)	Marcha baja: 142.302.716 Marcha alta: 475.960
Bomba de lodo a juego (opcional)		BW-160
Peso de la máquina (incluida la potencia) (kg)		750
modelo de potencia	Potencia nominal (kilovatios)	Velocidad (r/min)
motor diésel	12,1 KW	2400 rpm
Eléctrico	11kw-4	1440 rpm
Tubo de perforación a juego	Diámetro de la varilla de perforación (mm)	042/050
	Longitud de la varilla de perforación (m)	1,5/2,0
Fuerza de elevación de una sola cuerda del cabrestante (KN)		11
Dimensiones	Estado de transporte (mm)	195012002550
	Estado de trabajo (mm)	195012004250
Espacio libre mínimo de funcionamiento (longitud de la cadena)		2550
Hotel: La altura del recorrido se puede personalizar según el cliente.

Avances en el diseño de tecnología, no podemos cambiar el aviso efectivo del producto, ¡perdóneme!

Estructura

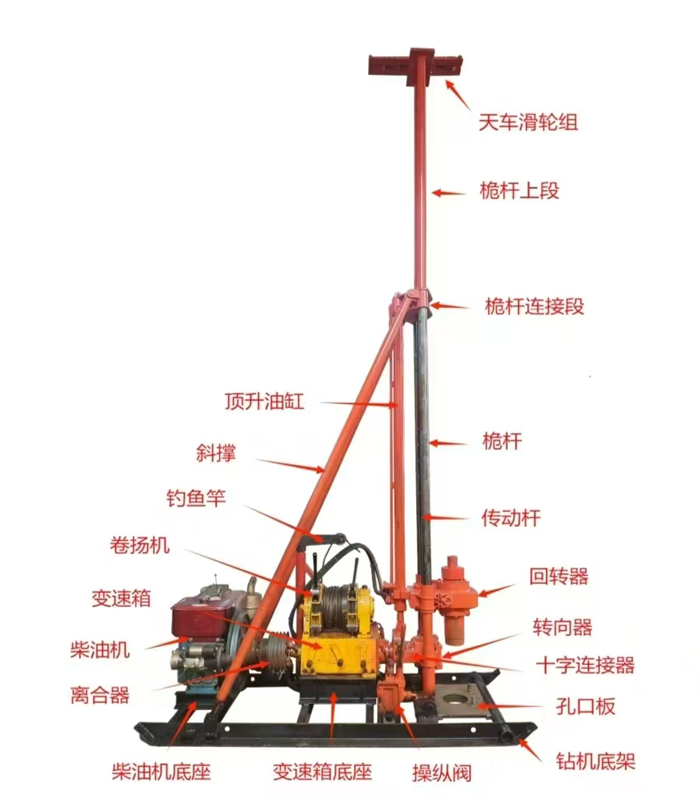

Los componentes de la plataforma de perforación portátil XD-20BP: 1. Base, 2. Válvula de control, 3. Motor, 4. Cabezal de potencia, 5. Mástil y soporte, 6. Cabrestante, 7. Cilindro (7 piezas)

Plataforma de perforación de núcleo portátil XD-100

Los componentes principales se describen a continuación.

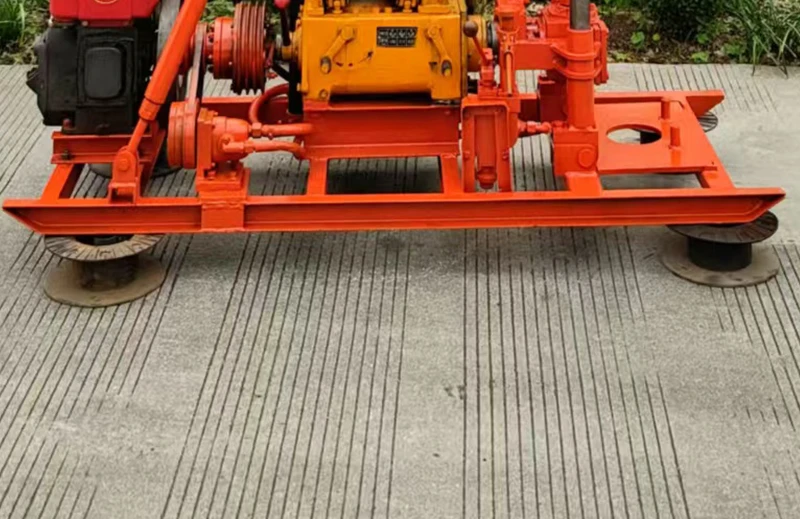

Base

La base reforzada de la máquina perforadora puede estabilizar la máquina y hacer que la operación sea más estable en el entorno de trabajo de campo.

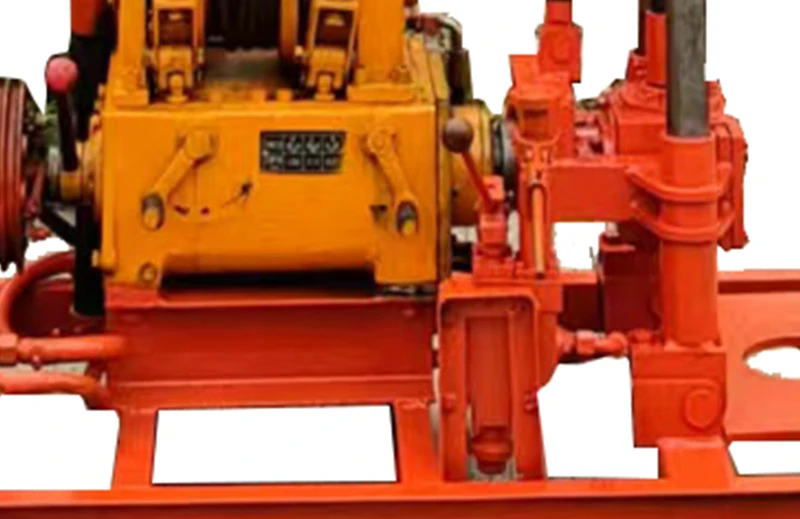

Válvula de control

La manija de operación se controla centralmente, lo que hace que la operación sea simple y conveniente.

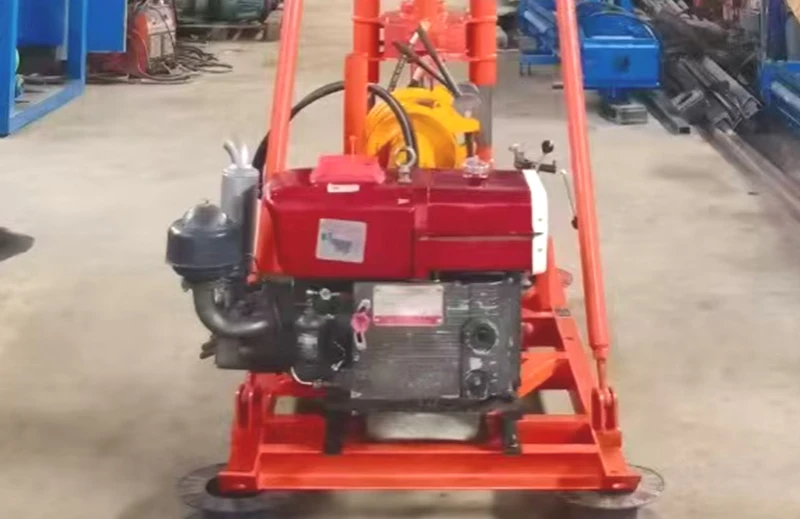

Unidad de potencia

Utilizando un motor diésel de marca reconocida de 12 KW, el funcionamiento es estable. El potente motor y la configuración de alto rendimiento garantizan una vida útil más larga de la máquina.

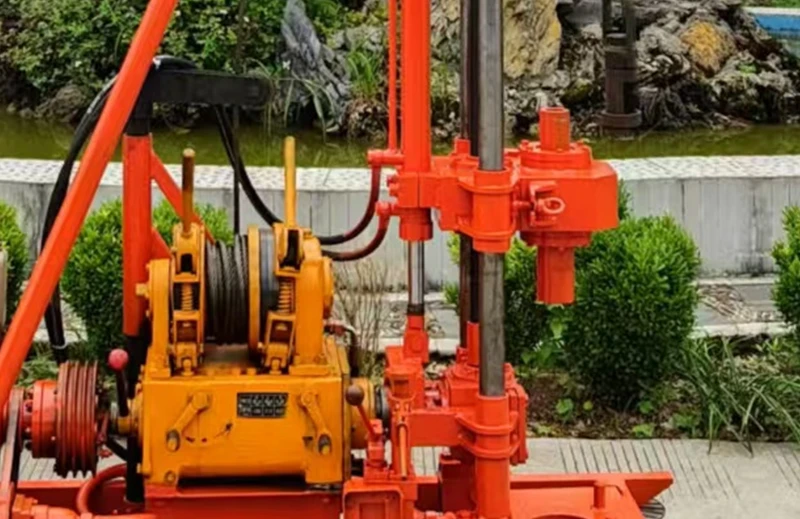

Cabezal de taladro

Compatible con varias herramientas de perforación. La caja de cambios tiene tres marchas: marcha alta, marcha baja y marcha neutra.

Potente cabezal hidráulico, perforación rápida, sin miedo al terreno.

Mástil y soportes

Equipado con un soporte, el proceso de perforación se vuelve más estable al mismo tiempo que ahorra mano de obra y mejora la eficiencia del trabajo.

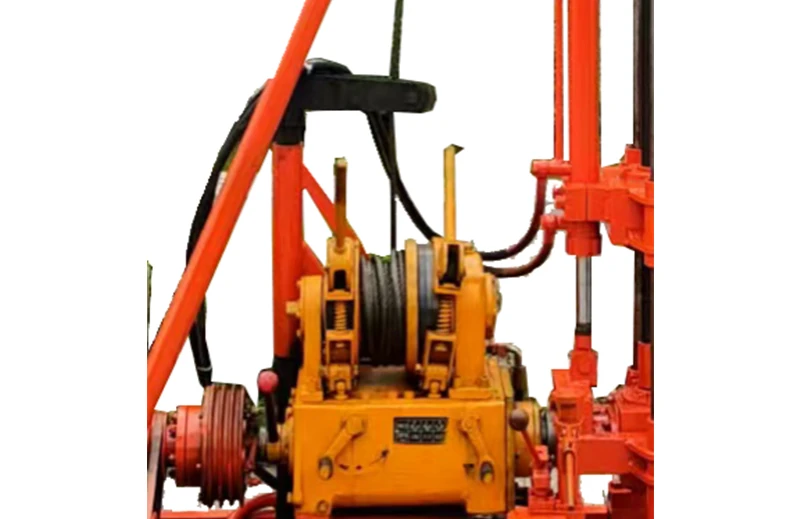

Cabrestante

Equipada con un cabrestante, la perforación geológica se puede elevar de forma más cómoda y eficaz. El cabrestante, cuando se combina con un martillo pesado, se puede utilizar para pruebas de penetración estándar, extracción de suelo y sondeo.
