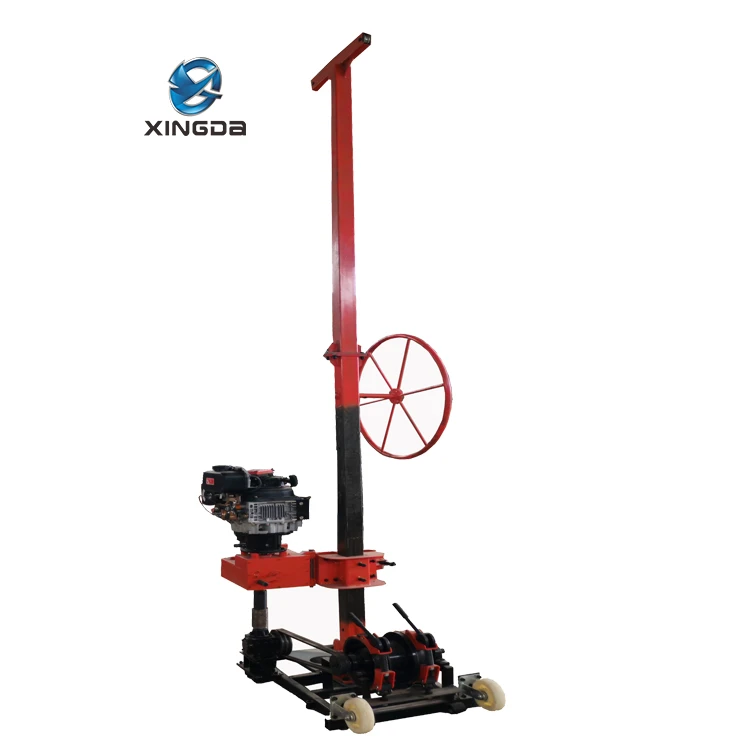

Plataforma de perforación de núcleo portátil XD-50NY

Tiene las ventajas de una estructura compacta, tamaño pequeño, peso ligero, pequeño consumo de agua y movimiento conveniente.

Carrera de tubería de perforación	1,2 m
Diámetro del tubo de perforación(mm)	32 mm, 42 mm
Par máximo de salida	180N.m (modo lento)

Consulta ahora Contáctanos

Rango de aplicación Principales parámetros técnicos Estructura Los componentes principales se describen a continuación.

Rango de aplicación de la plataforma de perforación de núcleo portátil XD-50NY

El equipo de perforación con núcleo XD-50NY está diseñado para equipos de microingeniería utilizados en exploración de minerales, exploración de petróleo y gas, exploración geoquímica, muestreo superficial, exploración de vetas minerales, investigación de geociencias, investigación de ingeniería geotécnica, investigación de campos petroleros, investigación de ingeniería de agua e hidroelectricidad, investigación de ingeniería de carreteras, revestimiento de túneles y detección de inversiones.

La plataforma de perforación de muestreo superficial tipo mochila es un equipo de perforación y muestreo pequeño y liviano, principalmente adecuado para altas montañas y áreas con transporte inconveniente. El uso de esta plataforma de perforación puede reducir en gran medida el daño a la vegetación y proteger el medio ambiente. En la industria geológica, es un medio técnico indispensable para cooperar con trabajos de exploración geológica poco profunda, como la exploración de trincheras, el mapeo geológico regional, el muestreo geofísico y geoquímico, el muestreo paleomagnético y la prevención de desastres geológicos. En términos de estudio de líneas eléctricas, se puede definir por una velocidad de perforación rápida y un bajo costo de perforación.

Principales parámetros técnicos

Modelo	XD-50BP/50NY
Diámetro de perforación (mm)	110 (capa de suelo)	91	75	60	46
Profundidad de perforación (mm)	20	20	30	40	50
Carrera de tubería de perforación	1,2 m
Diámetro del tubo de perforación(mm)	32 mm, 42 mm
Máx. velocidad de salida de potencia	Modo lento: 225 r/min Modo rápido: 535 r/min
Par máximo de salida	180Nm (modo lento)
motor a juego	Velocidad máxima diésel de 6 KW: 3600 r/min.
Dimensiones (largo x ancho x alto)	68012003900mm
Peso (kilogramos)	Máquina completa: 165 kg (Máquina que se puede desmontar para su transporte）

Avances en el diseño de tecnología, no podemos cambiar el aviso efectivo del producto, ¡perdóneme!

Estructura

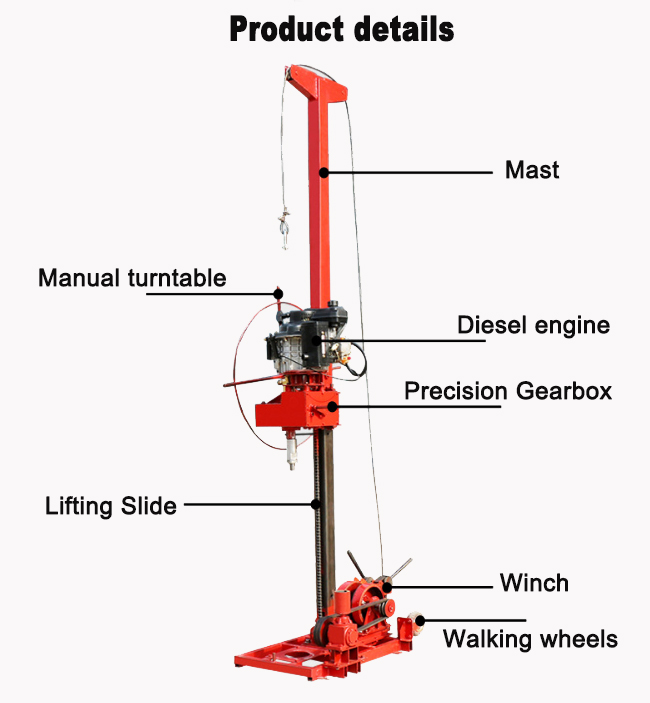

Los componentes de la plataforma de perforación portátil XD-50NY: 1. Base, 2. Rueda de asistencia para caminar, 3. Motor, 4. Cabezal de potencia, 5. Mástil, 6. Cabrestante, 7. Plataforma giratoria manual (7 piezas)

Plataforma de perforación de núcleo portátil XD-50NY

Los componentes principales se describen a continuación.

Base

La base reforzada de la máquina perforadora puede estabilizar la máquina y hacer que la operación sea más estable en el entorno de trabajo de campo.

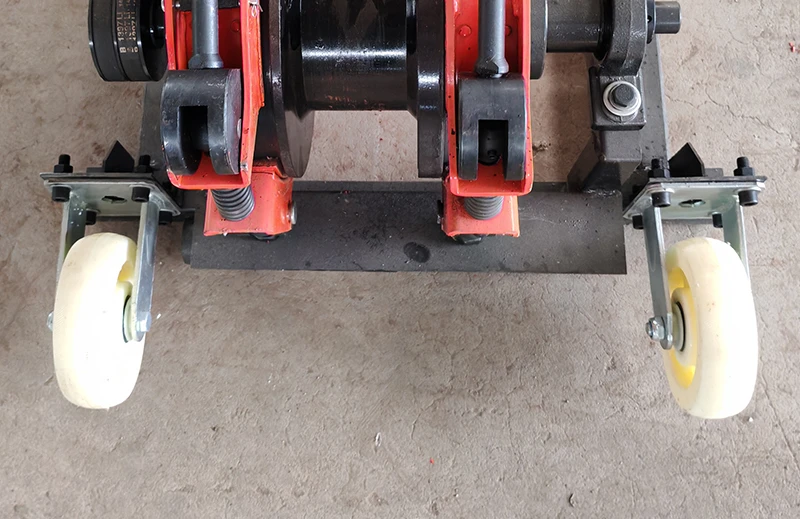

ruedas para caminar

Equipado con un mecanismo para caminar con ruedas, es conveniente para traslados a corta distancia.

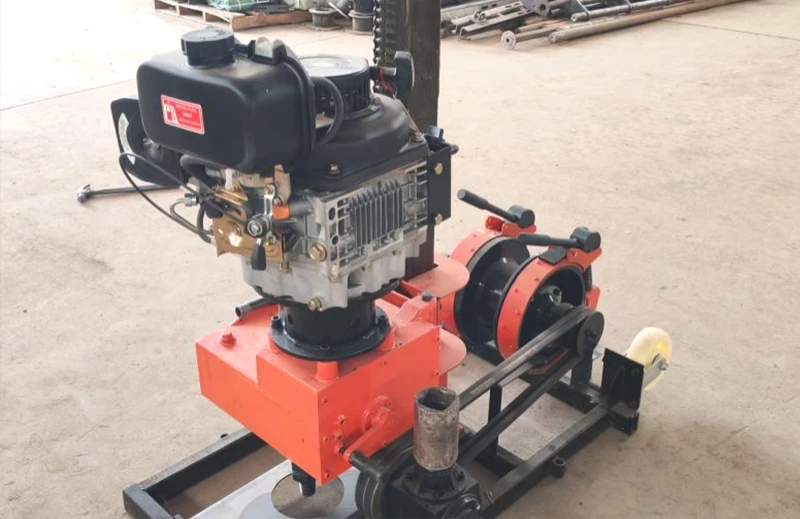

Unidad de potencia

Utilizando motores de marcas reconocidas, el funcionamiento es estable. El potente motor y la configuración de alto rendimiento garantizan una vida útil más larga de la máquina.

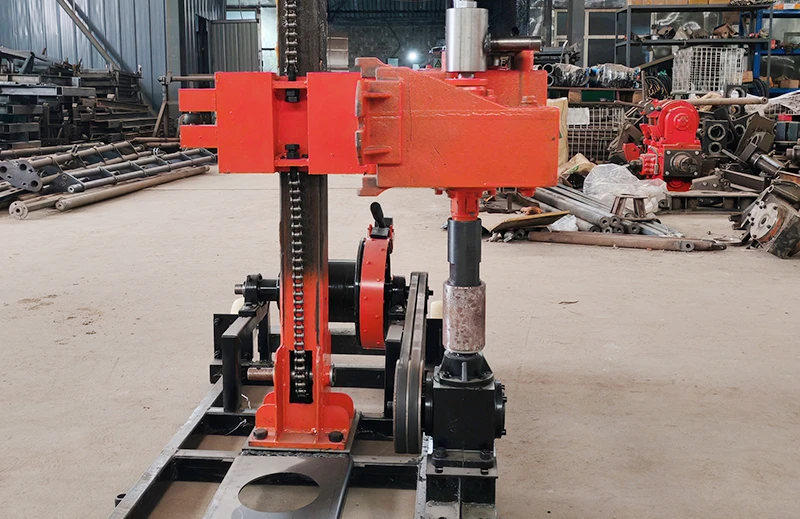

Cabezal de taladro

Compatible con varias herramientas de perforación. La caja de cambios tiene tres marchas: marcha alta, marcha baja y marcha neutra.

Estos engranajes se pueden ajustar según los diferentes terrenos para que el proceso de perforación sea más eficiente.

Mástil

Equipado con un soporte, el proceso de perforación se vuelve más estable al mismo tiempo que ahorra mano de obra y mejora la eficiencia del trabajo.

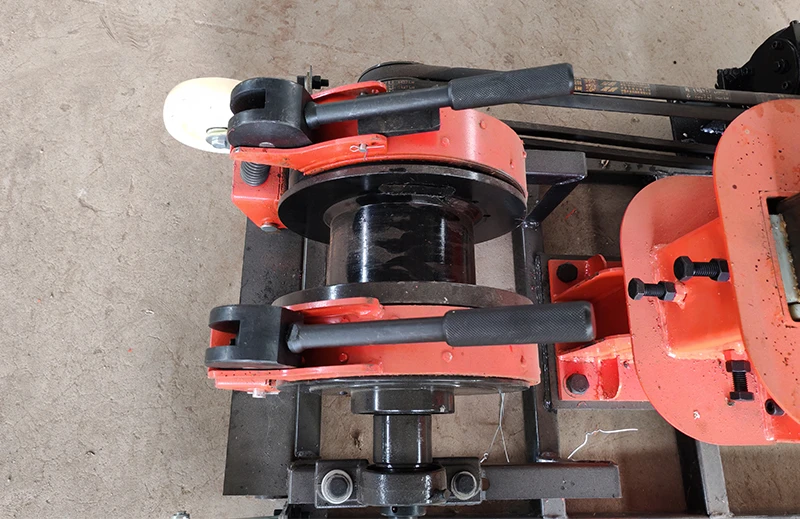

Cabrestante

Equipada con un cabrestante, la perforación geológica se puede elevar de forma más cómoda y eficaz. El cabrestante, cuando se combina con un martillo pesado, se puede utilizar para pruebas de penetración estándar, extracción de suelo y sondeo.
