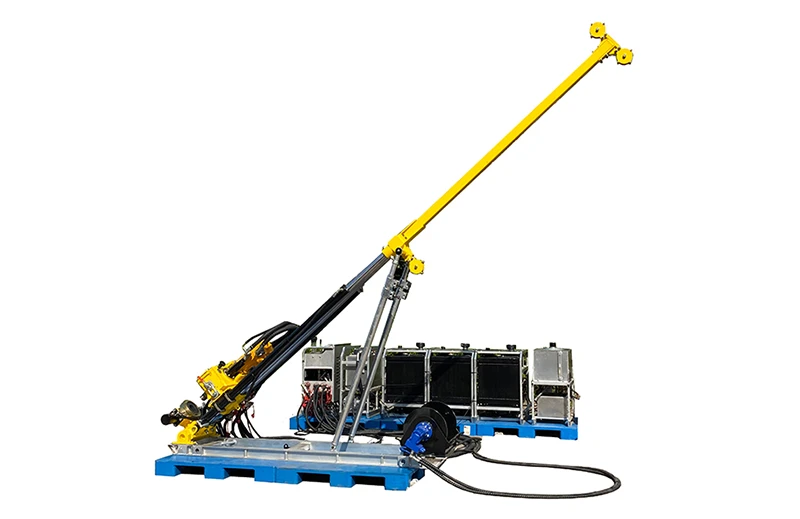

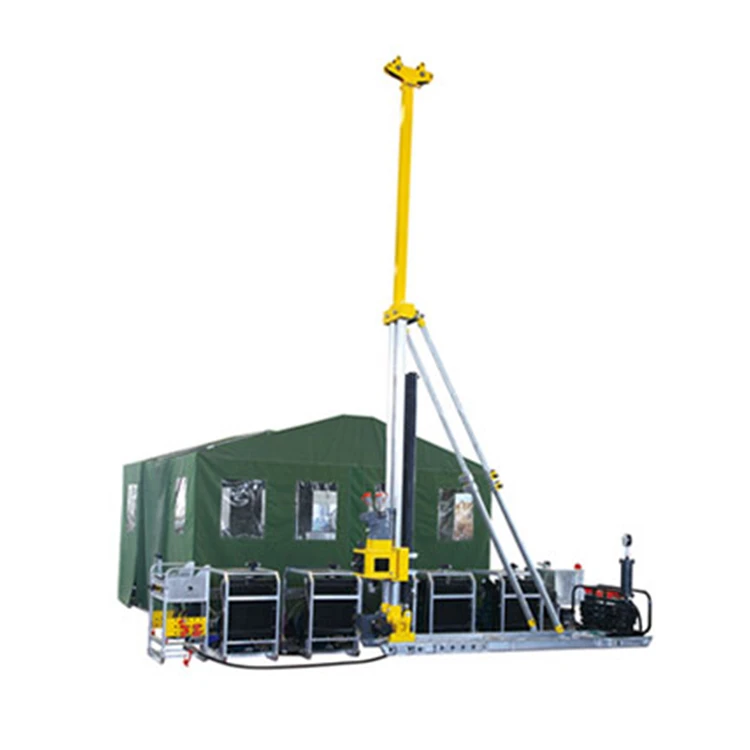

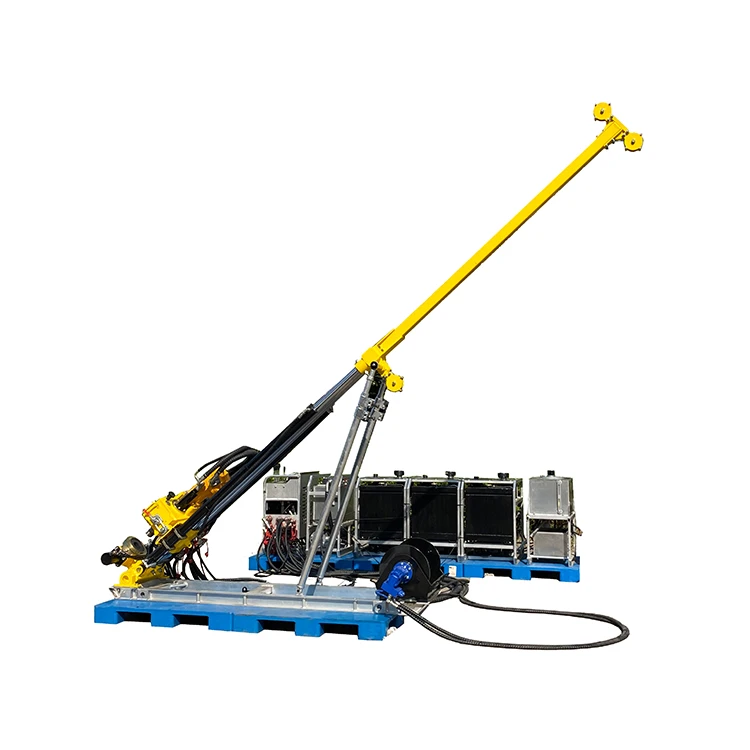

La plataforma de perforación portátil totalmente hidráulica XDQB-6 se utiliza ampliamente en prospección geológica y exploración minera debido a su fácil acceso, alta eficiencia de perforación y rápida reubicación; estudio de ingeniería de ferrocarriles, carreteras, puentes, conservación de agua y energía hidroeléctrica y de túneles; también se puede utilizar en estudios geológicos de proyectos de construcción municipal y civil; estudio de ingeniería de ferrocarriles, carreteras, puentes, conservación de agua y energía hidroeléctrica y de túneles; también se puede utilizar para estudios geológicos de ingeniería, como construcciones municipales y civiles; especialmente bueno para perforaciones y levantamientos topográficos en áreas montañosas, bosques, mesetas y otras áreas con terreno complejo y transporte inconveniente. Ahorra en gran medida la inversión en la construcción de caminos temporales, acorta el período de exploración, ahorra mano de obra y reduce los riesgos y costos de manejo para los clientes.
| Unidad de potencia | Modelo | V1505-T |
| Unidad de potencia | Potencia (kilovatios) | 33 |
| Unidad de potencia | Velocidad de rotación (rpm/min) | 3000 |
Características principales de la plataforma de perforación de núcleo hidráulica portátil XDQB-6
La plataforma de perforación adopta accionamiento hidráulico, diseño modular, estructura segura y confiable, fácil de operar, reduce la intensidad de la mano de obra y es más fácil de usar; el bastidor de perforación tipo mástil, sin torre de perforación, se puede perforar en cualquier ángulo de 45 a 90 grados; las piezas clave adoptan marcas reconocidas internacionalmente, que son potentes, estables y confiables; el sistema hidráulico está altamente integrado, no pierde aceite y tiene una tasa de fallas muy baja; alta eficiencia de perforación y menos accidentes.
Principales parámetros técnicos
|
Modelo |
XDQB-3 |
XDQB-4 |
XDQB-6 |
XDQB-8 |
|
|
Capacidad de perforación |
Por cierto (Φ55) m |
450 |
600 |
800 |
1000 |
|
NTW (Φ71) m |
300 |
400 |
600 |
800 |
|
|
HTW (Φ89) metro |
150 |
200 |
400 |
600 |
|
|
Unidad de potencia |
Modelo |
V1505-T |
V1505-T |
V1505-5T |
V1505-5T |
|
Potencia (kilovatios) |
33 |
33 |
33 |
33 |
|
|
Velocidad de rotación (rpm/min) |
3000 |
3000 |
3000 |
3000 |
|
|
|
1+1 |
2 |
3 |
4 |
|
|
Potencia total (kilovatios) |
33+13.2 |
66 |
99 |
132 |
|
|
Cabezal de taladro |
Velocidad de rotación (rpm/min) |
0~1300 |
0~1300 |
0~1300 |
0~1300 |
|
Par giratorio máximo del husillo (N.m) |
600 |
760 |
1170 |
1565 |
|
|
Fuerza de tracción máxima (KN) |
100 |
120 |
160 |
160 |
|
|
Máx. Fuerza de alimentación (KN) |
50 |
62 |
80 |
80 |
|
|
Carrera de alimentación (mm) |
1800 |
1800 |
1800 |
1800 |
|
|
Ángulos de perforación(°) |
45°~90° |
45°~90° |
45°~90° |
45°~90° |
|
|
sistema hidráulico |
Presión máxima (MPa) |
16 |
20 |
25 |
25 |
|
Bomba de lodo |
Modelo |
BW100/6-X |
BW100/6 |
BW100/6 |
BW100/6 |
|
Salida máxima (l/min) |
100 |
100 |
100 |
100 |
|
|
Presión máxima (MPa) |
6 |
6 |
6 |
6 |
|
|
Cabrestante principal |
Capacidad de elevación (KN) |
10 |
10 |
10 |
10 |
|
|
6 |
6 |
6 |
6 |
|
|
Abrazadera de pie |
Rango de sujeción (mm) |
Por cierto/NTW/HTW |
Por cierto/NTW/HTW |
Por cierto/NTW/HTW |
Por cierto/NTW/HTW |
|
LD. del orificio del husillo (mm) |
134 |
134 |
134 |
134 |
|
Avances en el diseño de tecnología, no podemos cambiar el aviso efectivo del producto, ¡perdóneme!
Estructura

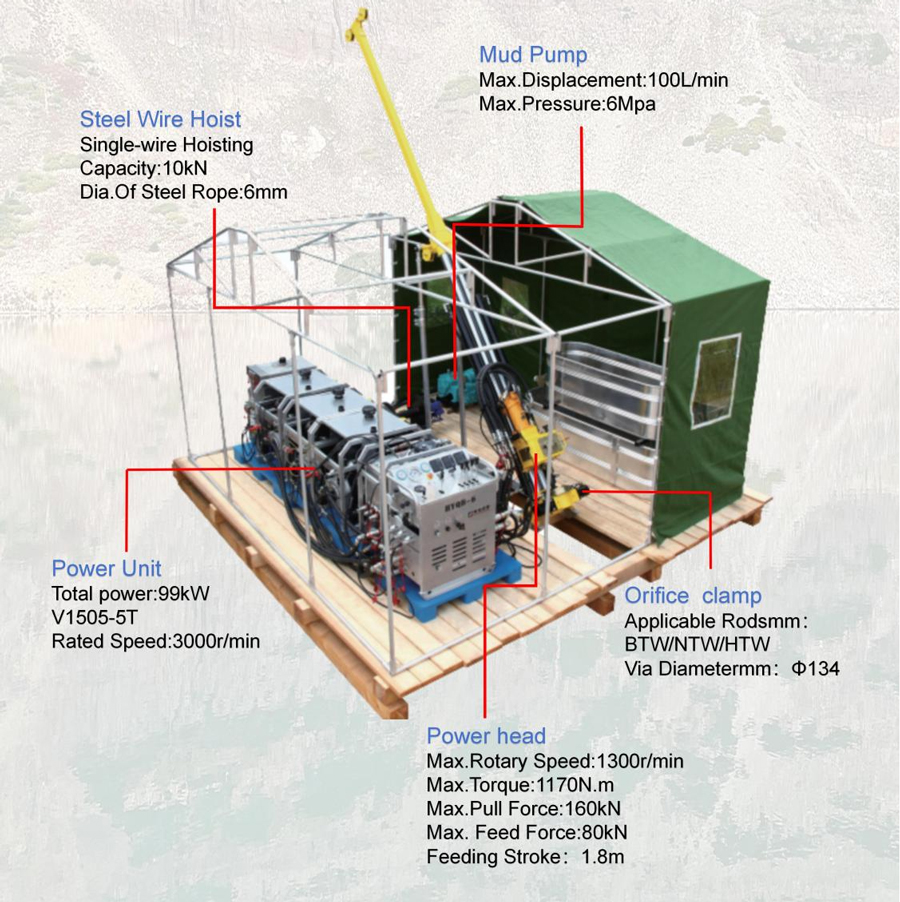

Los componentes de la plataforma de perforación de núcleo hidráulica portátil XDQB-6: 1.Máquina principal, 2.Panel de operación, 3.Unidad de energía, 4.Bomba de lodo (4 partes)
Los componentes principales se describen a continuación.
01

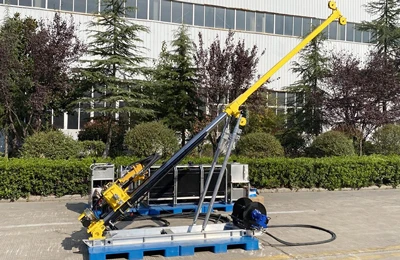

Máquina principal
El cuerpo principal se compone principalmente de cinco componentes: ① abrazadera de pie; ② conjunto del mástil; ③ cabezal de potencia; ④ cabrestante; ⑤ base
La descripción de la máquina principal es la siguiente:

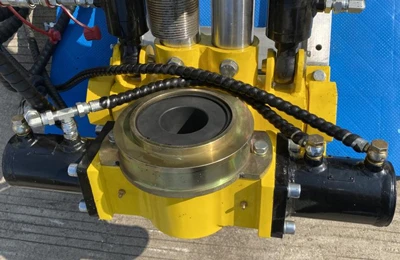

① Abrazadera de pie
Tiene la estructura de sujeción o liberación de mandril hidráulico con dos cilindros que empujan el manguito cónico. Tiene la función de: ① Para trabajar junto con el cabezal de perforación, la abrazadera puede sujetar la varilla para hacer y romper. ② Hay un centralizador para controlar la confiabilidad de la varilla para garantizar la perforación del pozo.
② Mástil
El sistema universal de doble soporte forma con la viga de alimentación una estructura espacial triangular. Puede perforar en cualquier ángulo, desde 45 grados hasta 90 grados, lo que garantiza la estabilidad y confiabilidad del haz de alimentación en cualquier ángulo.

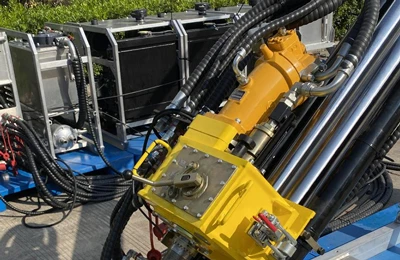

③ Cabezal de potencia
Su forma es una estructura de transmisión superior impulsada por un motor hidráulico, con regulación hidráulica continua de velocidad y un sistema de engranajes mecánico de dos velocidades. Previene el desenganche accidental de la tubería de perforación, tiene una gran fuerza de propulsión y alta eficiencia.

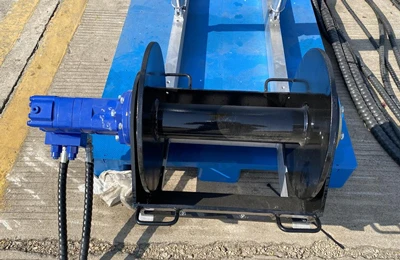

④ Cabrestante
El control hidráulico se logra retrayendo y extendiendo el cable de acero para levantar y bajar la carga.
02

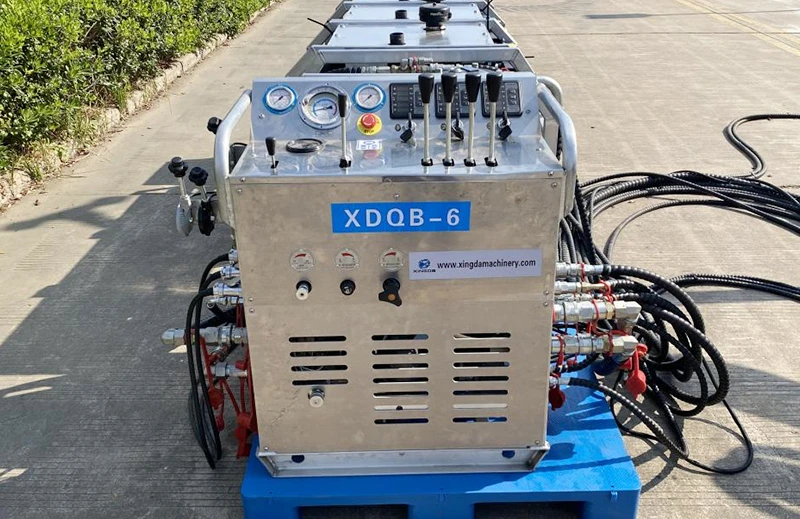

Panel de control
La válvula de operación está altamente centralizada, con control flexible, rendimiento estable y alta controlabilidad. También es más estético y directo.
03

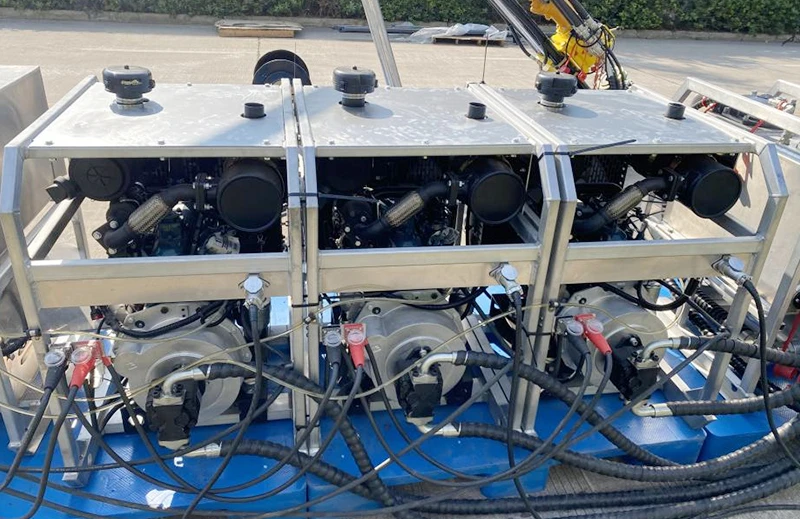

Unidad de potencia
Diseño modular, conveniente para el transporte. Equipada con motores de marcas reconocidas, la máquina funciona de manera estable. El potente motor y la configuración de alto rendimiento garantizan una vida útil más larga de la máquina.
