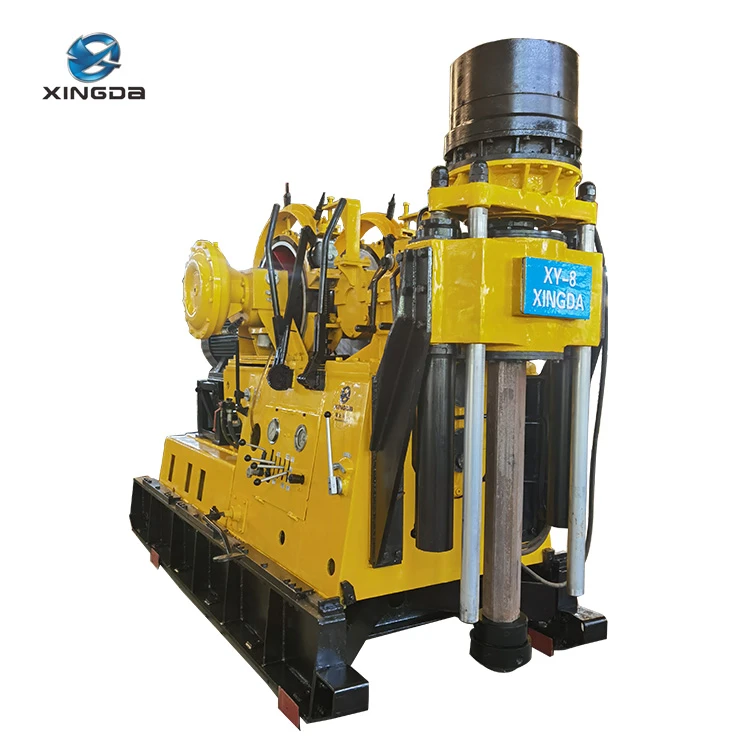

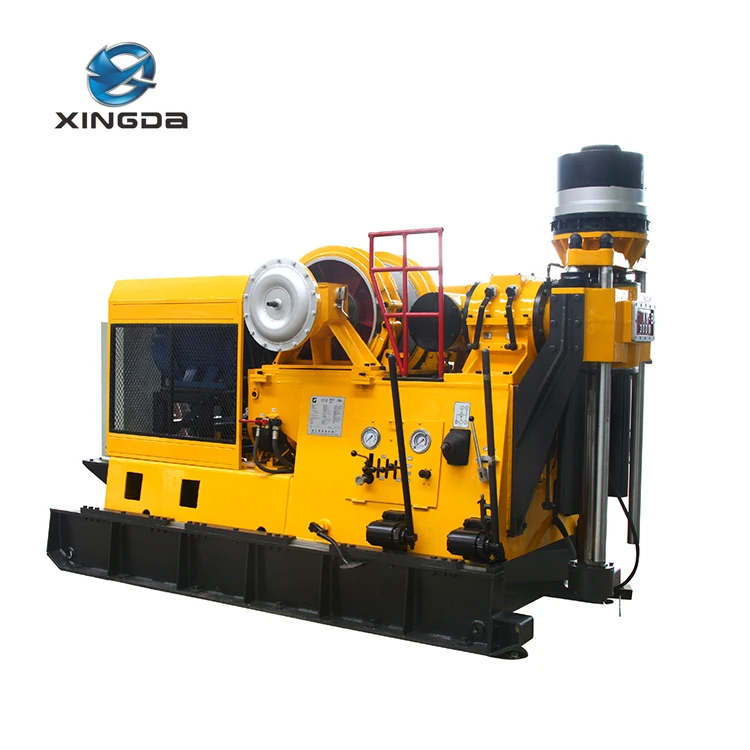

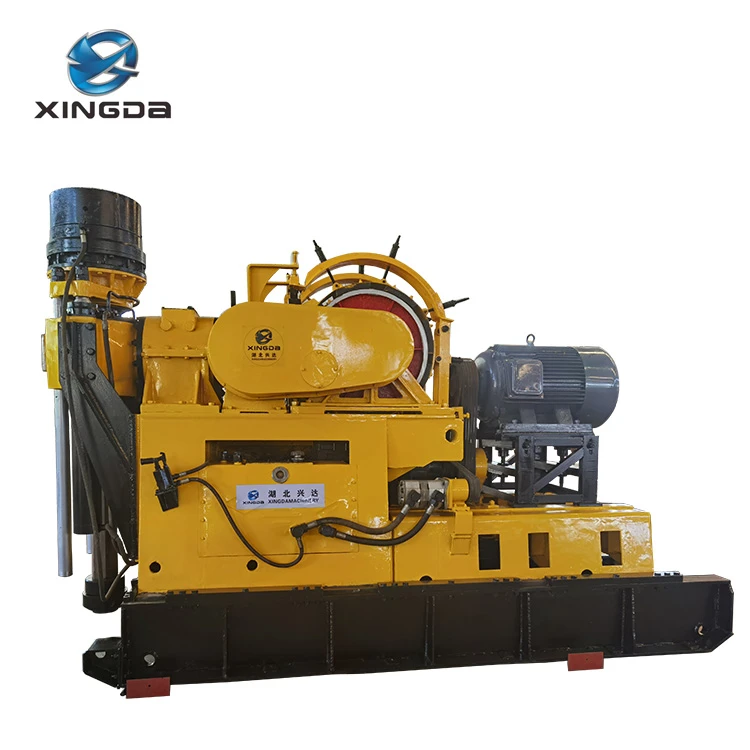

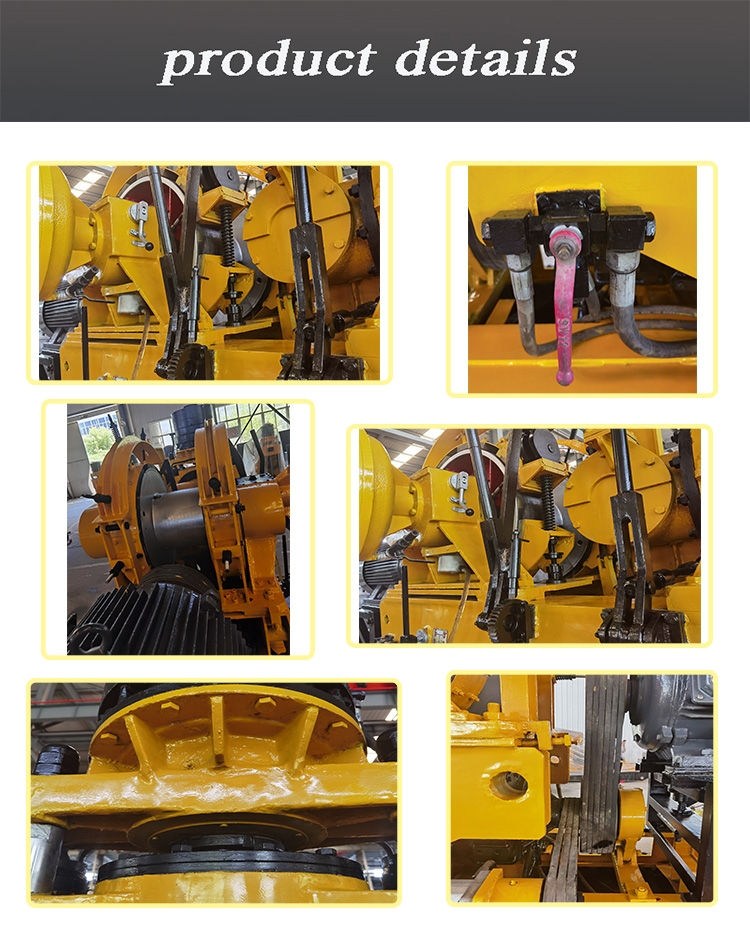

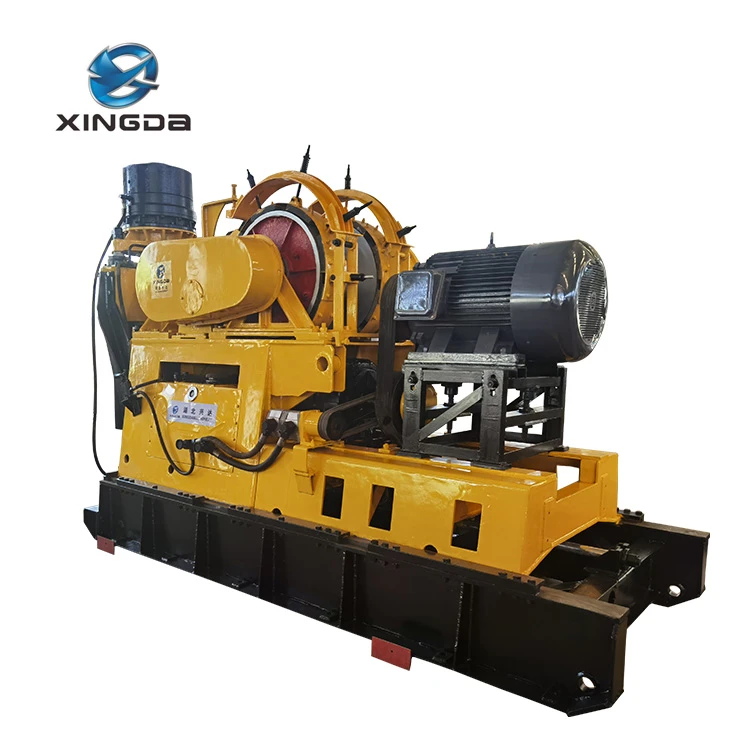

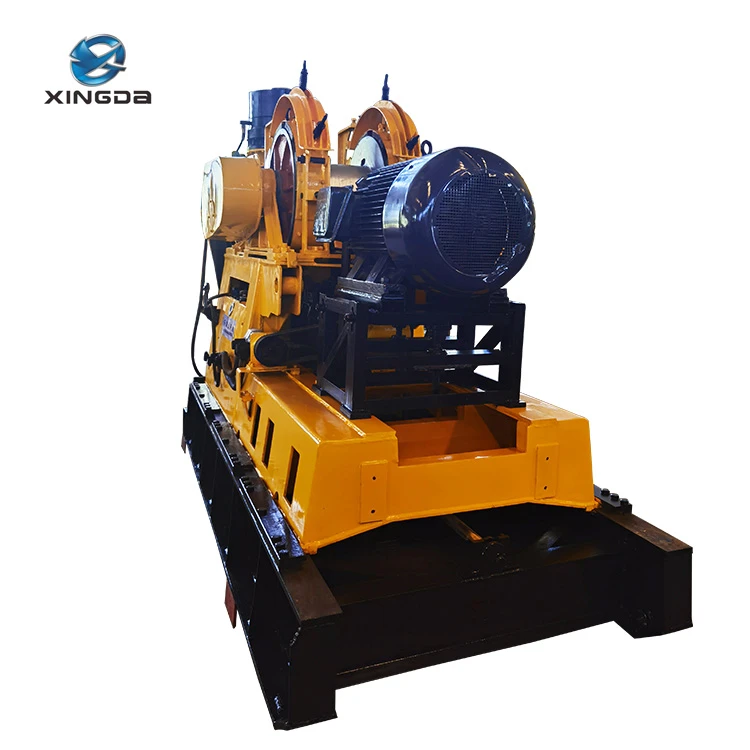

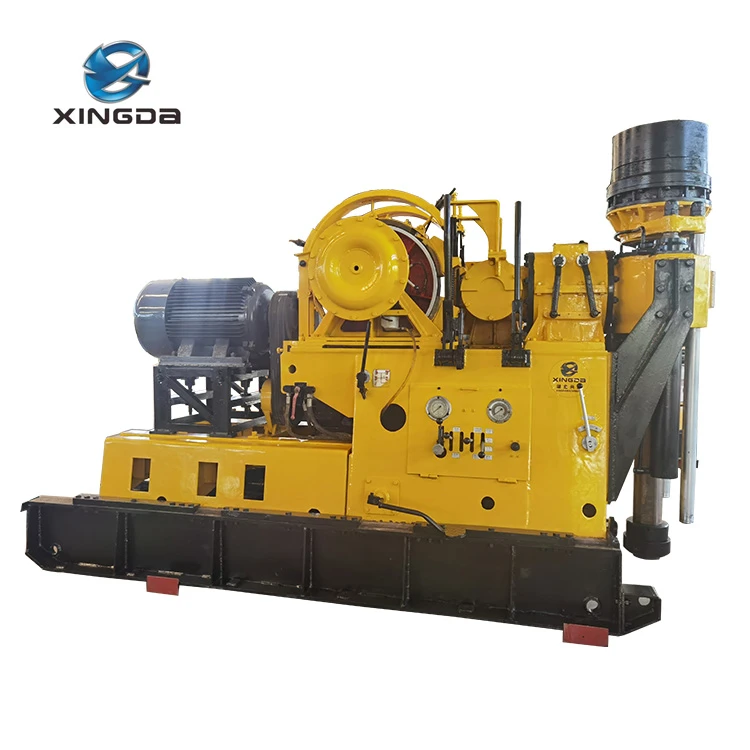

Equipos de perforación de núcleos XY-8 y XY-8B

El tipo de equipos de perforación de núcleos XY-8 y XY-8B son un tipo de equipo de perforación de núcleos para perforación de orificios de profundidad media y grande utilizando puntas de diamante y carburo. brocas, con transmisión mecánica, rotación de husillo, alimentación hidráulica.

Contenido del tambor de bobinado		185m
Máx. fuerza de elevación		125kN
Peso (sin unidad de potencia)		7900 kilos

Consulta ahora Contáctanos

Características Principales parámetros técnicos

Características

Los equipos de perforación con núcleo XY-8 y XY-8B son un tipo de equipo de perforación con núcleo para perforación de pozos de profundidad media y grande utilizando brocas con punta de diamante y carburo, con transmisión mecánica, rotación del husillo y alimentación hidráulica.

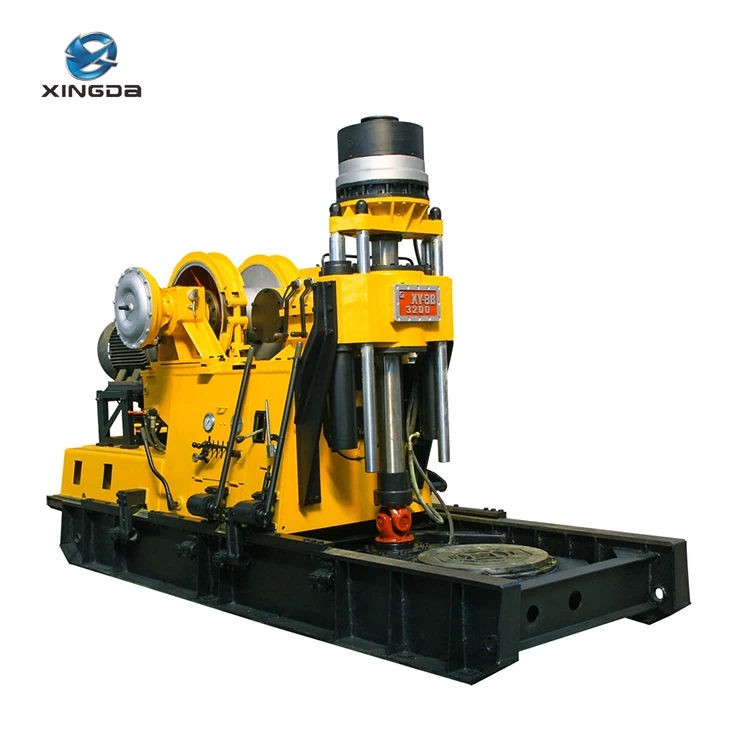

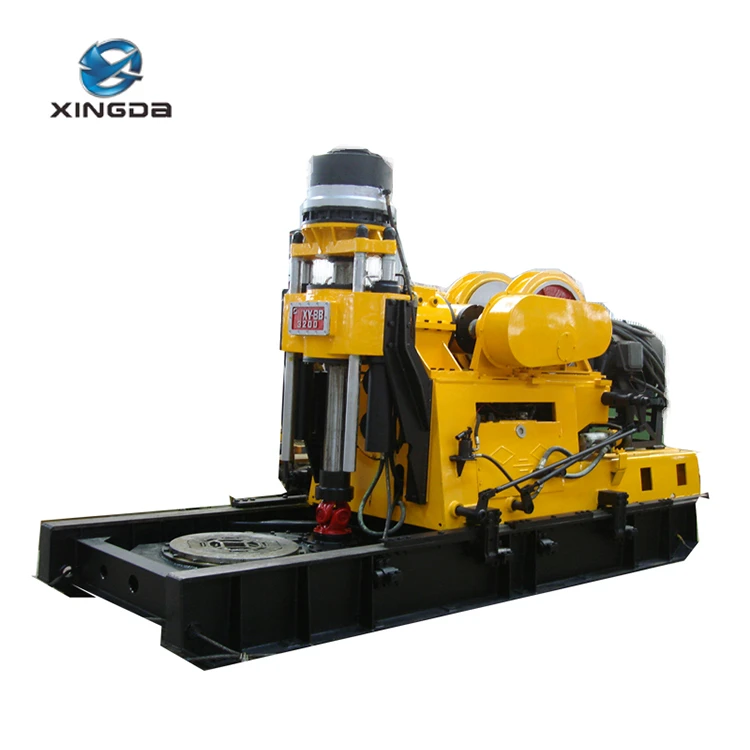

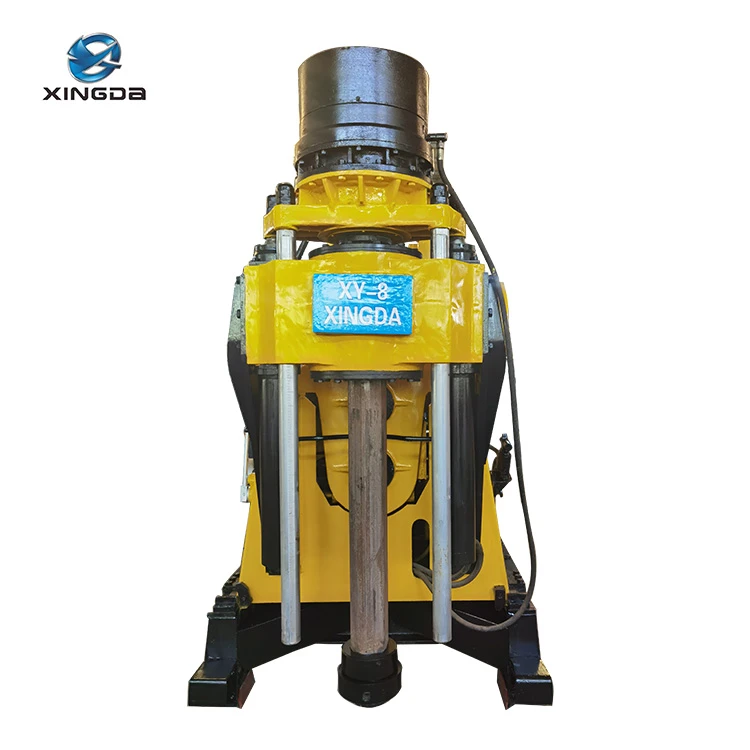

XY-8 es un tipo de equipo de perforación de husillo vertical y XY-8B es una máquina perforadora rotativa.

Los equipos de perforación se aplican a la prospección de depósitos minerales sólidos metálicos y no metálicos; exploración y explotación de petróleo y gas natural a poca profundidad; explotación de pozos geotérmicos, ventilación y drenaje de minas y también construcción básica de pilotes de gran diámetro de pozo. Podrían usarse ampliamente en geología, metalurgia, carbón, hidrogeología, pozos hidrológicos e ingeniería y otros campos industriales.

Los equipos de perforación con núcleo XY-8 y XY-8B tienen las siguientes características: un amplio rango y velocidades de perforación razonables; gran capacidad de unidad de potencia; gran par de salida; polipasto en disposición horizontal; y los equipos también están equipados con freno hidráulico. También tienen un enorme poder de elevación; frenar fácil y rápidamente; son fáciles y convenientes de operar, confiables y seguros. Hay dos tipos para su selección: el XY-8, un tipo de equipo de perforación de husillo vertical; y XY-8B, una perforadora rotativa.

El XY-8 podría usarse como equipo de perforación de husillo vertical tradicional y el XY-8B podría usarse como máquina perforadora rotativa. Son los equipos de selección prioritarios y adecuados para la perforación de pozos de profundidad media y grande actualmente en China.

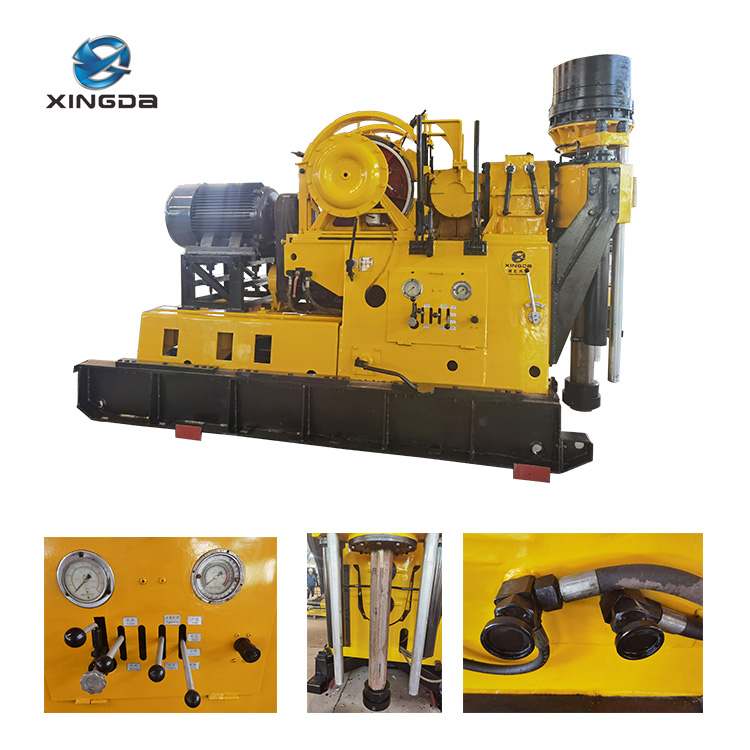

Equipos de perforación de núcleos XY-8 y XY-8B

Principales parámetros técnicos

modelo		XY-8	XY-8B	XY-9	XY-9B
Profundidad de perforación		2100-3200m	2300-3200m	2600-4200m	2800-4200m
Velocidad del husillo	Positivo	99, 168, 256, 363, 277, 467, 715, 1011 rpm	99, 168, 256, 363, 277, 467, 715, 1011rpm	82, 119, 170, 234, 333, 240, 338, 484, 683, 949 rpm	82, 119, 170, 234, 333, 240, 338, 484, 683, 949 rpm
Velocidad del husillo	Negativo	70, 194rpm	70, 194rpm	29, 84 rpm	29, 84 rpm
Par giratorio máximo del husillo		8682N.m		18610	18610N.m(Positivo)52024N.m(Negativo)
Carrera del husillo		1000 mm	800 mm	1200 mm
ID del husillo		118mm		118mm	118mm
Velocidad del plato giratorio	Positivo		41, 70, 107, 152, 116, 195, 299, 415 rpm		28, 41, 58, 80, 114, 82, 116, 166, 234, 326 rpm
Velocidad del plato giratorio	Negativo		29, 81 rpm		10, 28 rpm
Máx. par giratorio del plato giratorio			29638N.m(Negativo)		151390N.m(Negativo)54155N.m(Positivo)
Apertura del plato giratorio			395mm		494mm
poder		Motor eléctrico Y2-280M-490 kW/1480rpm	Motor eléctrico Y2-280M-490 kW/1480rpm	Y2-315L1-4motor eléctrico160 kW1480rpm	Motor eléctrico Y2-315L1-4160 kW/1480rpm
poder		Motor diésel YC6B180D134KW/1800rpm	Motor diésel YC6B180D134KW/1800rpm	Motor diésel YC6M265L-D20 170kw/1500rpm	Motor diésel YC6M265L-D20 170kw/1500rpm
Máx. capacidad de elevación del husillo		294kN		643kN
Máx. fuerza de presión del husillo		141kN		400kN
Dimensiones (largoanchoalto)		motor eléctrico 390516922603mm	Motor eléctrico de 441316922653mm	motor eléctrico 573020403400mm	motor eléctrico 700520403400mm
Dimensiones (largoanchoalto)		Motor diésel de 410518922803mm	Motor diésel de 441318922803mm	Motor diésel 608820403400mm	Motor diésel 736220403400m
Diámetro del alambre de acero		21,5 mm	21,5 mm	26mm	26mm
(m/s)Velocidad de elevación del polipasto con un solo cable				0,84, 1,21, 1,74, 2,45, 3,4	0,84, 1,21, 1,74, 2,45, 3,4
Contenido del tambor de bobinado		185m	185m	400m	400m
Máx. fuerza de elevación		125kN	125kN	165kN	165N
Carrera deslizante del equipo de perforación			690 mm	800 mm
Peso (sin unidad de potencia)		7900 kilos	9100kg	17000 kg (motor eléctrico) 17600 kg (motor diésel)	19900 kg (motor eléctrico) 20500 kg (motor diésel)
Kelly hexagonal				Φ114102, 8979mm	Φ114102, 8979, 110*110mm
Diámetro de la varilla de perforación				Φ114, 102, 89, 71mm	Φ114, 102, 89, 71mm
Máx. Carga muerta del plato giratorio					1335kN
Máx. Carga dinámica del tocadiscos.					720kN
