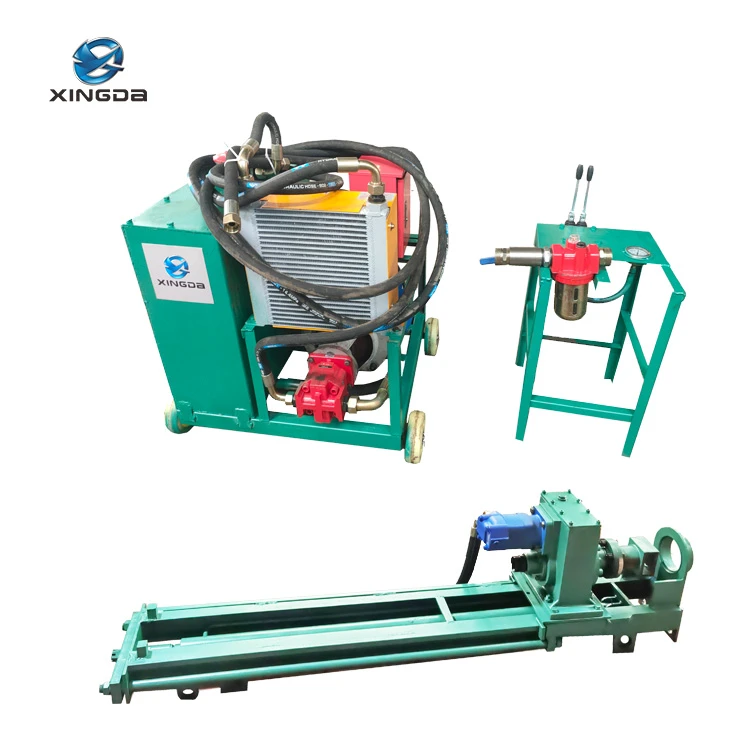

Plataforma de perforación DTH hidráulica portátil XDH-110 (150)

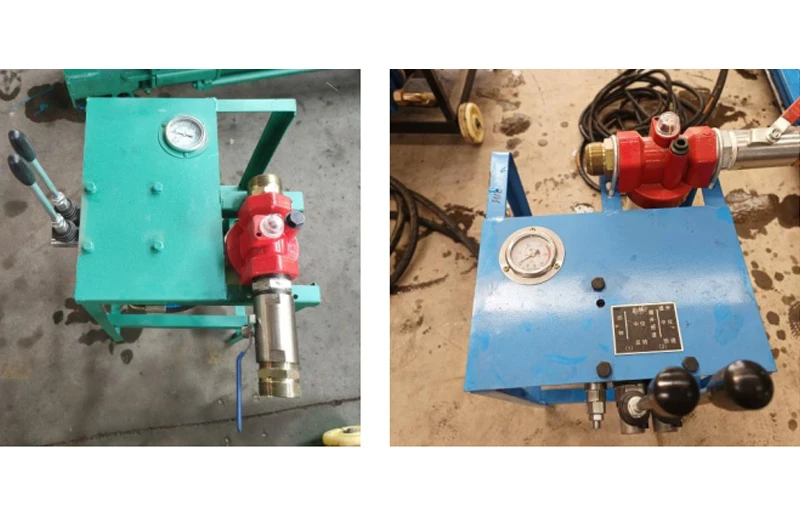

Consola de control

La consola de control es el dispositivo de control de la plataforma de perforación. Está compuesta por una válvula de control, un marco, un generador de niebla de aceite, un manómetro, etc. La válvula de inversión controla la alimentación del cabezal de potencia. El manómetro de la consola muestra la fuerza de alimentación del cabezal de perforación. El generador de niebla de aceite atomiza el aceite lubricante y lo inyecta en el sistema neumático. Lubrica las piezas móviles como las válvulas solenoides y los cilindros para reducir la fricción mecánica y prolongar la vida útil del equipo. La consola de control tiene una estructura simple y es fácil de operar y mover.

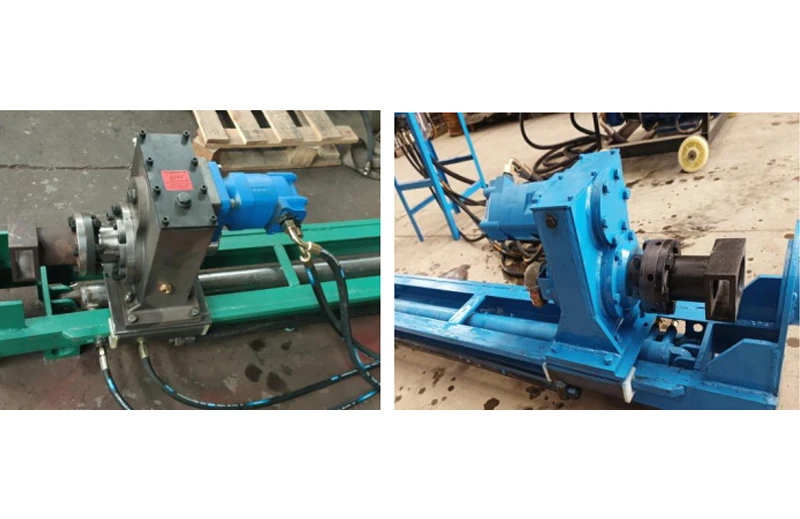

Conjunto de cabezal de potencia

Consta de motor neumático de 3kw o 4kw, reductor y caja de transmisión. Tiene gran potencia y alta eficiencia. Precauciones: La caja debe llenarse con mantequilla antes de usarla, de lo contrario reducirá la vida útil del engranaje.

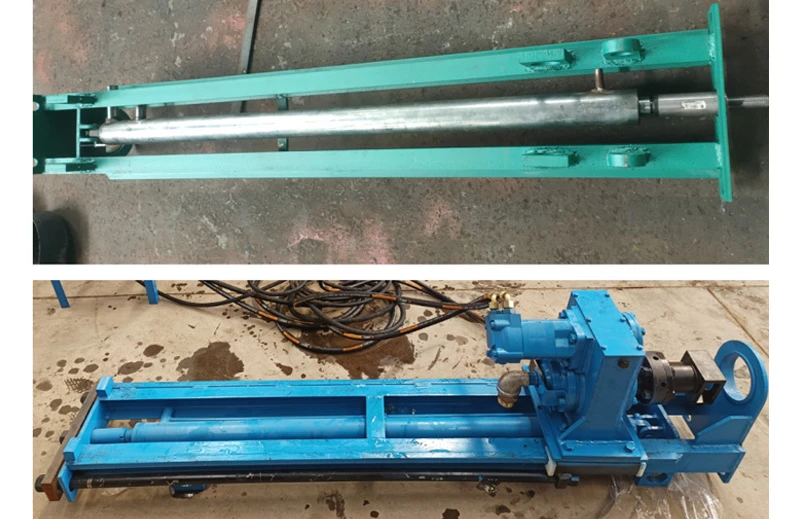

Montaje del mástil

Consta de mástil y cilindro de aire. El mástil está fabricado en acero soldado de alta resistencia, de peso ligero y alta resistencia. Precauciones: cuando lo use durante mucho tiempo y encuentre una fuga de aire en el cilindro, reemplace el anillo de sellado en la culata al final del cilindro a tiempo y verifique si la copa del pistón en el vástago del pistón blanco está dañada por el camino.

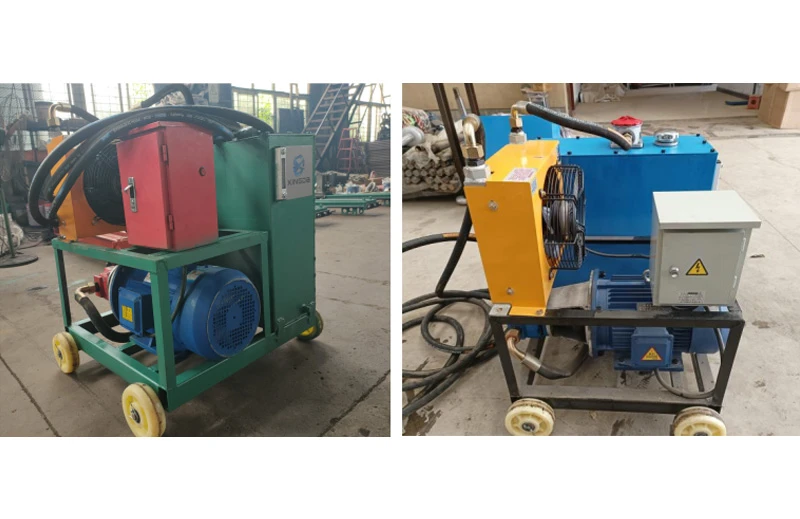

estación de bombeo

Esta estación de bombeo consta de un sistema de energía integrado y un tanque de aceite. El sistema de energía incluye componentes eléctricos, radiadores, gabinetes eléctricos, etc. El motor impulsa la bomba de aceite para convertir la energía mecánica en energía hidráulica y luego impulsa los elementos actuadores para operar. El tanque de combustible de gran capacidad garantiza el buen funcionamiento de la plataforma de perforación durante un largo período de tiempo.

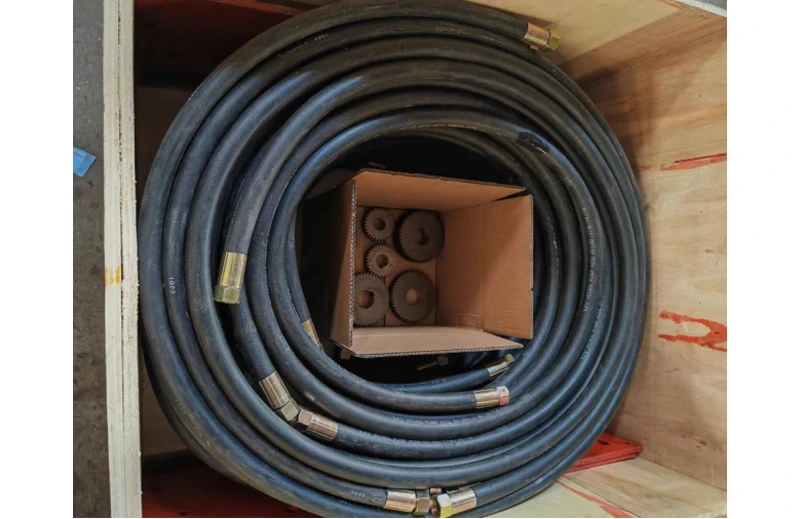

Manguera de conexión

Al utilizar caucho de alta densidad, tiene una excelente flexibilidad y es muy resistente al desgaste. Las juntas están firmemente conectadas a las tuberías y tienen un rendimiento estable.
