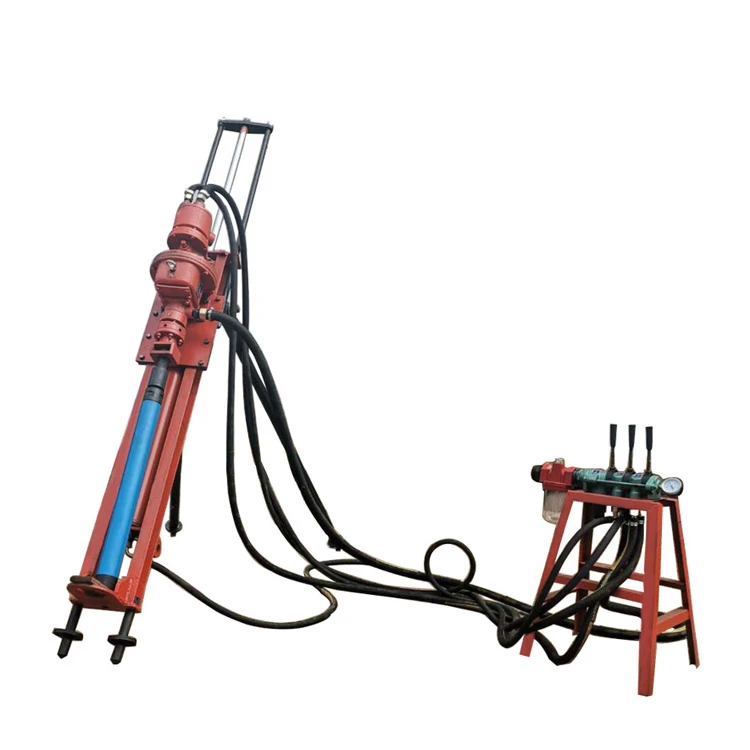

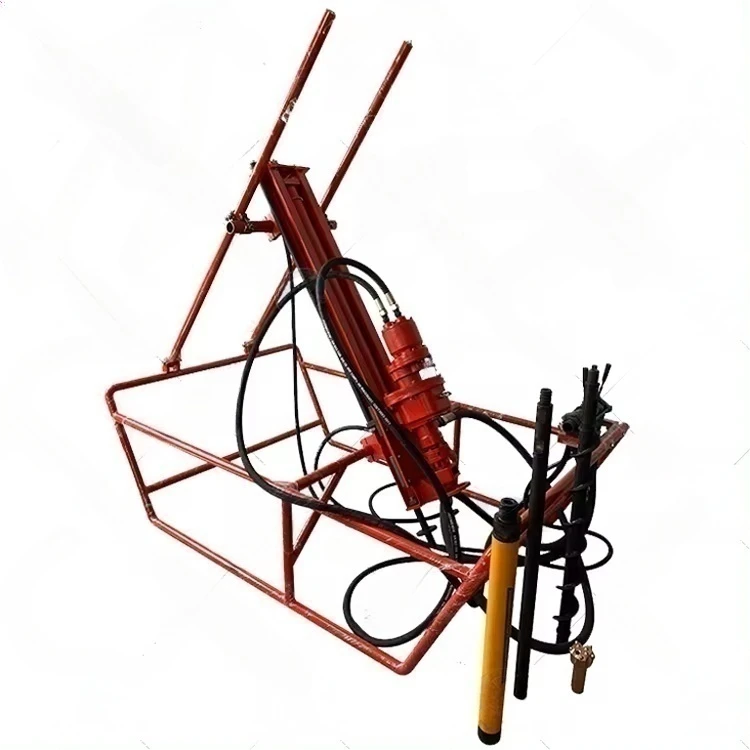

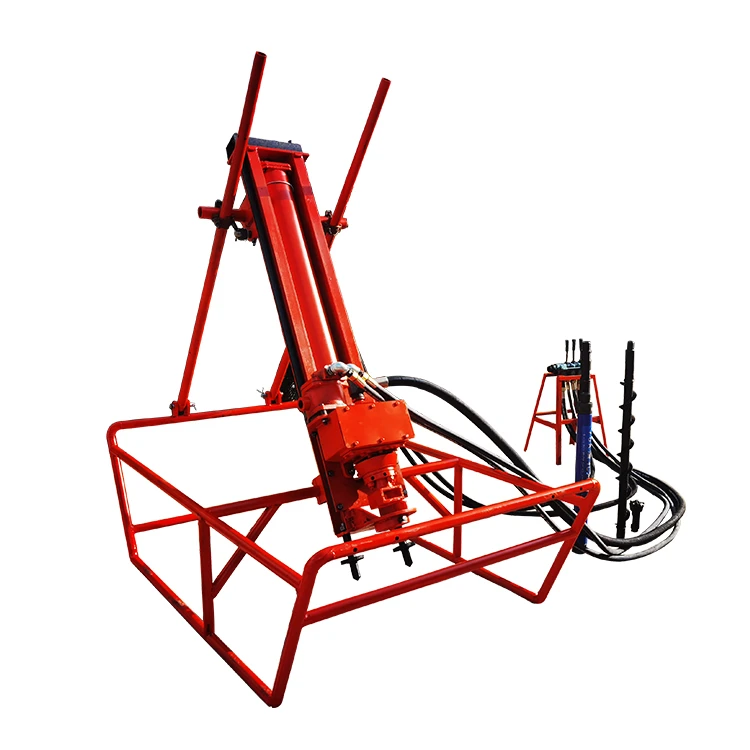

Plataforma de perforación neumática DTH XDQ-70 (100)

La plataforma de perforación DTH neumática de la serie Xingda XDQ se aplica ampliamente en carreteras, defensa nacional, conservación de agua, perforación de pequeños pozos de voladura en minas a cielo abierto, proyectos de protección de pendientes, etc. Es especialmente útil para áreas accidentadas y accidentadas donde otras plataformas de perforación DTH no pueden funcionar normalmente.

Dureza de la roca	≥20	≥20
Presión de trabajo	0,5 ~ 0,7 MPa	0,5-0,7 MPa
Longitud de la varilla	1025mm	1025mm

Consulta ahora Contáctanos

Características principales Principales parámetros técnicos Estructura Los componentes principales se describen a continuación.

Características principales de la plataforma de perforación neumática DTH XDQ-70(100)

La plataforma de perforación sumergible neumática serie XDQ presenta una estructura compacta, operación simple, velocidad de perforación rápida, alta eficiencia, facilidad de desmontaje y portabilidad.

Principales parámetros técnicos

Modelo	XDQ70	XDQ100
Diámetro del agujero	50~90 mm	80-130 mm
Dureza de la roca	≥20	≥20
Profundidad del agujero	≥15m	≥25m
Velocidad de rotación	110 rpm	110-160 rpm
Especificaciones de la varilla	42mm	50mm/60mm
Presión de trabajo	0,5 ~ 0,7 MPa	0,5-0,7 MPa
Consumo de aire	7m³/min	13m³/min
Fuerza de elevación	3600N	9600N
Potencia del motor neumático	3kW	4kW
Longitud de la varilla	1025mm	1025mm
Peso	150 kilos	450 kilos
Dimensión	1740260420mm	2230380550mm
Observación	neumático	neumático
Compresor de aire de tornillo portátil	550CFM, 15bar para 2 juegos de trabajo XDQ70	460CFM, 10bar para 1 juego XDQ100

Avances en el diseño de tecnología, no podemos cambiar el aviso efectivo del producto, ¡perdóneme!

Estructura

Los componentes de la plataforma de perforación DTH neumática XDQ-70(100): 1. Consola de control, 2. Conjunto del cabezal de potencia, 3. Conjunto del mástil, 4. Manguera de conexión (4 piezas)

Los componentes principales se describen a continuación.

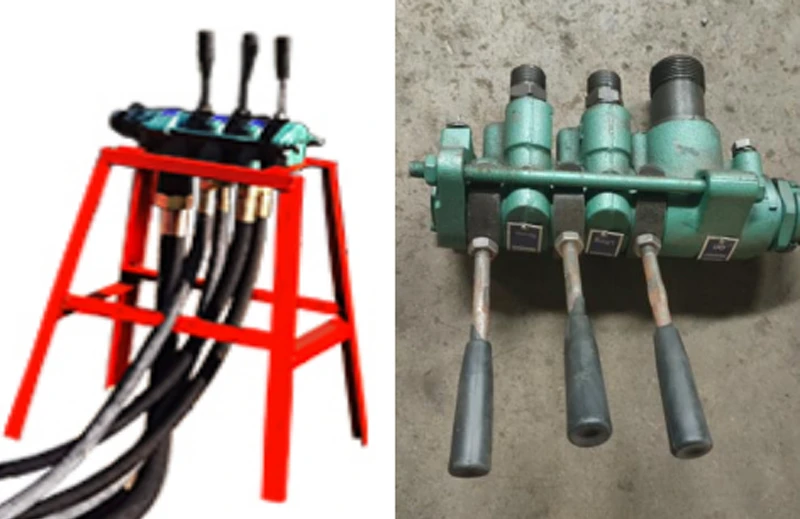

Consola de control

Consiste en una válvula de control y un marco. La estructura es simple y fácil de mover.

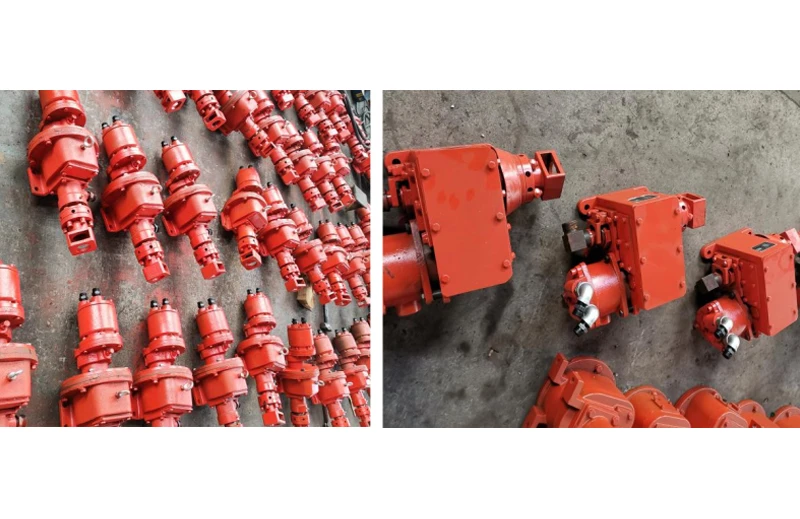

Conjunto de cabezal de potencia

Consta de motor neumático de 3kw o 4kw, reductor y caja de transmisión. Tiene gran potencia y alta eficiencia. Precauciones: La caja debe llenarse con mantequilla antes de usarla, de lo contrario reducirá la vida útil del engranaje.

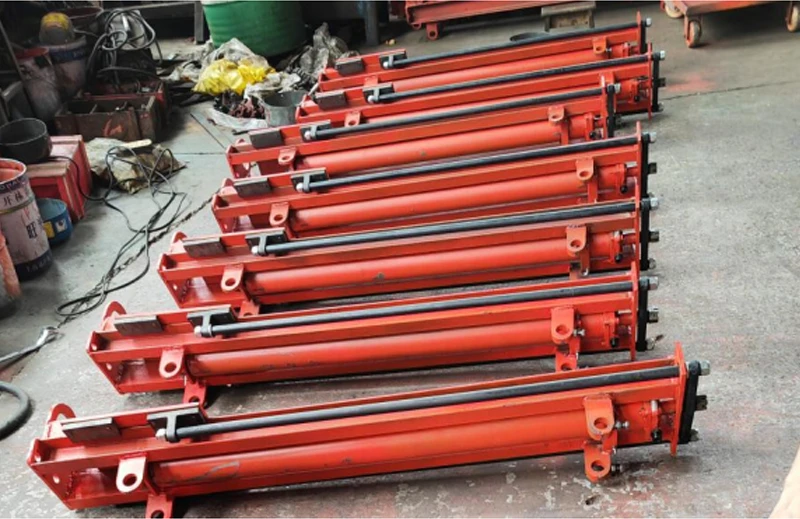

Montaje del mástil

Consta de mástil y cilindro de aire. El mástil está fabricado en acero soldado de alta resistencia, de peso ligero y alta resistencia. Precauciones: cuando lo use durante mucho tiempo y encuentre una fuga de aire en el cilindro, reemplace el anillo de sellado en la culata al final del cilindro a tiempo y verifique si la copa del pistón en el vástago del pistón blanco está dañada por el camino.

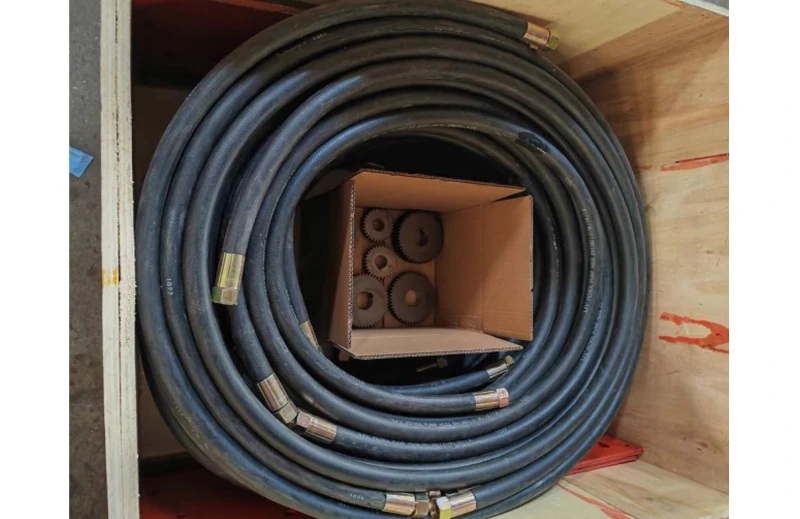

Manguera de conexión

Al utilizar caucho de alta densidad, tiene una excelente flexibilidad y es muy resistente al desgaste. Las juntas están firmemente conectadas a las tuberías y tienen un rendimiento estable.

XDQ70 incluye 1 manguera de 25 mm, 2 mangueras de 19 mm, 2 mangueras de 13 mm

XDQ100 incluye 1 manguera de 38 mm, 4 mangueras de 19 mm
