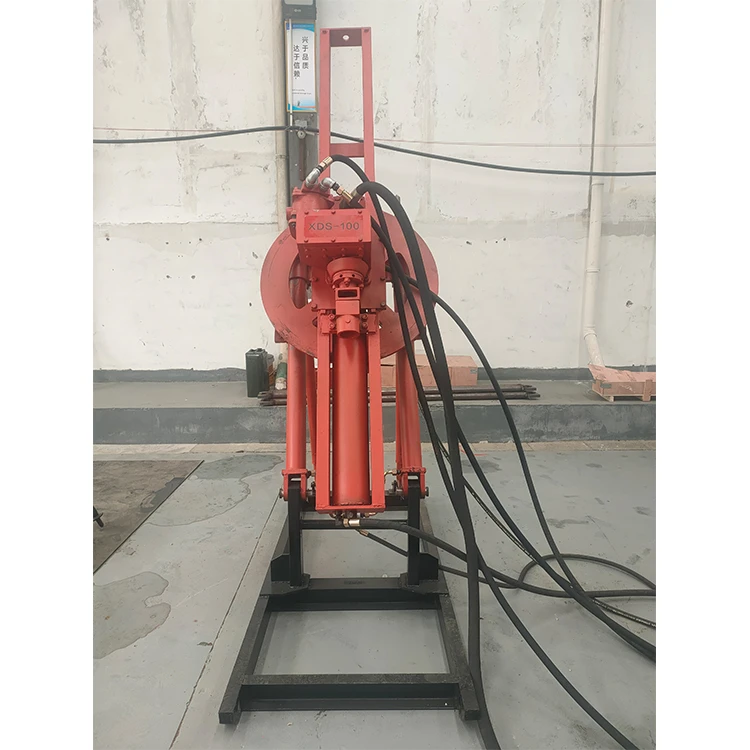

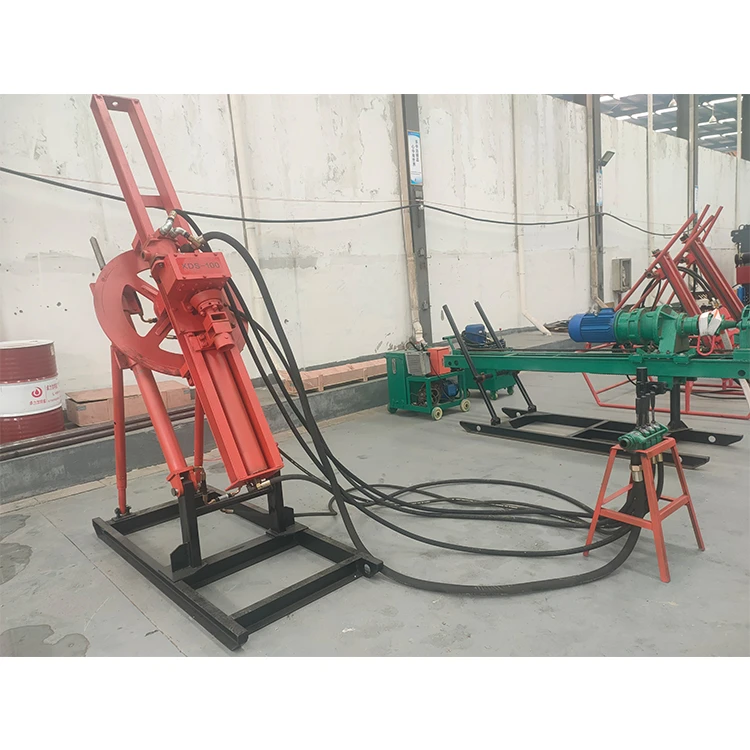

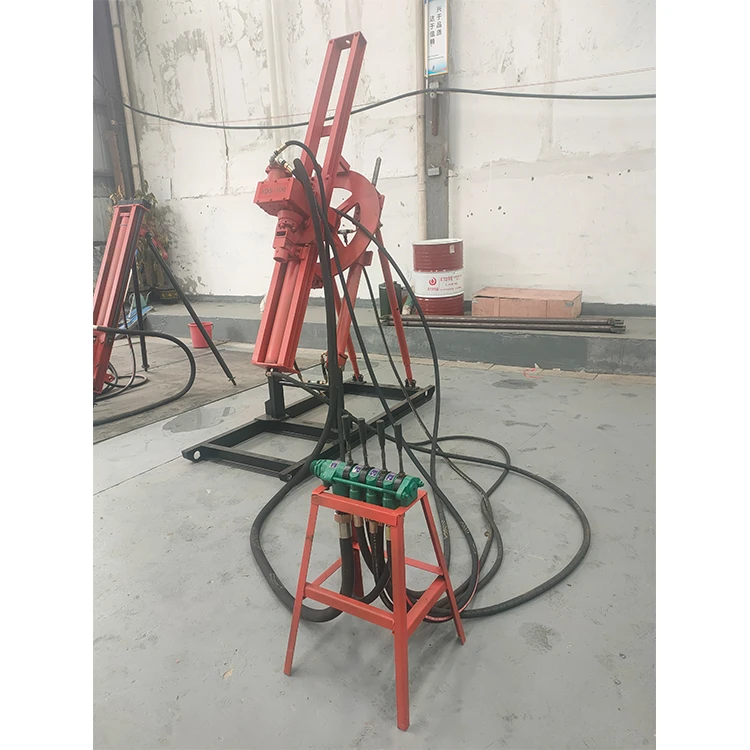

Equipo de perforación DTH de túnel tipo disco XDS-100

La plataforma de perforación DTH de túnel tipo disco XDS-100 es un equipo de perforación de rocas para pozos de profundidad media impulsado por aire comprimido y aceite hidráulico. Se utiliza principalmente para bielas en campos mineros subterráneos para perforar barrenos de voladura de profundidad media en forma de abanico o de anillo hacia arriba. También se puede utilizar para hundimiento de techos en tajeos subterráneos y soporte de pernos de anclaje en carreteras, así como para barrenos similares en proyectos de mampostería. El diámetro de perforación es de 80-130 mm y la profundidad de perforación es de más de 25 metros.

Consulta ahora Contáctanos

Características principales Principales parámetros técnicos Estructura Los componentes principales se describen a continuación.

Características principales de la plataforma de perforación DTH de túnel tipo disco XDS-100

La máquina perforadora de túneles tipo disco XDS-100 presenta una estructura compacta, operación simple, velocidad de perforación rápida, alta eficiencia, facilidad de desmontaje y portabilidad.

Principales parámetros técnicos

Modelo	XDS100
Diámetro del agujero	80-130 mm
Dureza de la roca	≥20
Profundidad del agujero	≥25m
Velocidad de rotación	110-160 rpm
Especificaciones de la varilla	50mm/60mm
Presión de trabajo	0,5-0,7 MPa
Consumo de aire	13m³/min
Fuerza de elevación	9600N
Potencia del motor neumático	4kW
Longitud de la varilla	1025mm
Peso	450 kilos
Dimensión	2230380550mm
Observación	neumático
Compresor de aire de tornillo portátil	460CFM, 10bar para 1 juego XDQ100
Ángulo de perforación	0-360°

Avances en el diseño de tecnología, no podemos cambiar el aviso efectivo del producto, ¡perdóneme!

Estructura

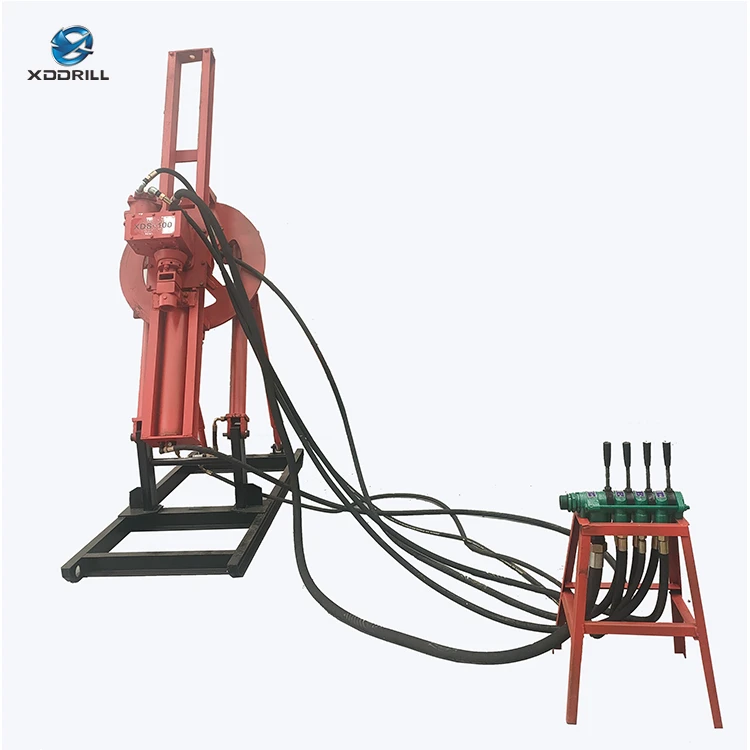

Los componentes de la plataforma de perforación DTH de túnel tipo disco XDS-100: 1. Consola de control, 2. Conjunto del cabezal eléctrico, 3. Conjunto del mástil, 4. Manguera de conexión, 5. Disco(5 partes)

Los componentes principales se describen a continuación.

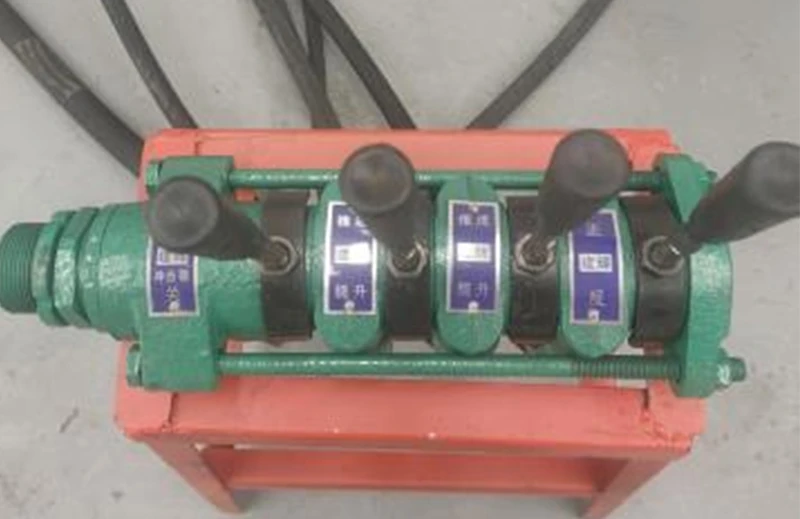

Consola de control

Consiste en una válvula de control y un marco. La estructura es simple y fácil de mover.

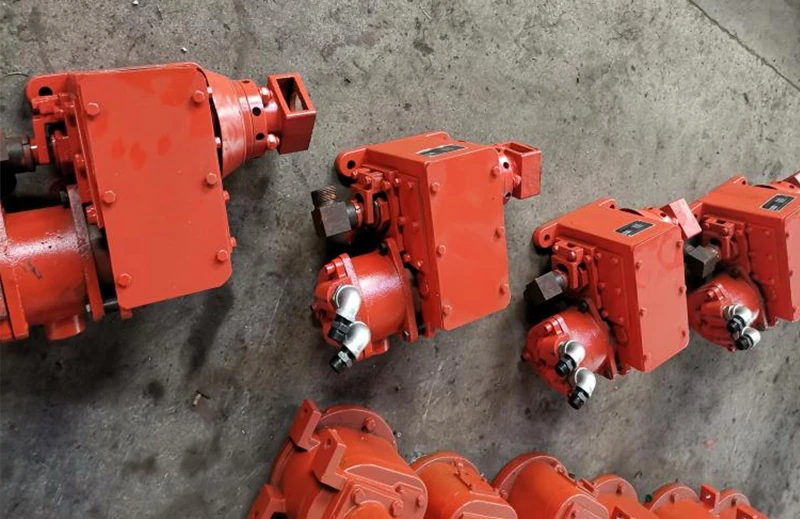

Conjunto de cabezal de potencia

Consta de motor neumático de 3kw o 4kw, reductor y caja de transmisión. Tiene gran potencia y alta eficiencia. Precauciones: La caja debe llenarse con mantequilla antes de usarla, de lo contrario reducirá la vida útil del engranaje.

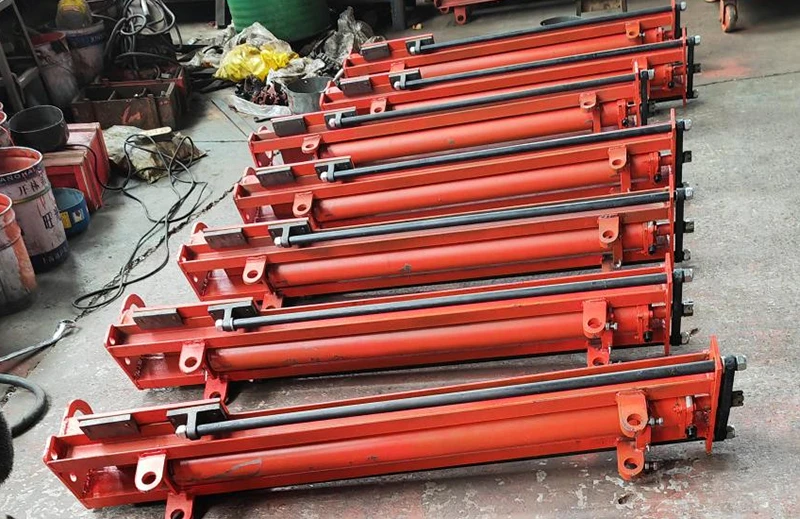

Montaje del mástil

Consta de mástil y cilindro de aire. El mástil está fabricado en acero soldado de alta resistencia, de peso ligero y alta resistencia. Precauciones: cuando lo use durante mucho tiempo y encuentre una fuga de aire en el cilindro, reemplace el anillo de sellado en la culata al final del cilindro a tiempo y verifique si la copa del pistón en el vástago del pistón blanco está dañada por el camino.

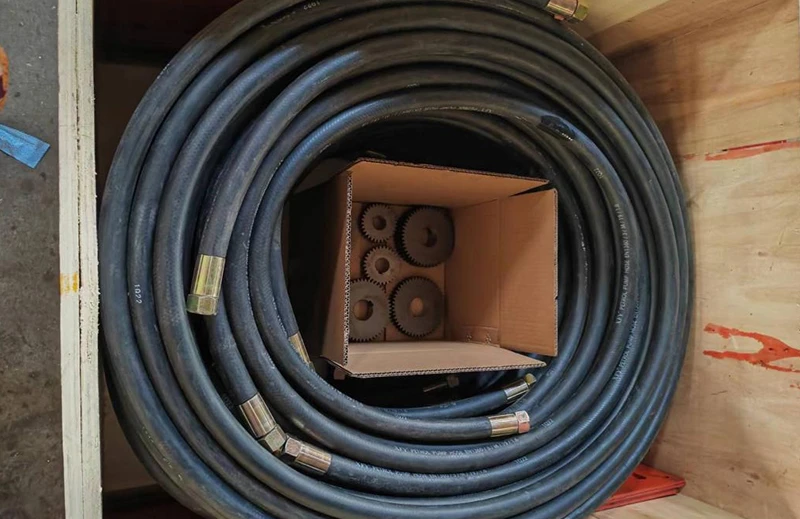

Manguera de conexión

Al utilizar caucho de alta densidad, tiene una excelente flexibilidad y es muy resistente al desgaste. Las juntas están firmemente conectadas a las tuberías y tienen un rendimiento estable.

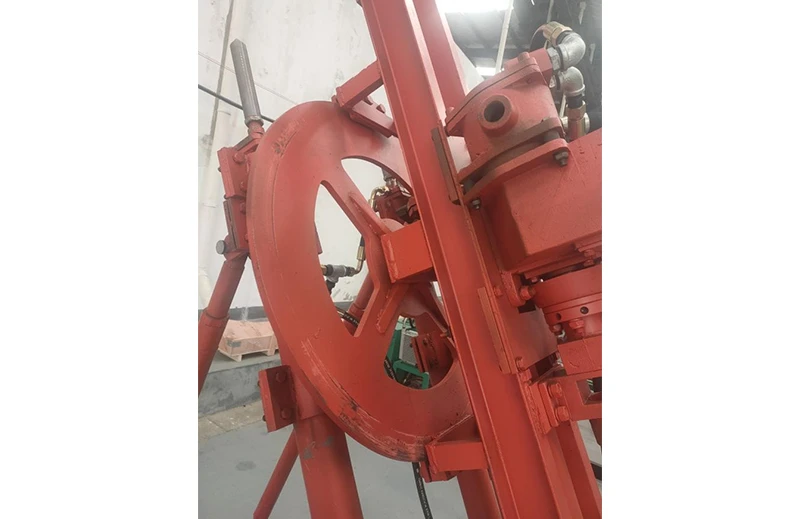

Desct

Al utilizar acero de alta calidad, es resistente y confiable, lo que permite que la perforadora taladre en todas las direcciones. Esto satisface las necesidades de los clientes y mejora la eficiencia del trabajo.
