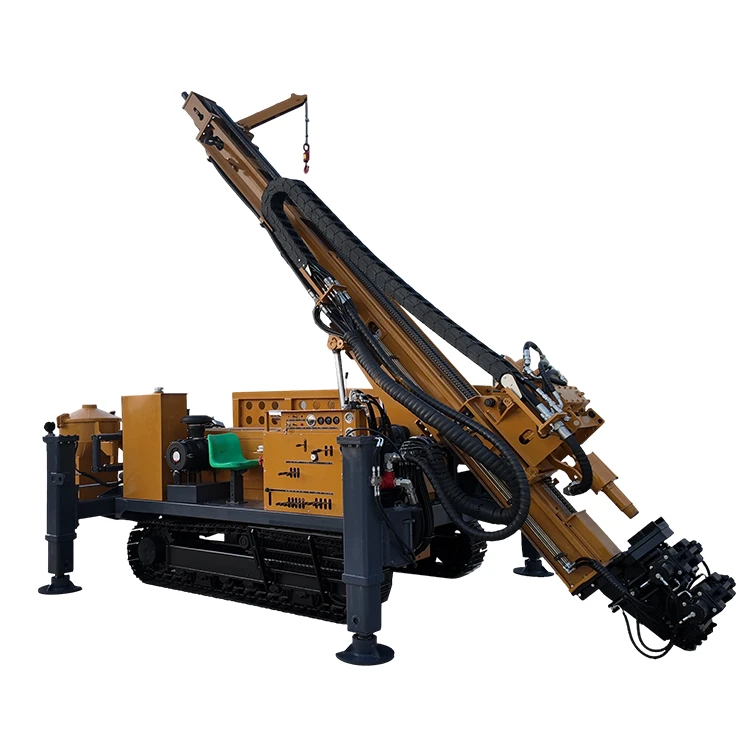

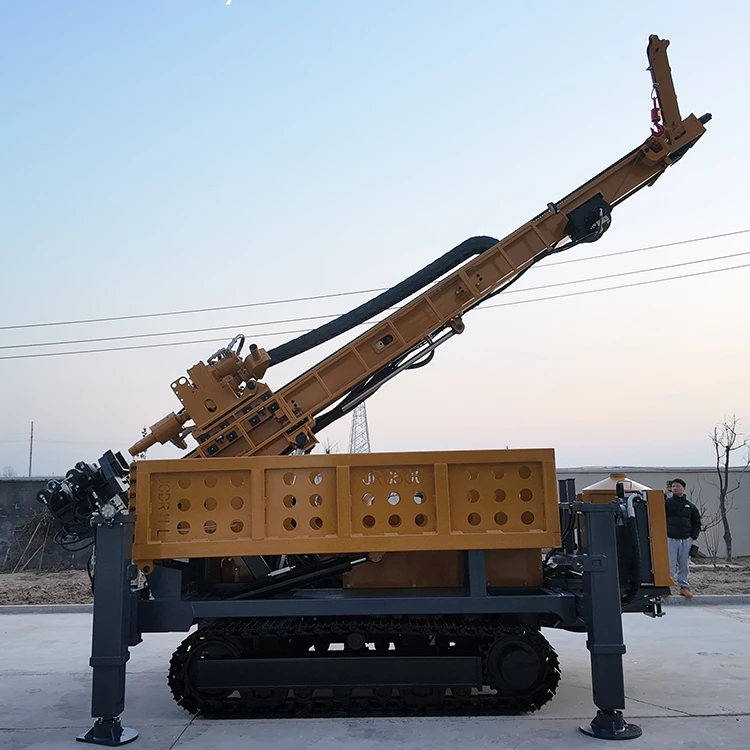

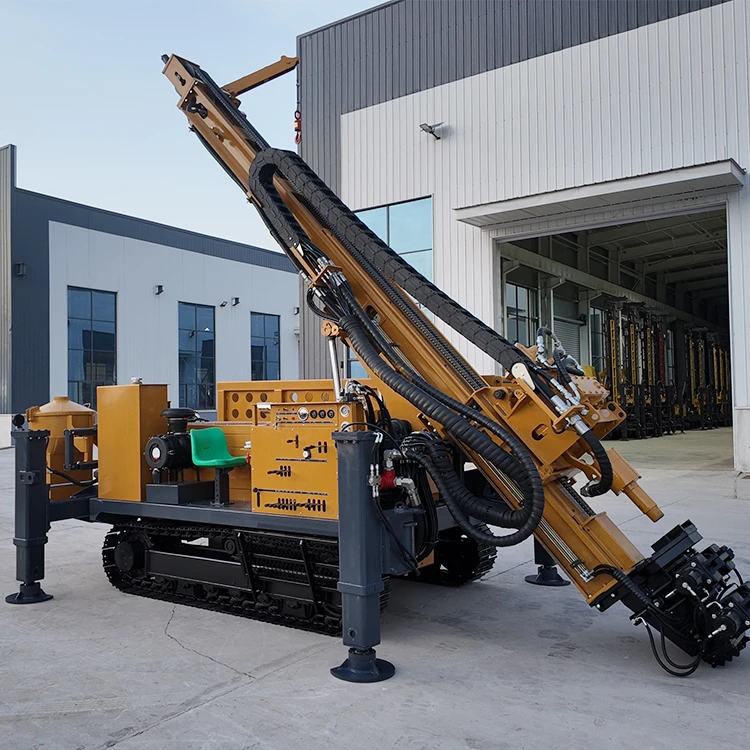

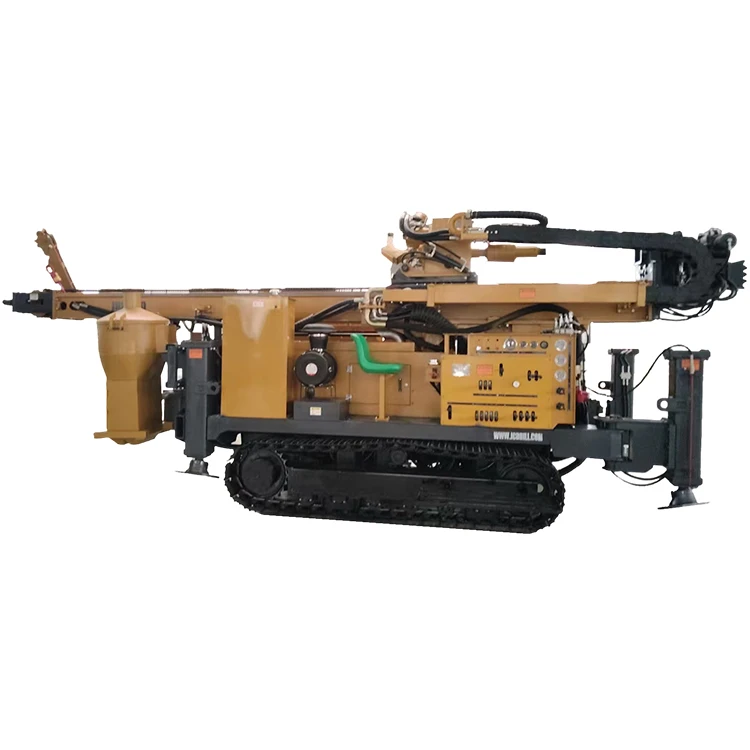

Plataforma de perforación serie XDL-RC

La plataforma de perforación de la serie XDL-RC está montada sobre un chasis sobre orugas, accionado por un sistema hidráulico completo, una plataforma de perforación de tipo cabezal de potencia, que se utiliza para perforar orificios verticales o inclinados, y también las siguientes técnicas de perforación: Taladro con barrena Taladro percutor de fondo del orificio Taladro circular de avance con lodo Herramientas ODEX (siguiente tubería de revestimiento) Perforación con martillo DTH Taladro circular inverso medio La plataforma de perforación puede resolver la dificultad de perforar en condiciones de suelo blando y suelto, pedregales y gravas área y también el estrato de fragmentación según diferentes técnicas de perforación. Por lo tanto, se utiliza ampliamente en variedades de trabajos aburridos. La plataforma de perforación se aplica principalmente en perforación RC/pozos de agua y pozos de observación, pozos geotérmicos y mini orificios para pilotes de cimentación.

Velocidad de elevación rápida (m/min)	30	30
Velocidad de movimiento (km/h)	3	2.5
Par de giro (N.m)	6000/3000	6000/3250

Consulta ahora Contáctanos

Características del producto Especificación técnica Detalles del producto

Características del producto

Rápido y económico.

Altas tasas de producción en comparación con la perforación tradicional

Muestras minerales no contaminadas de alta calidad.

La circulación inversa es un método rápido y eficiente que tiene el potencial de reducir significativamente los costos generales de perforación, manteniendo al mismo tiempo una buena calidad del muestreo.

Especificación técnica

Modelo		Unidades	XDL-500
Capacidad de perforación	Profundidad máxima de perforación	metro	500
	Diámetro de perforación	milímetros	Φ400
Motor	Marca del motor	/	cummins
	potencia nominal	kilovatios	132
Sistema de propulsión	Fuerza de elevación	t	26
	Velocidad de elevación rápida	m/min	30
	Fuerza de alimentación	t	10
	Velocidad de descenso rápido	m/min	60
	Carrera de alimentación máxima	milímetros	3600
Sistema de rotación	par rotativo	Nuevo Méjico	11000/5500
	Velocidad de rotación	rpm	70/140
Sistema de viaje	Velocidad de desplazamiento	kilómetros por hora	2.5
	capacidad de grado	°	21

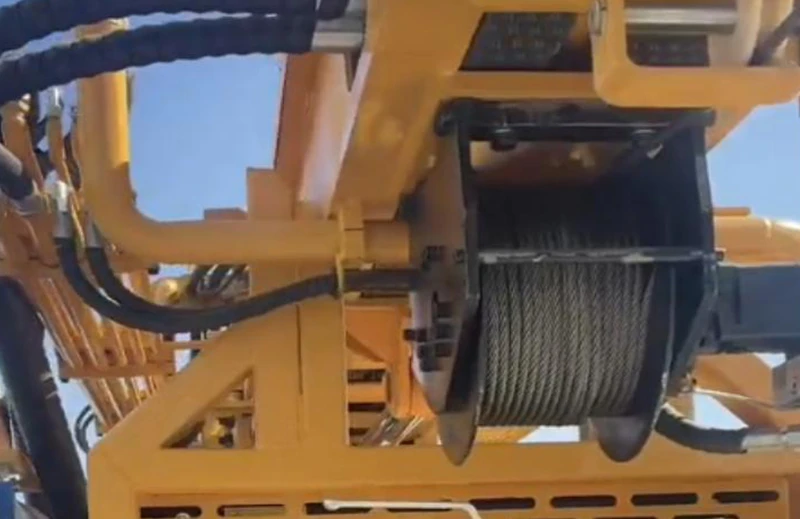

Cabrestante para herramientas	Fuerza de elevación	t	1.5
Dimensión de transporte	LargoAnchoAlto	milímetros	686022002600
Peso de la máquina		t	11
Diámetro de las barras de perforación		milímetros	89/102/114
Accesorios opcionales			Generador de soldadura, bomba de espuma

Detalles del producto

Unidad hidráulica

Utilizando la bomba de aceite hidráulico Permco 757525, calidad confiable, funcionamiento suave, fuerte presión y resistencia al desgaste.

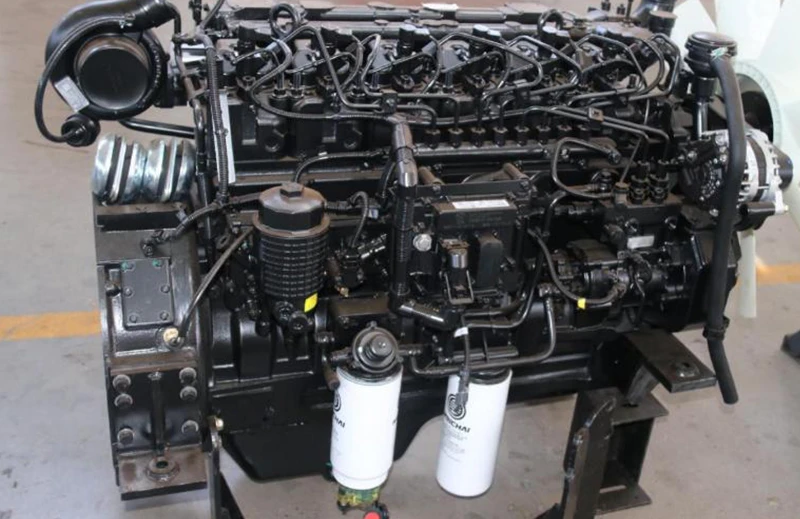

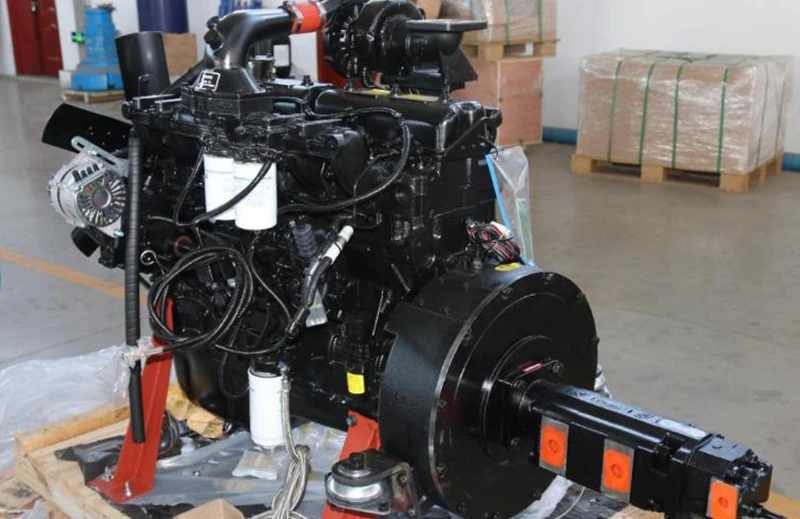

Unidad de potencia

Motor Cummins de inyección directa de seis cilindros y 132 kW, gran potencia, bajo consumo de combustible y larga vida útil.

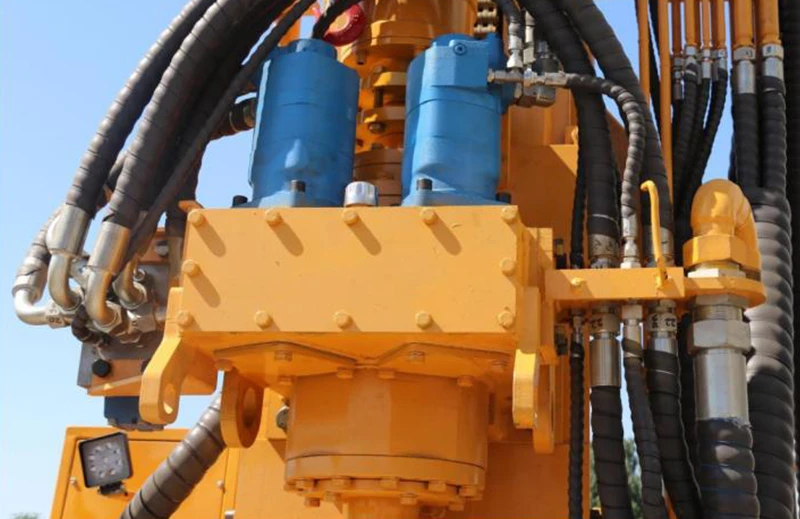

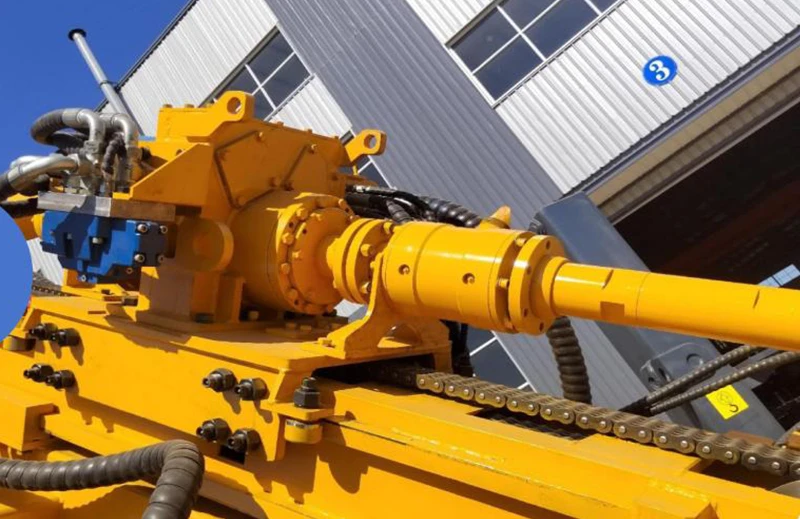

cabezal de potencia

El cabezal de potencia adopta un diseño mecánico de regulación de velocidad continua de dos velocidades, duplicación del par a baja velocidad, perforación estable y confiable, y el cabezal de potencia tiene un mecanismo de traslación lateral, que es conveniente para levantar y soltar la herramienta de perforación.

motor hidráulico

El uso del motor rotativo Danfoss 6K490, estructura compacta, tamaño pequeño, resistencia al impacto, larga vida útil y gran torque, mejora en gran medida la eficiencia de la perforación.

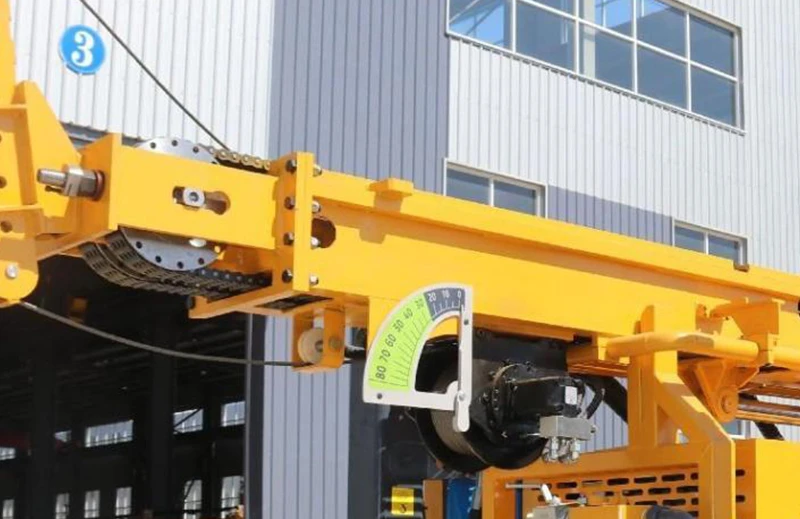

Mástil

Mástil combinado, retráctil automáticamente, línea de deslizamiento de hasta 1200 mm, puede perforarse de 0 a 90 ° en cualquier ángulo.

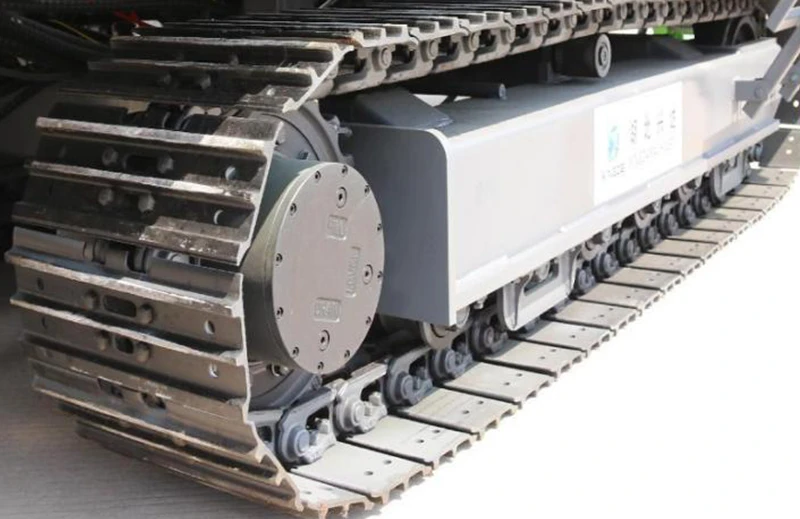

Oruga de acero

La pista adopta un motor hidráulico de baja velocidad y alto par, control remoto inalámbrico para caminar, alta seguridad y gran capacidad de escalada. La velocidad de movimiento de la máquina puede alcanzar los 2 km/h, lo que es adecuado para transferencia y operación en áreas montañosas y terrenos fangosos.

Mástil

Mástil combinado, retráctil automáticamente, línea de deslizamiento de hasta 1200 mm, puede perforarse de 0 a 90 ° en cualquier ángulo.

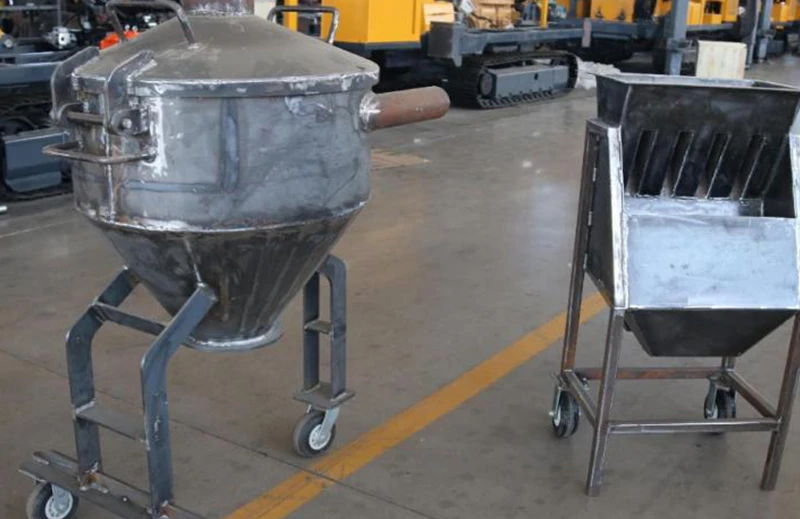

Colector ciclónico (separador ciclónico)

Los recortes ingresan al recolector de muestras a través del tubo interior de la tubería de perforación y no tocan otras áreas, evitando así la contaminación cruzada y dando como resultado muestras confiables y de alta calidad. Las muestras son fáciles de clasificar y rastrear, tienen una ubicación y profundidad exactas y pueden determinar con precisión la ubicación mineralizada.
