Módulo de esquema

Detalles y puntos técnicos clave

Problemas resueltos y ventajas

1. Selección de equipo

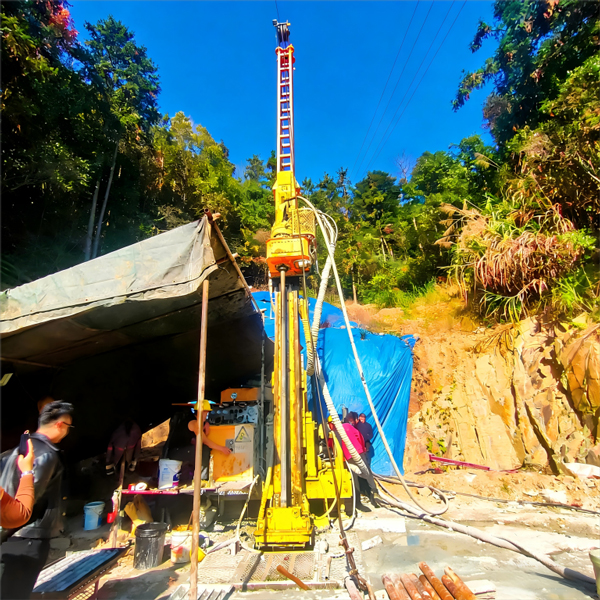

Adoptar una plataforma de perforación con extracción de núcleos sobre orugas totalmente hidráulica (por ejemplo, XDX-6).

Parámetros clave:

– Profundidad de perforación: Hasta 2000 m con barras de perforación BQ

– Par del cabezal de potencia: 1978–865 Nm (marcha baja)

– Fuerza de elevación: 240 kN
– Fuerza de avance: 120 kN

El chasis sobre orugas permite la reubicación en terrenos complejos como montañas y colinas.

La transmisión totalmente hidráulica logra una regulación continua de la velocidad y un control preciso de la presión de alimentación.

2. Tecnología de perforación de núcleos

Tecnología de extracción de núcleos con cable:

1. El barril sacatestigos está instalado dentro de la varilla de perforación. Cuando está lleno, no es necesario disparar la varilla; el barril sacanúcleos se eleva a la superficie mediante un cabrestante con cable para la extracción del núcleo y luego se baja hasta el fondo para una perforación continua.

2. Equipado con un cabrestante auxiliar (velocidad de la cuerda de hasta 130 m/min) para la pesca con cable.

1. Reducir la frecuencia de los disparos: Los disparos en agujeros profundos llevan horas; La extracción de muestras con cable ahorra mucho tiempo auxiliar y mejora la eficiencia general en más del 30 %.

2. Proteja la integridad del núcleo: minimice la perturbación del núcleo durante el disparo, logrando una tasa de recuperación del núcleo superior al 95%.

3. Procedimiento operativo

① Posicionamiento del equipo: autopropulsado hasta el sitio del pozo, nivelado con estabilizadores hidráulicos, ajuste el ángulo de perforación (0–90°).

② Perforación piloto: Utilice una herramienta convencional de un solo tubo para el agujero piloto e instale la carcasa.

③ Extracción de muestras con cable: cambie a herramientas de extracción con cable, establezca parámetros de presión constante (ajuste WOB y RPM según la litología), perfore continuamente hasta el final de un recorrido.

④ Recuperación de núcleos: Baje la herramienta de pesca mediante un cabrestante, capture y levante el barril de núcleos, saque los núcleos, numere y encajone.

⑤ Repita ③–④ hasta alcanzar la profundidad final de 2000 m.

⑥ Finalización del pozo: registro geofísico, lechada y sellado opcionales.

El sistema de perforación de presión constante admite el ajuste automático/manual de la presión de la broca, lo que aumenta la eficiencia y extiende la vida útil de la broca.

Visualización dinámica de parámetros para monitoreo en tiempo real de la velocidad de rotación, temperatura del aceite, presión de la bomba, profundidad de perforación, etc.

4. Control de calidad

– Configuración de la varilla de perforación: seleccione la serie de varilla de perforación adecuada según la profundidad; Varillas de perforación BQ (φ56) para 2000 m.
– Protección de las paredes: fluido de perforación de alta calidad, revestimiento si es necesario.

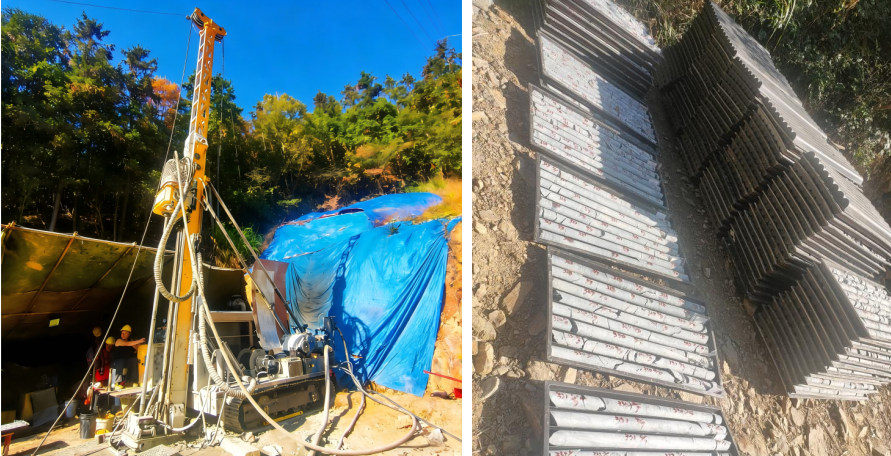

– Manejo de núcleos: coloque los núcleos en cajas de núcleos en secuencia, marque el número de orificio, el recorrido, la profundidad y tome fotografías para registros.
– Monitoreo de desviación: Mida la inclinación cada 100 my corríjala oportunamente.

Asegúrese de que la calidad del núcleo cumpla con los requisitos de registro geológico y pruebas de laboratorio.

Tipo de solución

Propósito central

Método de muestreo

Escenarios aplicables

Equipo de perforación de núcleos totalmente hidráulico (esta solución)

Sondeo geológico profundo

Núcleo (columna intacta)

Estudio detallado de minerales, investigación geológica, prospección profunda.

Equipo de perforación RC sobre orugas

Muestreo geoquímico rápido

Esquejes

Reconocimiento regional, control de leyes.

Equipo de perforación DTH sobre orugas

Perforación de voladuras

Sin muestreo

Minería a cielo abierto

Equipo de perforación DTH neumático portátil

Construcción de orificios para pernos

Sin muestreo

Estabilización de pendientes
