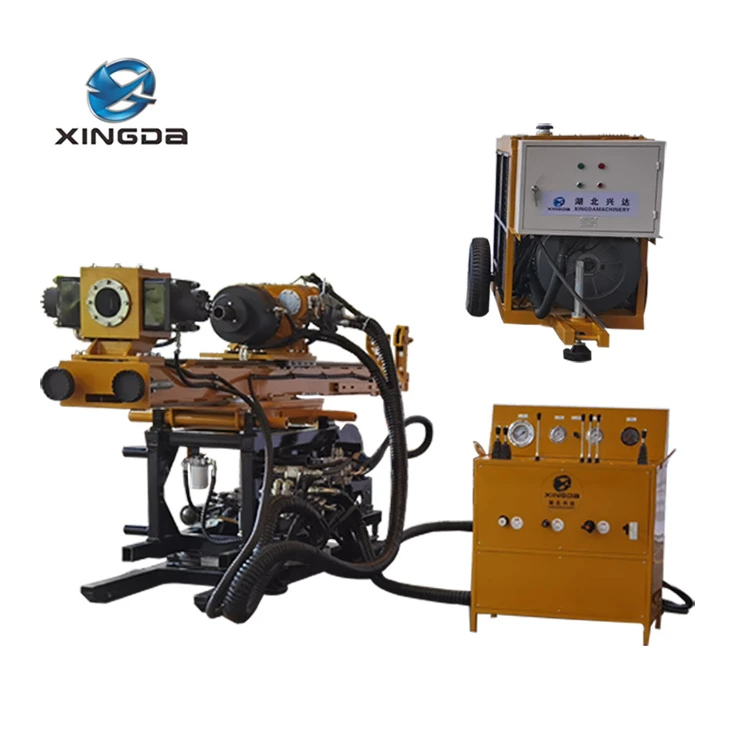

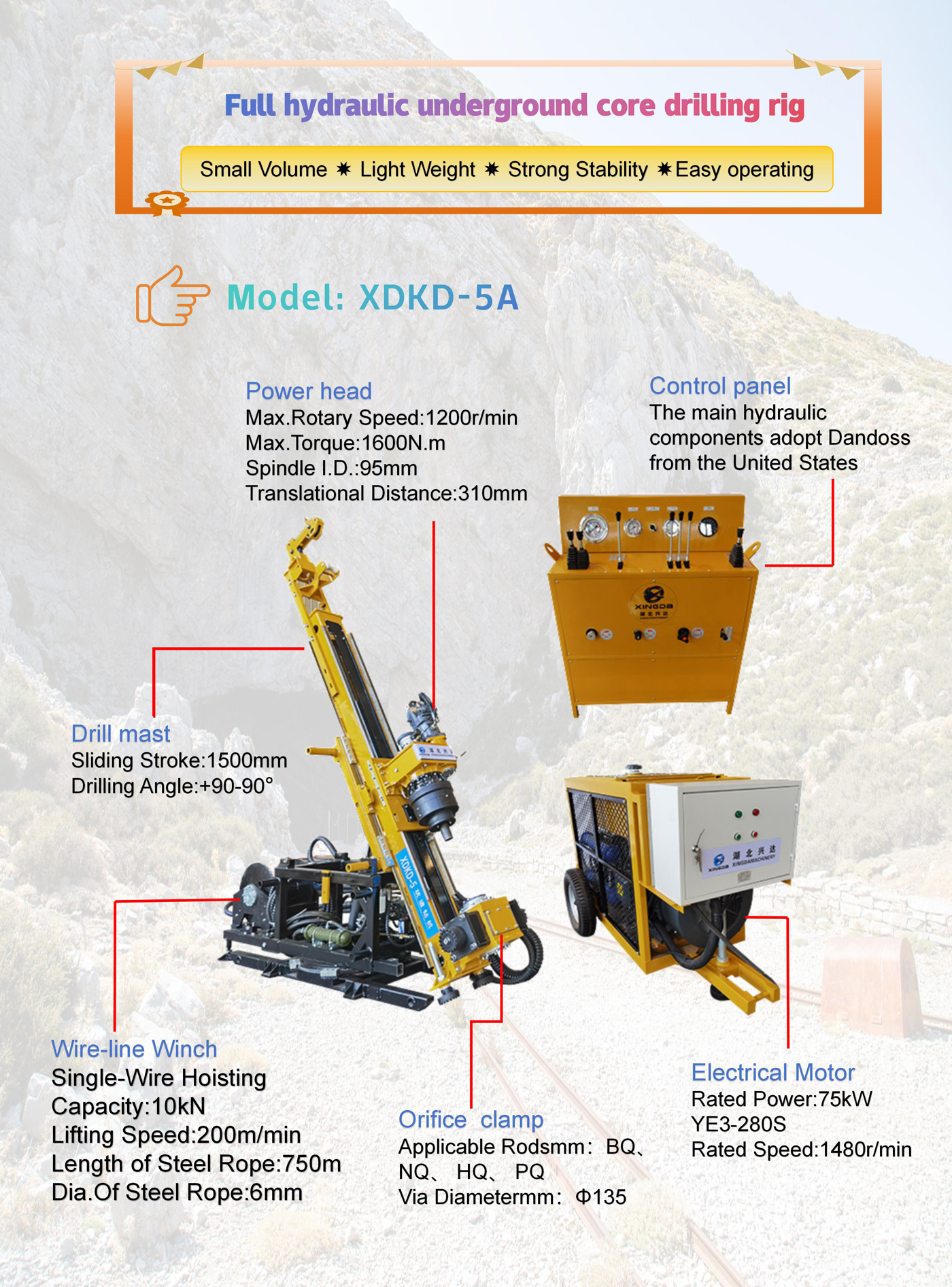

Equipo de perforación subterránea completamente hidráulico XDKD-5A

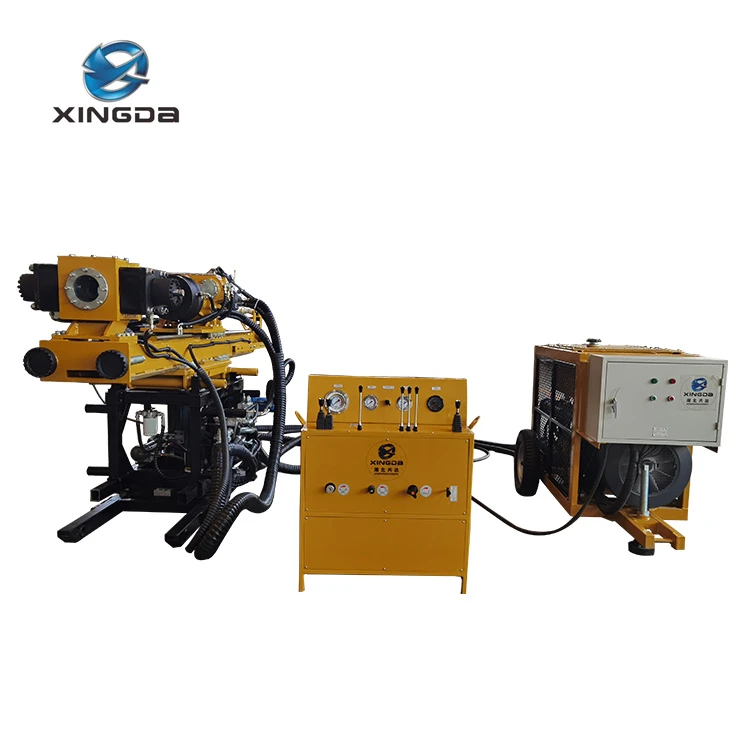

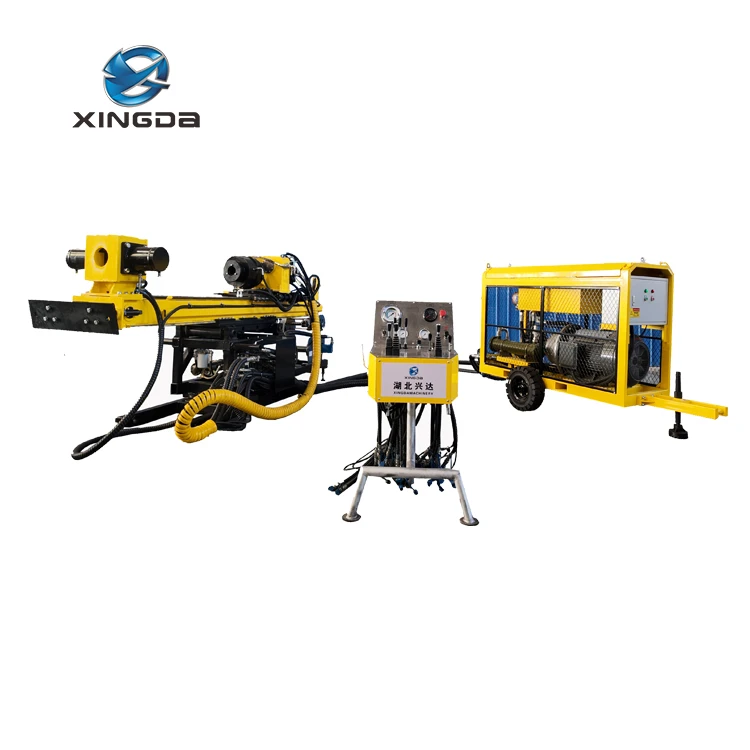

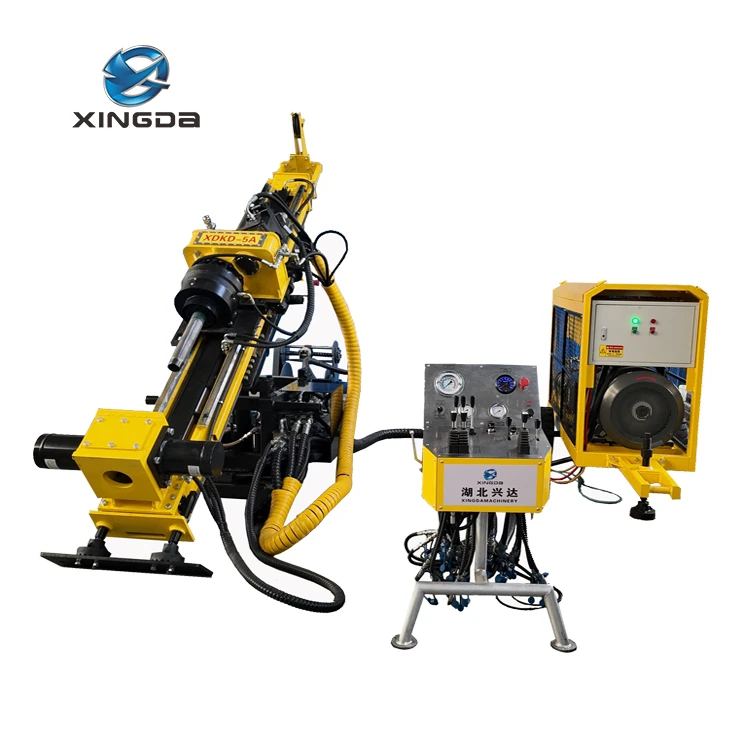

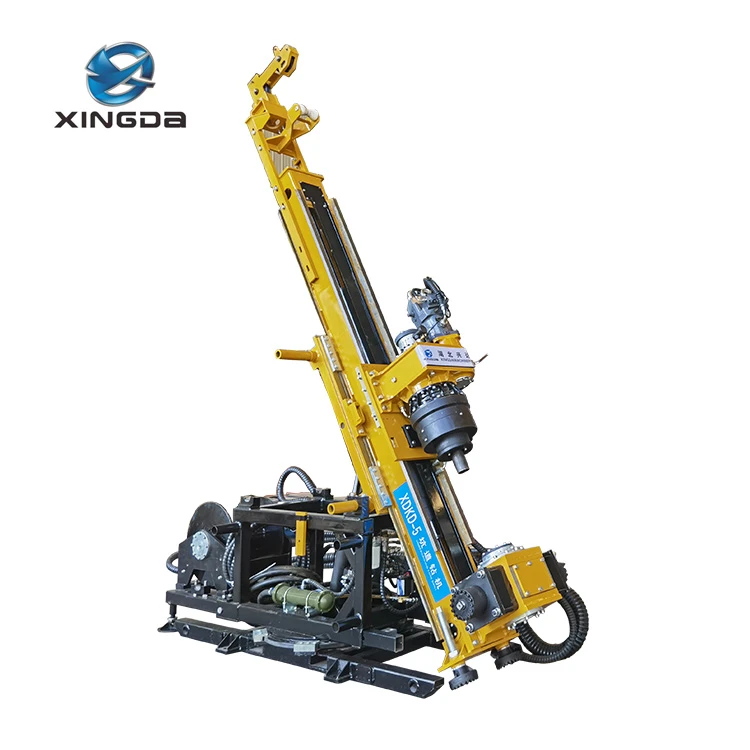

Máquina principal

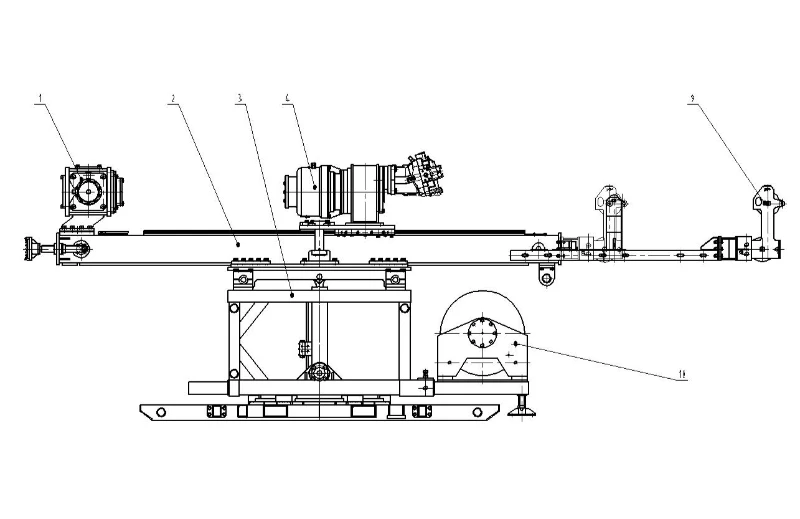

1. Abrazadera de pie, 2. Conjunto de mástil, 3. Estructura de la máquina, 4. Cabezal de perforación, 5. Conjunto de barra de soporte

Instrucciones para la máquina principal:

1. Abrazadera de pie

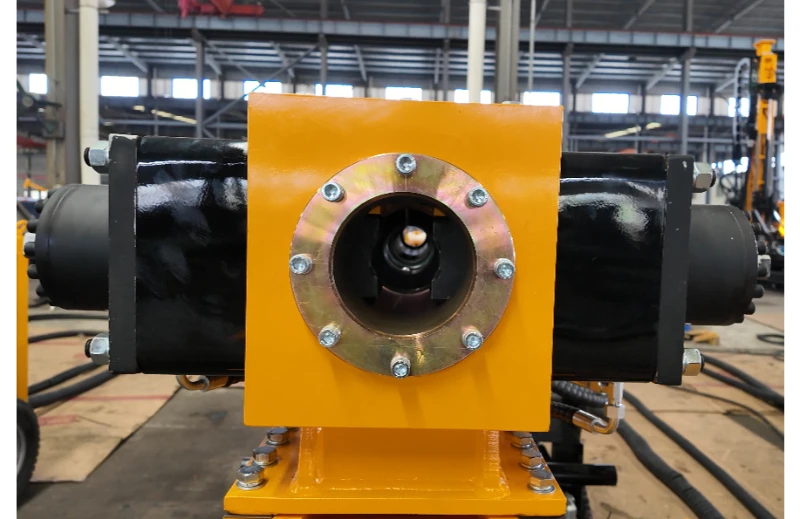

Tiene la estructura de sujeción o liberación de mandril hidráulico con dos cilindros que empujan el manguito cónico. Tiene la función de: ① Para trabajar junto con el cabezal de perforación, la abrazadera puede sujetar la varilla para enroscar y romper. ② Hay un centralizador para controlar la confiabilidad de la varilla y garantizar la perforación del pozo.

2. Montaje del mástil

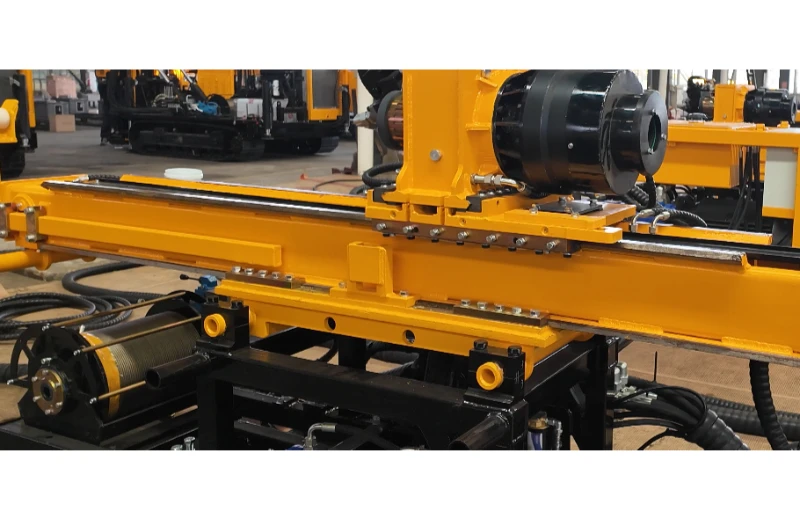

Es una estructura en forma de caja. Hay un cilindro en la caja y una cadena delantera y una cadena trasera y una rueda de cadena delantera y una rueda de cadena trasera en el lateral. Se realiza un sistema de transmisión multiplicadora de velocidad con el cilindro, las cadenas y los platos-platos. Hay guías planas en el mástil y una abrazadera instalada en la parte delantera del mástil. Las guías pueden hacer que el movimiento del cabezal de perforación sea estable.

3. Bastidor de la máquina

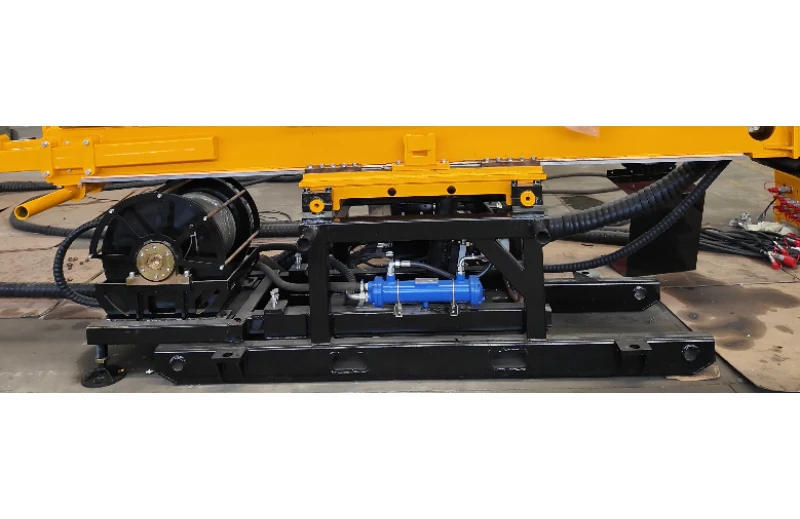

Se compone de un brazo oscilante y una base. Está en el marco triangular más estable con instalación inferior de una estructura de cilindros hidráulicos dobles. El brazo oscilante está controlado por cilindros hidráulicos para su movimiento (en forma vertical), y se controla y opera manualmente para su movimiento horizontal, es decir, liberando las cuatro placas de presión (no se permite quitarlas) y fijándolas o compactando firmemente después de su ajuste adecuado.

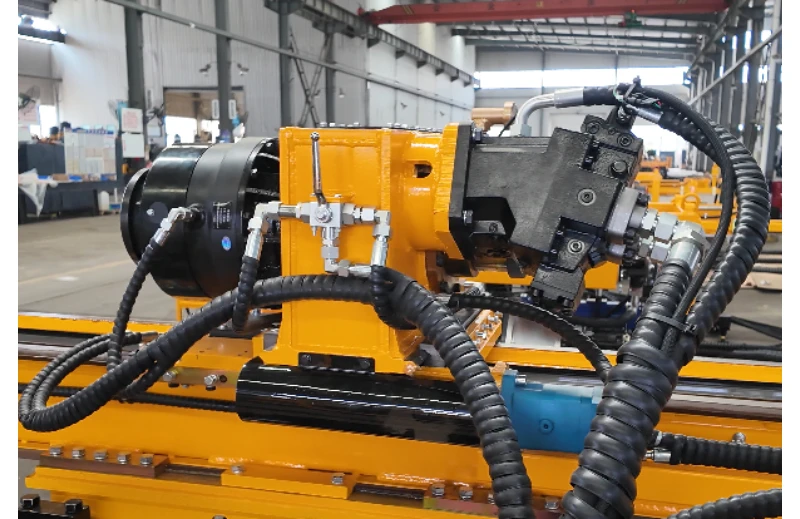

4. Cabezal de perforación

Es impulsado por motores hidráulicos y su velocidad de rotación se controla hidráulicamente en una estructura de conducción superior mecánica de dos turnos. Tiene la función de ajustar la velocidad del motor y trabaja junto con la abrazadera de pie para fabricar, romper o apretar la varilla de perforación. Un dispositivo de velocidad instalado en la base del cabezal de perforación para facilitar el ajuste de la velocidad. La extensión o retracción de la barra del pistón del cilindro en el mástil es impulsada por una cadena para su movimiento hacia adelante o hacia atrás del cabezal de perforación.

9. bloque de corona

Esta pieza es para el dispositivo de guía de cable para cabrestante de cable.

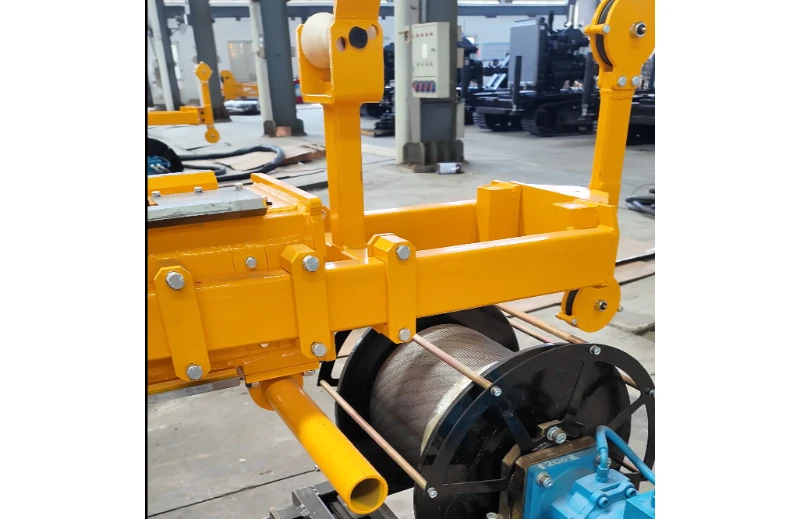

11. Cabrestante de cable

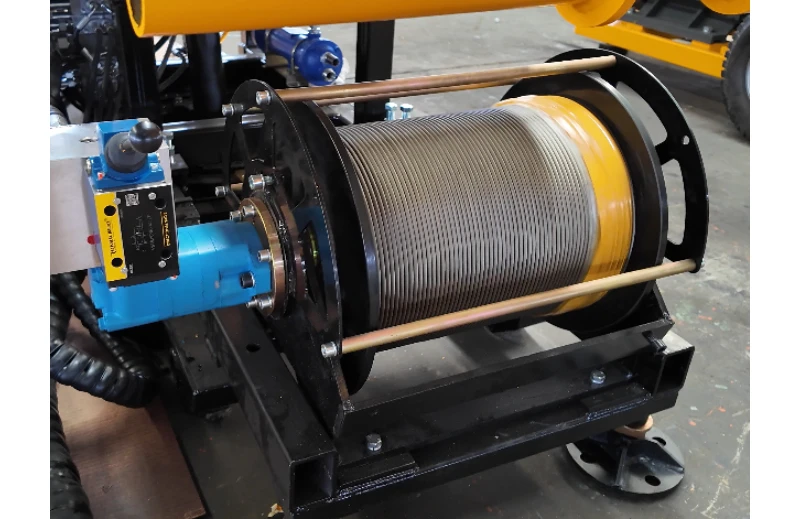

El cabrestante de cable sirve para levantar el conjunto del cilindro sacatestigos en la perforación de extracción de muestras.

Unidad de potencia

Consulte el siguiente diagrama para la sección de la unidad de potencia. La unidad de potencia consta de dos secciones: 6. Conjunto de la unidad de potencia 7. Conjunto de potencia

Consulte las instrucciones para la unidad de potencia como se muestra a continuación:

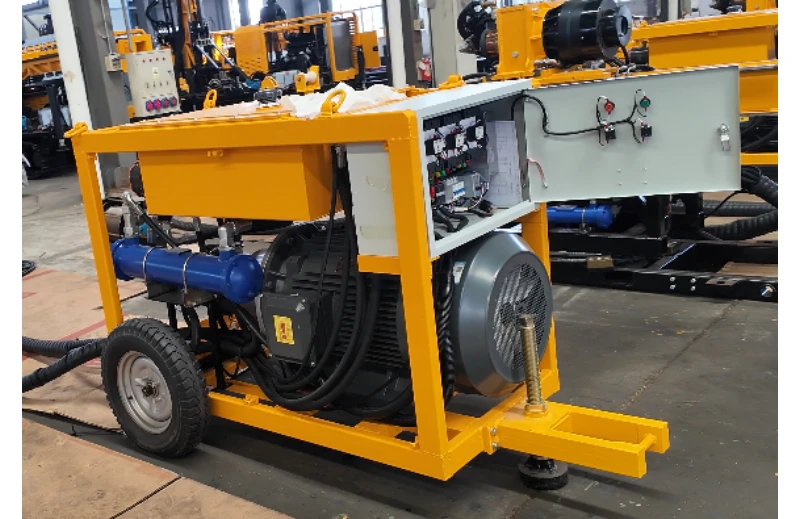

6. Conjunto de la unidad de potencia

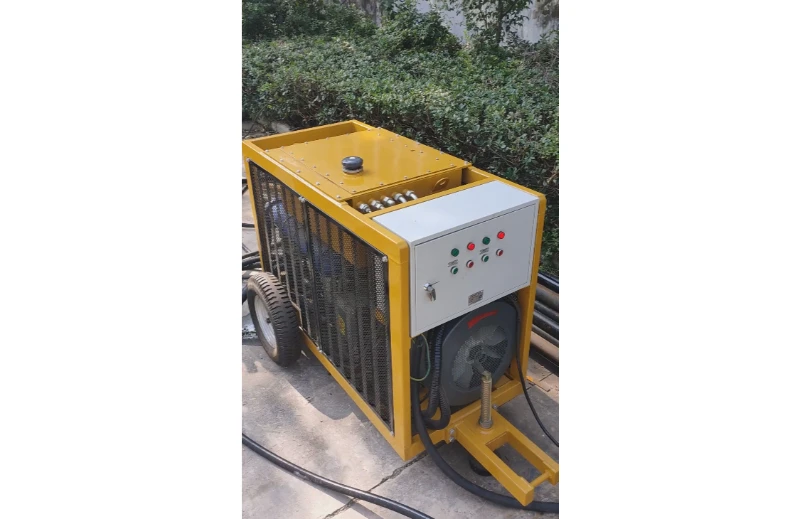

Consta de cuatro neumáticos y un bastidor con organización de dirección, un tanque de aceite, una caja de distribución de energía, un dispositivo de enfriamiento de agua y un conjunto de energía instalados en el costado.

7. Conjunto de energía

El conjunto de potencia consta de una bomba hidráulica triple conectada directamente, una bomba delantera, una bomba intermedia y una bomba trasera. La bomba frontal proporciona líquido hidráulico al motor del cabezal de perforación y al dispositivo auxiliar y de ajuste de la velocidad del motor para proporcionar aceite a presión para la rotación del motor y el levantamiento del cabrestante auxiliar. La bomba intermedia proporciona aceite a presión al cilindro de alimentación para una alimentación rápida, a la abrazadera de pie, al mezclador, al cilindro de giro y al cilindro de movimiento del mástil. La bomba trasera proporciona aceite a presión al cilindro de alimentación para su operación de alimentación.

Otras partes

5. Sistema hidráulico;6. Panel de control; 10. Bomba de lodo; 11. Sistema eléctrico, etc.

Instrucciones para otras piezas:

5. Sistema hidráulico

Adoptamos las marcas famosas de componentes hidráulicos fabricados en China para formar un sistema operativo para controlar cada componente hidráulico para su acción operativa. En los documentos, el sistema hidráulico consta de un esquema hidráulico y una disposición de tuberías.

Al adoptar el sistema hidráulico avanzado de control proporcional sensible a la carga en el diseño de la plataforma de perforación subterránea completamente hidráulica HYKD-5A, con retroalimentación del sistema sensible a la carga del sistema hidráulico, el desplazamiento de la bomba se puede ajustar al mejor estado.

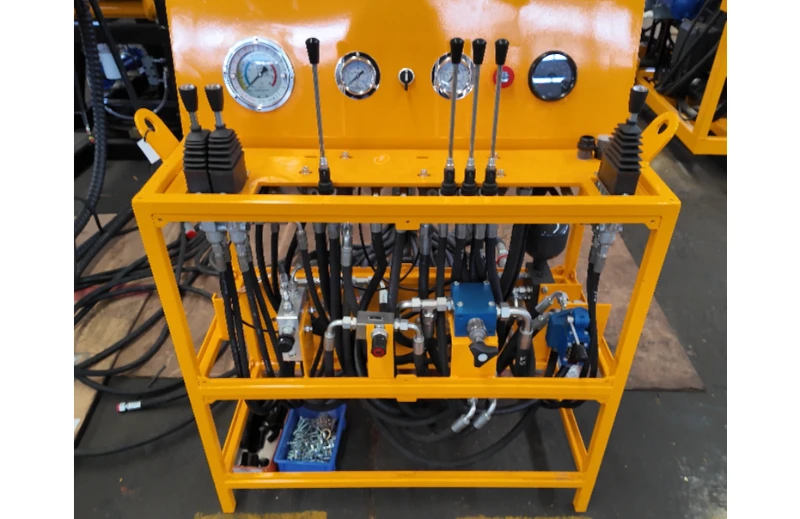

6. Panel de control

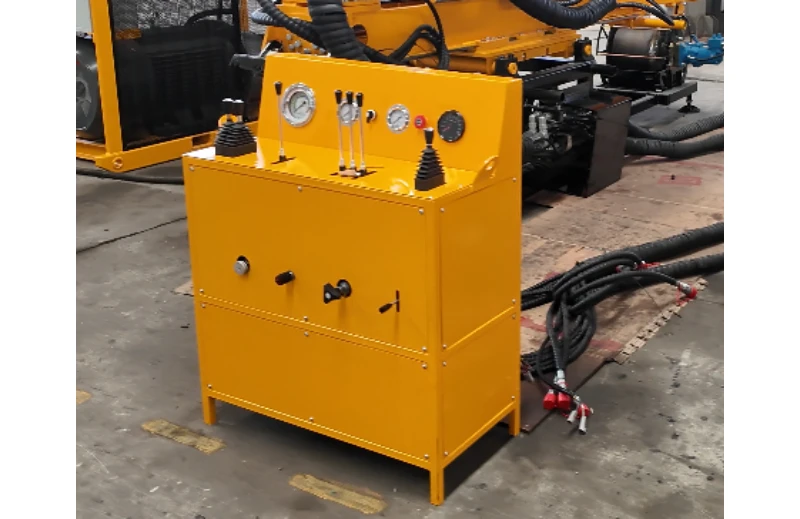

Consta de instrumento de posición, dispositivo indicador, válvula de control hidráulico y válvula de control. Se utilizan para el seguimiento y control del sistema hidráulico.

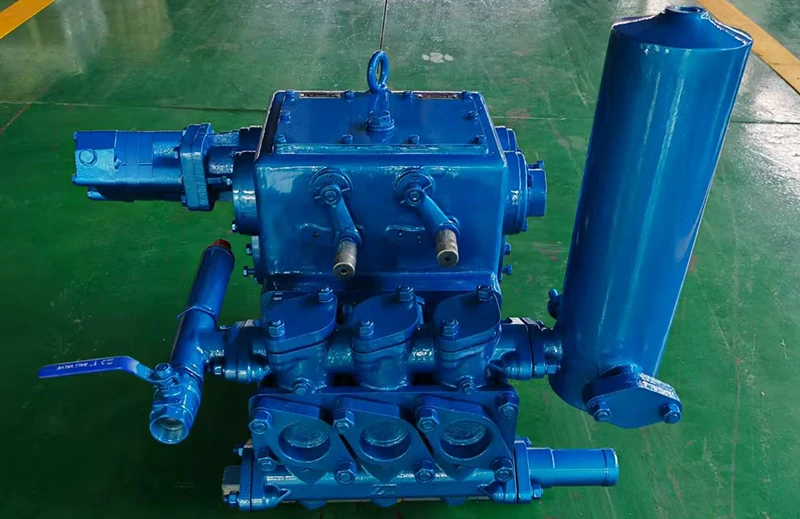

10. Bomba de lodo

La bomba de lodo BW-160 es impulsada por un motor hidráulico. La sección de la bomba de lodo es el principal equipo corolario de la plataforma.
