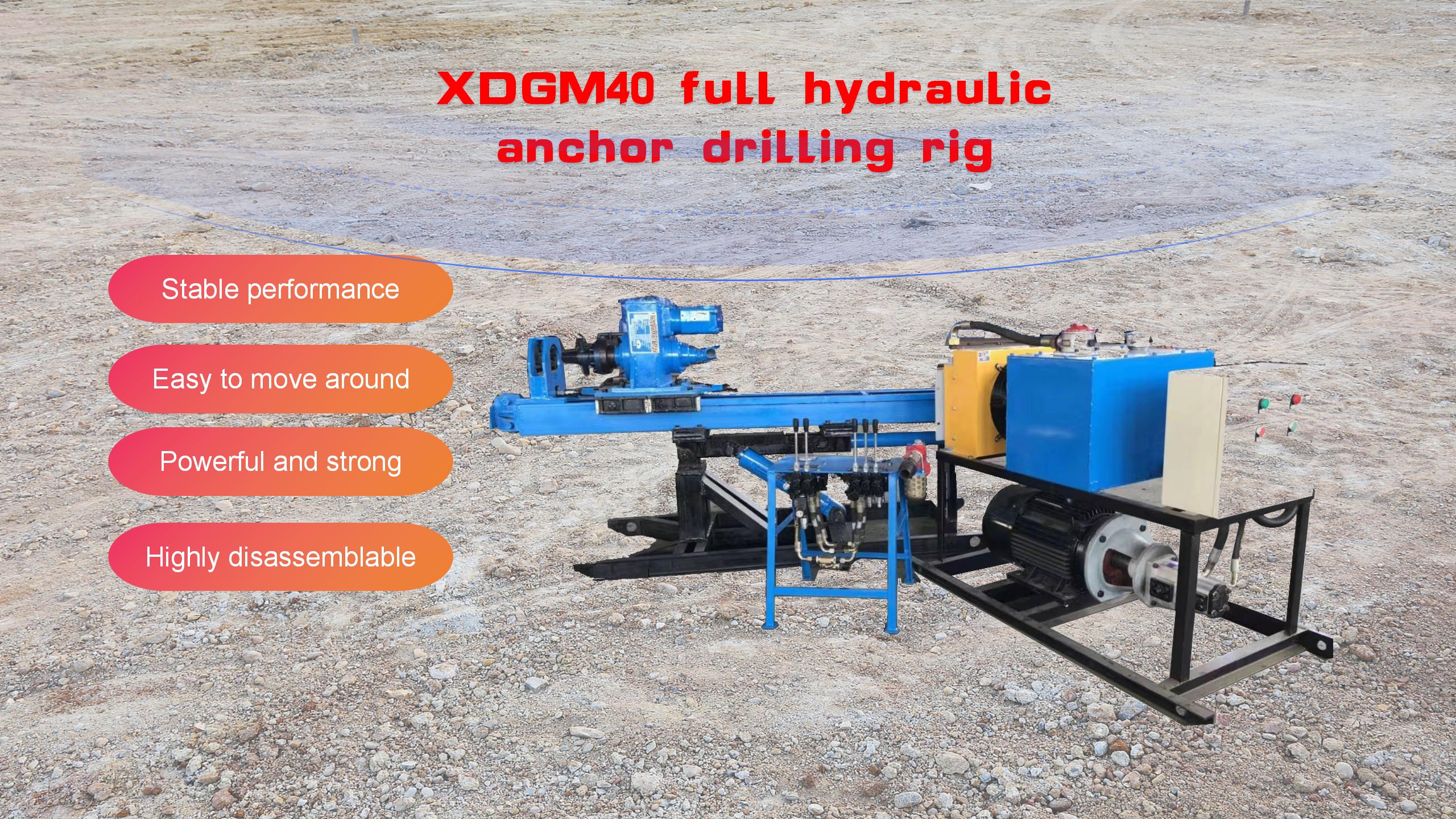

Equipo de perforación de ingeniería XDGM-40 Anchorage

El equipo de perforación de ingeniería XDMG40 Anchorage es uno de los equipos de construcción de ingeniería semihidráulicos que adopta una estructura dividida, compuesta por un cabezal de potencia, una estación de bombeo, un mástil, un marco, etc. Conexión flexible entre los componentes, conveniente para la instalación y desmontaje, y conveniente para un diseño rápido del campo según los diferentes entornos de construcción.

El marco es una pieza estructural soldada en perfil de acero, de peso ligero y gran resistencia. El conjunto de la torre puede ajustar el ángulo del mástil a través del mecanismo de cable del cabezal eléctrico y la altura de perforación de una cara de trabajo, la máquina perforadora está equipada con dos varillas de soporte, la parte inferior está conectada con el marco a través del eje del pasador y la parte superior está fijada con el mástil.

Consulta ahora Contáctanos

Características Parámetros técnicos principales Detalles estructurales

Características

XDGM-40

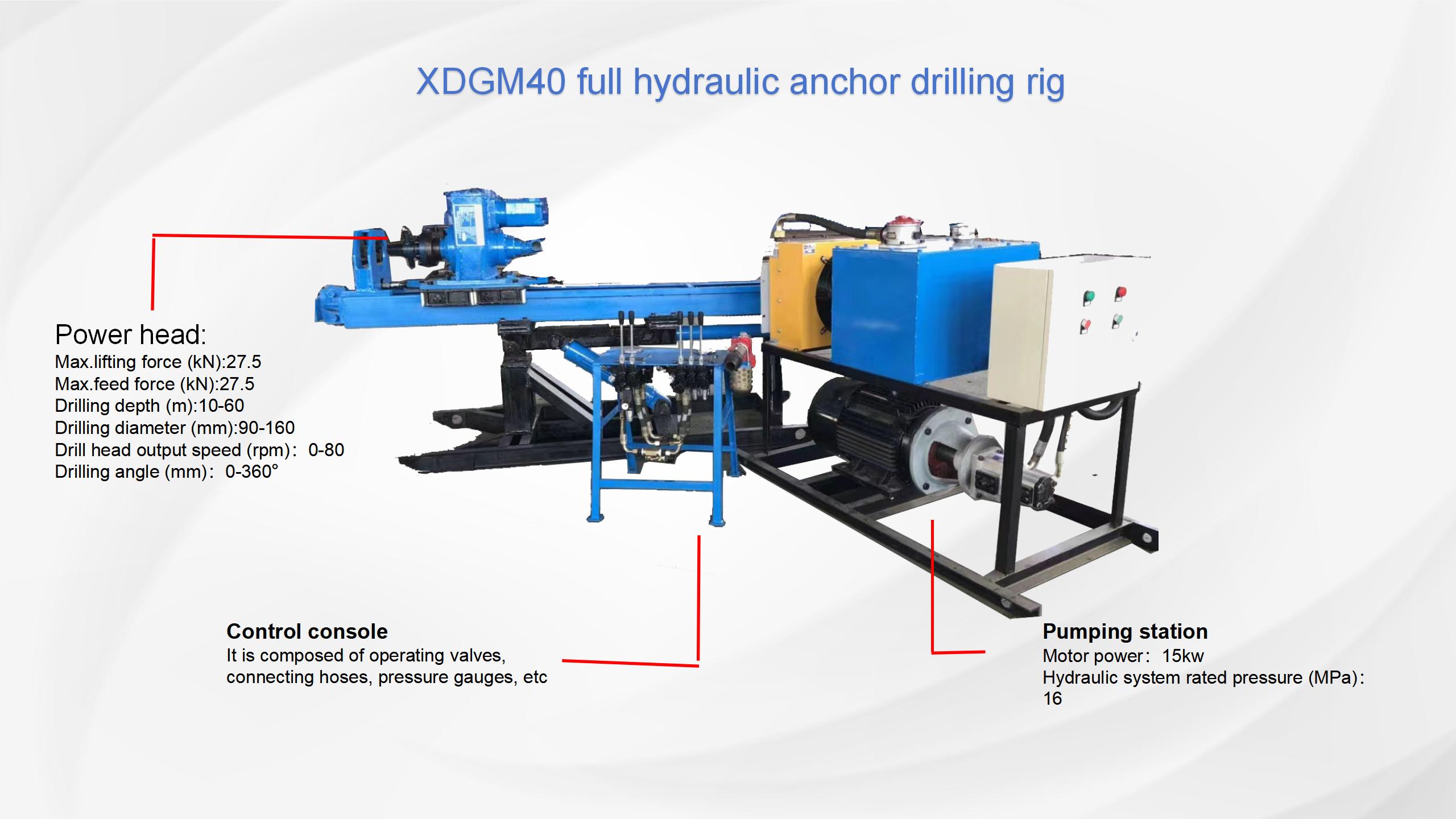

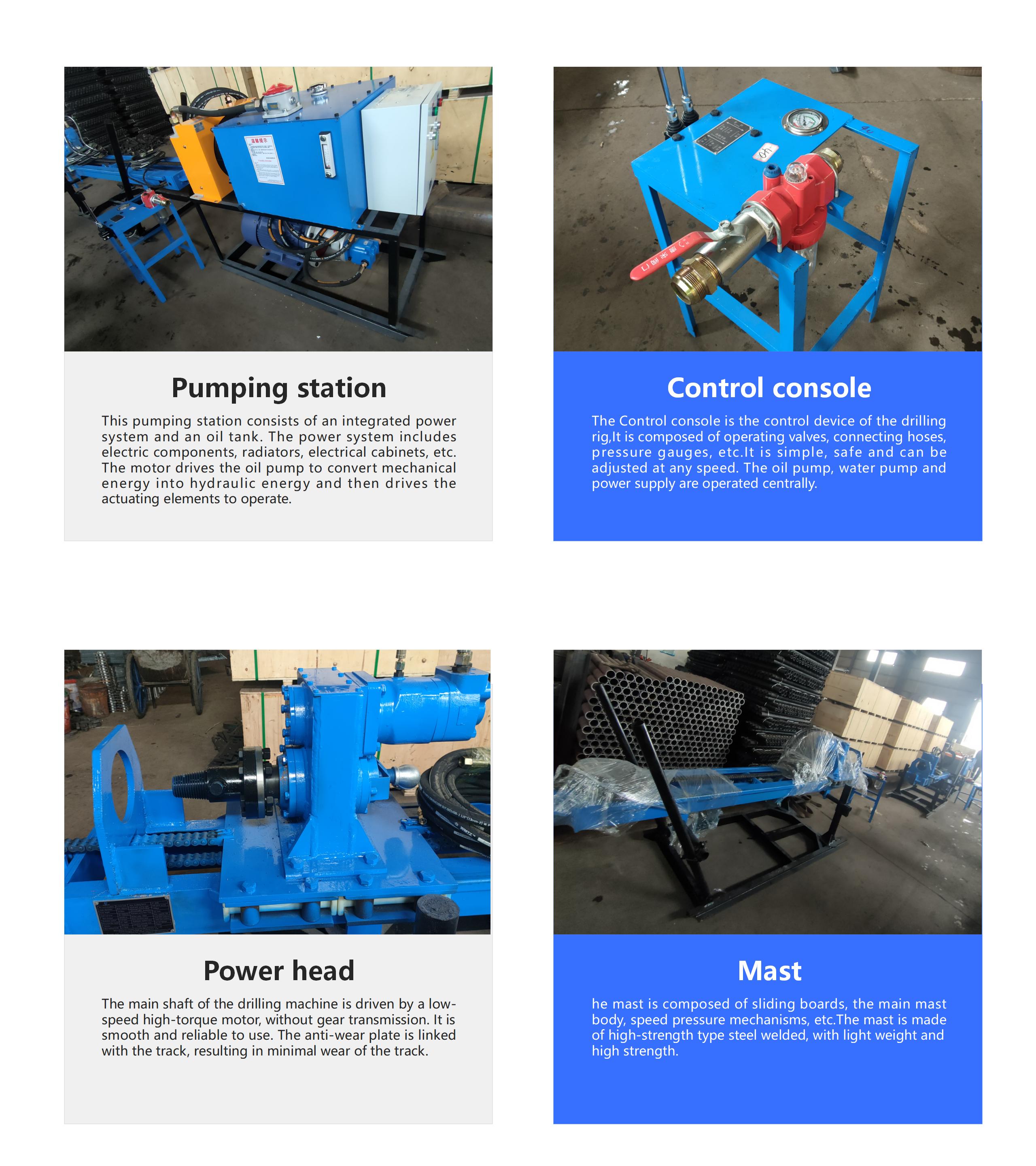

1. Estación de bombeo:

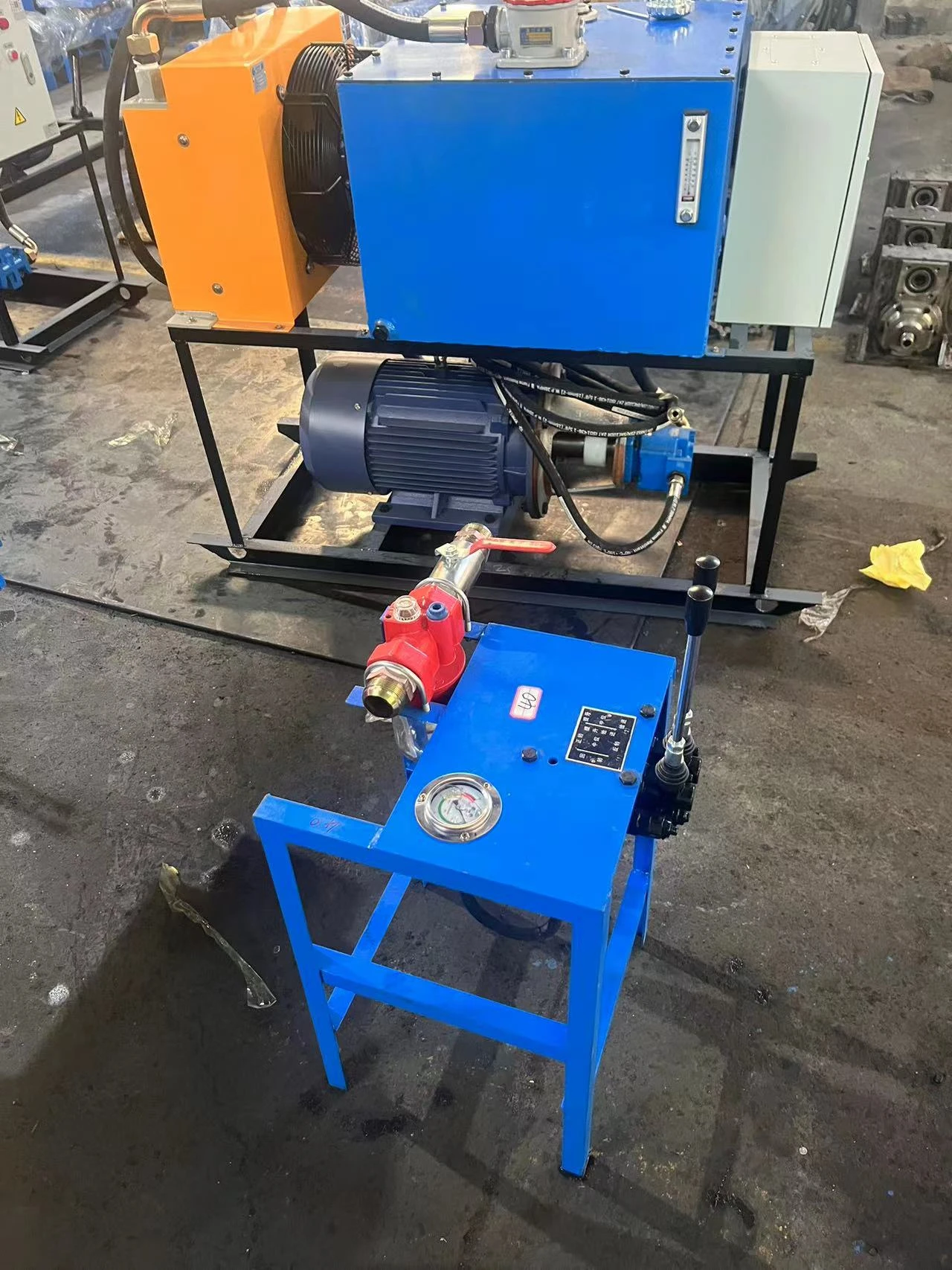

La estación de bombeo se compone de un sistema de energía integral y una estación de operación. El sistema de energía consta de un motor eléctrico, un dispositivo de filtrado, un radiador, una bomba de aceite, etc. El motor impulsa la bomba de aceite para convertir la energía mecánica en energía hidráulica y hacer funcionar el elemento de ejecución. La mesa de operaciones es el dispositivo de control de la plataforma de perforación y está equipada con válvula de inversión, manómetro, válvula reguladora de presión, tanque de combustible y gabinete eléctrico. La válvula de inversión controla la alimentación del cabezal motor. El manómetro en la consola muestra la fuerza de alimentación del cabezal motor.

2. Cabezal de potencia
El cabezal de potencia está compuesto por un motor, un reductor de velocidad y una jaula de gas y agua. El motor transmite la potencia al eje de salida a través del reductor de velocidad y hace retroceder la herramienta de perforación. La jaula aire-agua está montada en la parte delantera del eje de salida.

3. El mástil
Mástil fuera de la patineta, cuerpo del mástil, mecanismo de presión de velocidad, etc. La patineta conecta el mástil y el cabezal de potencia, y acciona el cabezal de potencia para que se mueva hacia la entrada y las herramientas de perforación de inicio. El mástil está fabricado en acero soldado de alta resistencia, ligero y de alta resistencia. El mecanismo de presión es impulsado por el cilindro que mueve la patineta a través del mecanismo de velocidad de la cadena para realizar la presión y el arranque del cabezal de potencia.

4. La rejilla y la barra de soporte.
El marco es una pieza estructural soldada en perfil de acero, de peso ligero y gran resistencia. El conjunto de la torre puede ajustar el ángulo del mástil a través del mecanismo de cable del cabezal eléctrico y la altura de perforación de una cara de trabajo, la máquina perforadora está equipada con dos varillas de soporte, la parte inferior está conectada con el marco a través del eje del pasador y la parte superior está fijada con el mástil.

Parámetros técnicos principales

XDGM-40

modelo	XDGM40	XDGM40 (eléctrico)
耗气量 Consumo de aire	9-12㎥/min	9-12㎥/min
钻孔直径 Diámetro del agujero (mm)	90-160	90-150
配用冲击器 Martillo DTH	Serie CIR, serie DHD	Serie CIR, serie DHD
钻孔深度 Profundidad de perforación	10-60m	10-60m
钻杆规格 Especificación de la tubería de perforación	761500,891500m	761500,801500mm
动力头输出最大扭矩 Par máximo	3000Nm	1600Nm
动力头最大行程 Carrera máxima	1800m	1800m
动力头最大提升力 Fuerza de elevación	27,5KN	27,5KN
动力头最大给进力 Fuerza de alimentación	27,5KN	27,5KN
液压系统额定压力 Presión máxima	16mpa	16mpa
电机功率 poder	15kW	7,5 kw+4 kw
钻机总质量 Peso	900KG	750 kg
动力头输出转速 Velocidad de rotación	0-80 rpm	50 rpm
推进器翻转角度Ángulo de perforación	10°-360°	10°-90°

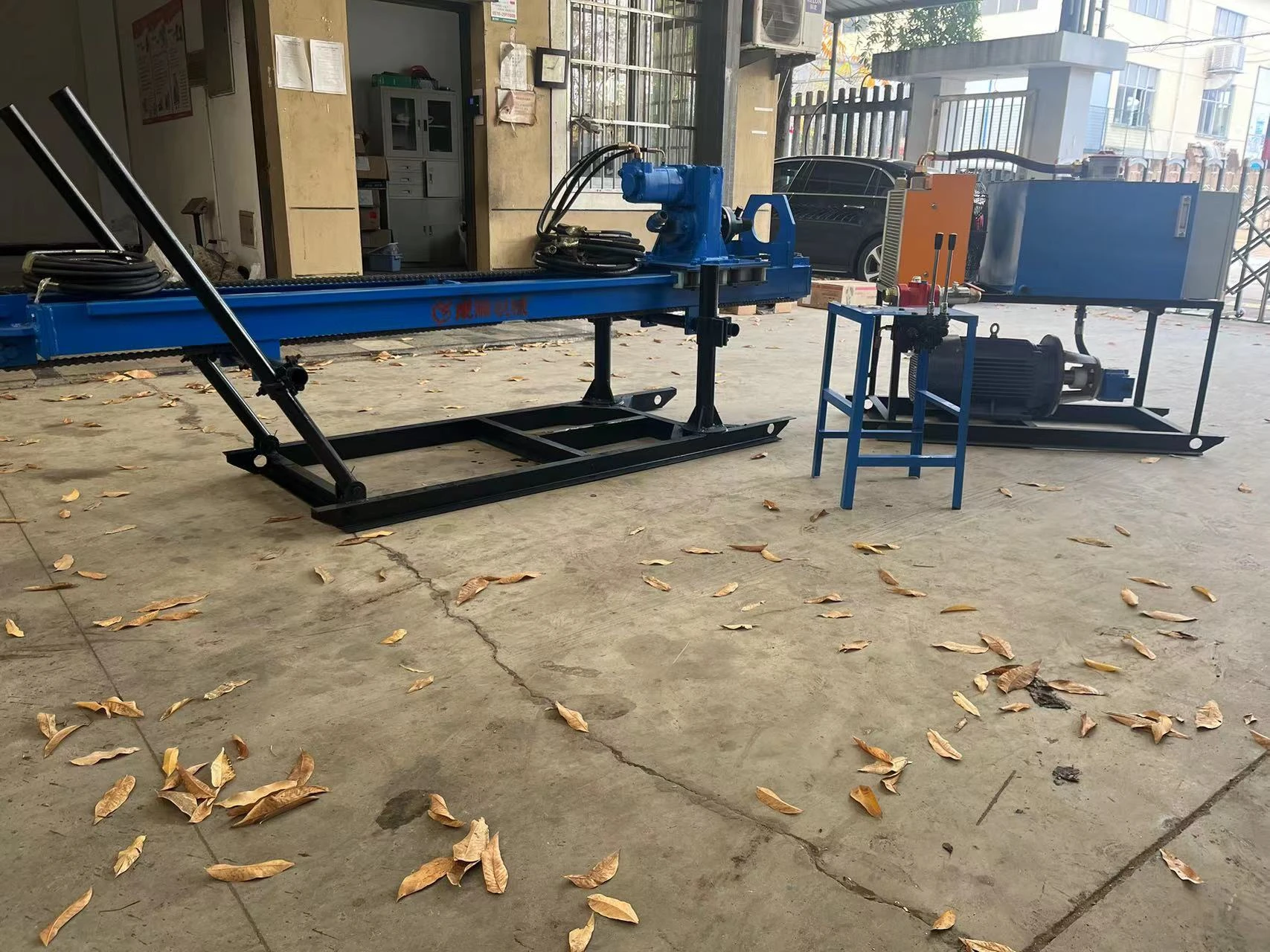

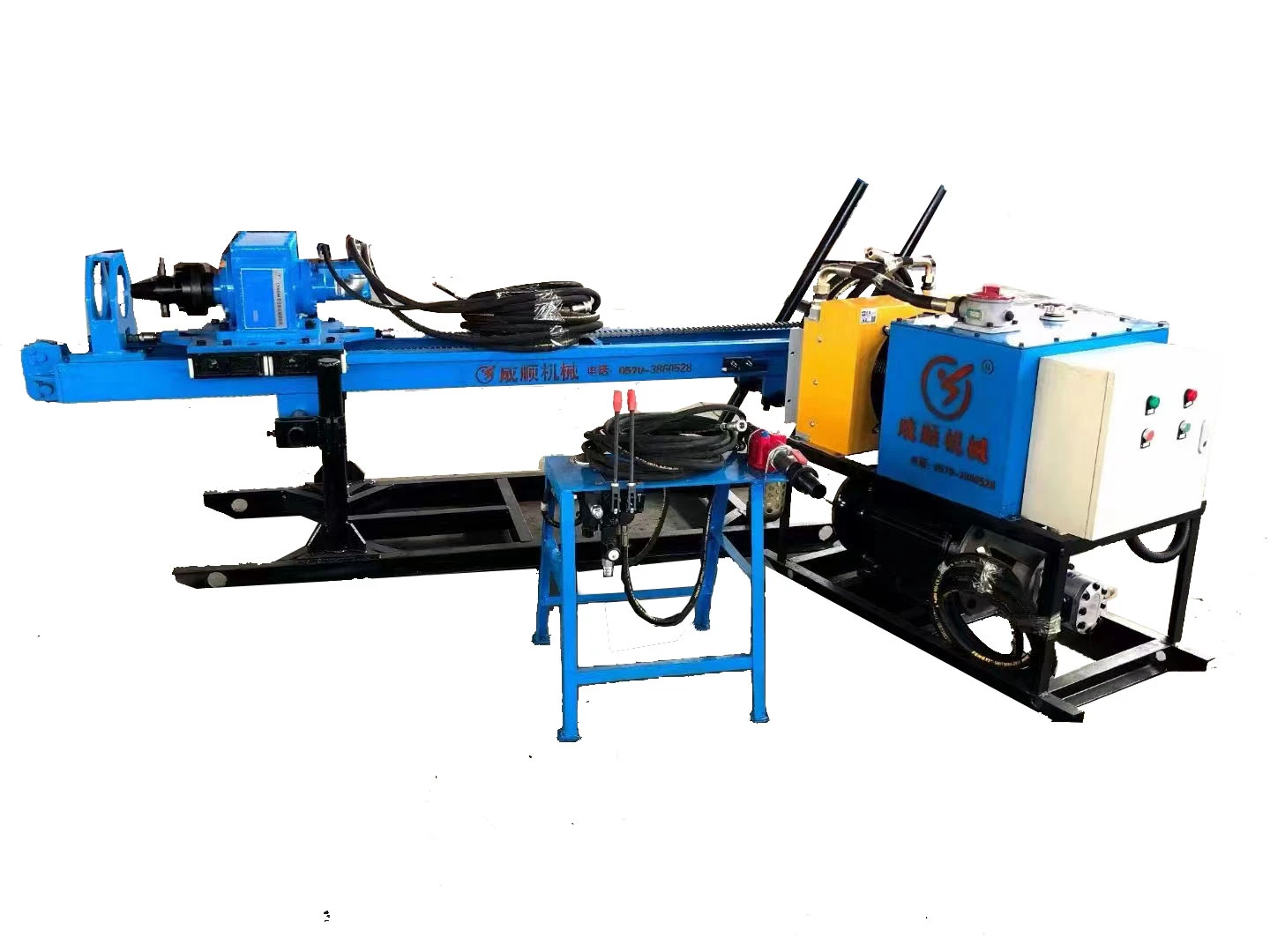

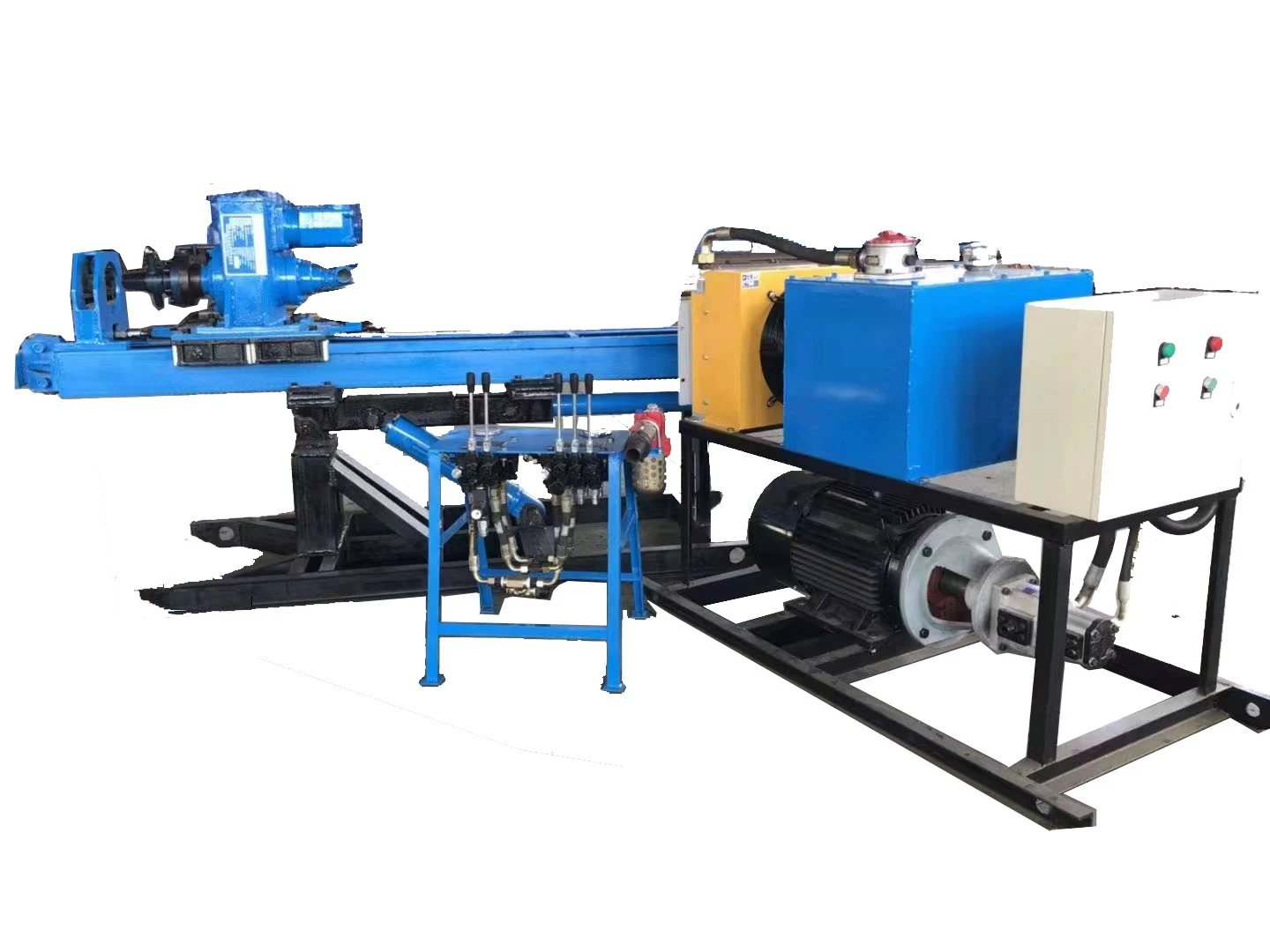

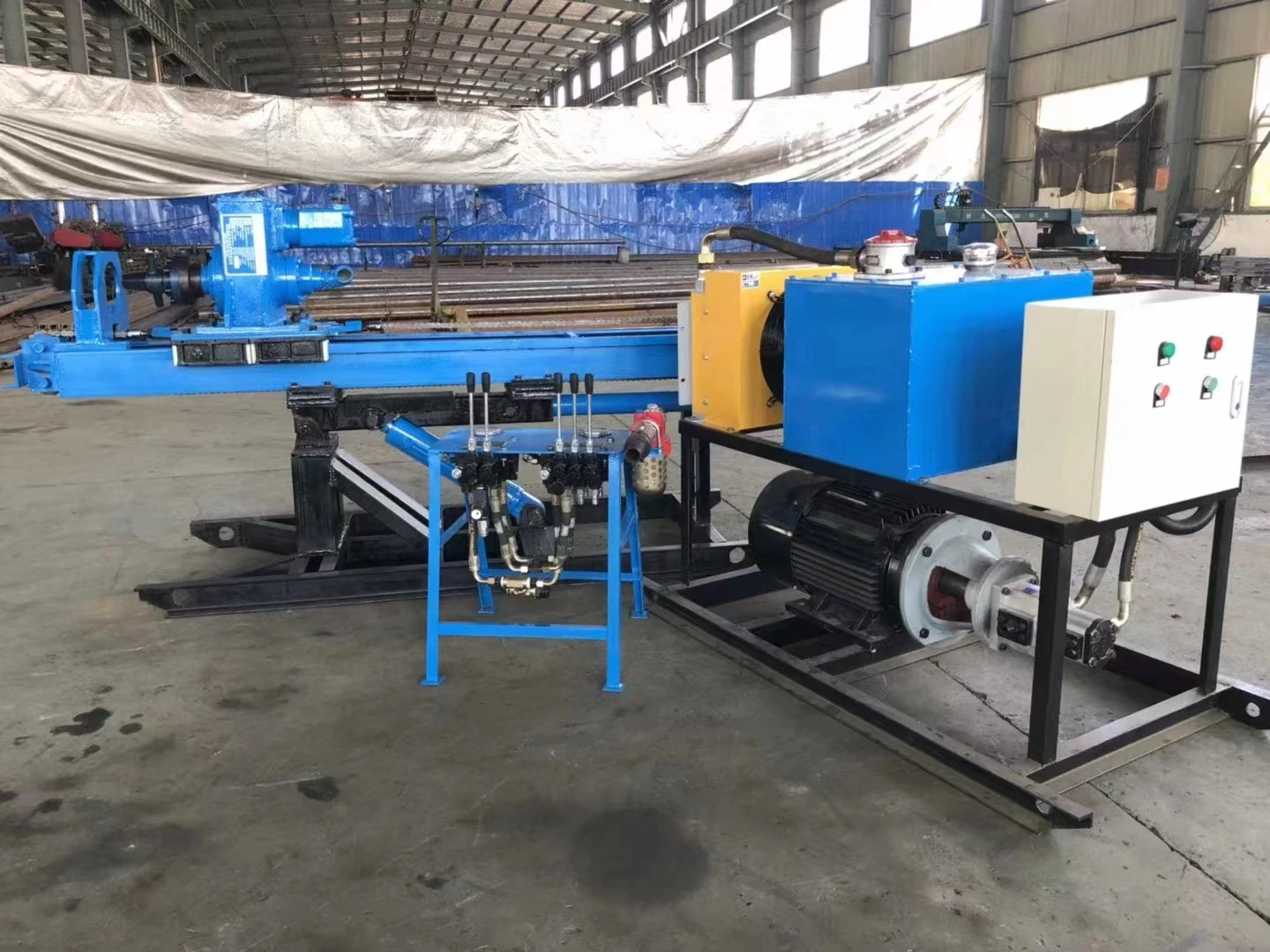

Detalles estructurales

XDGM-40
