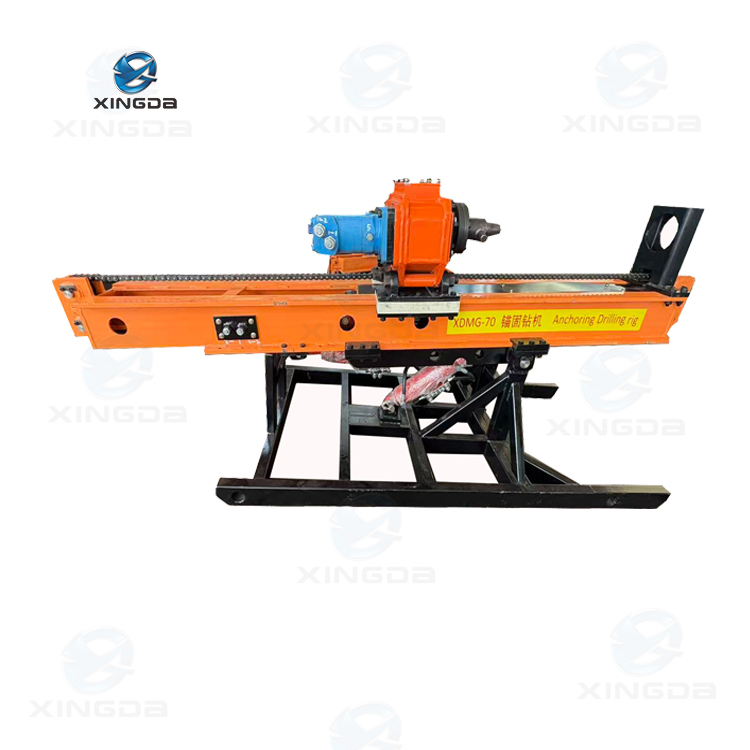

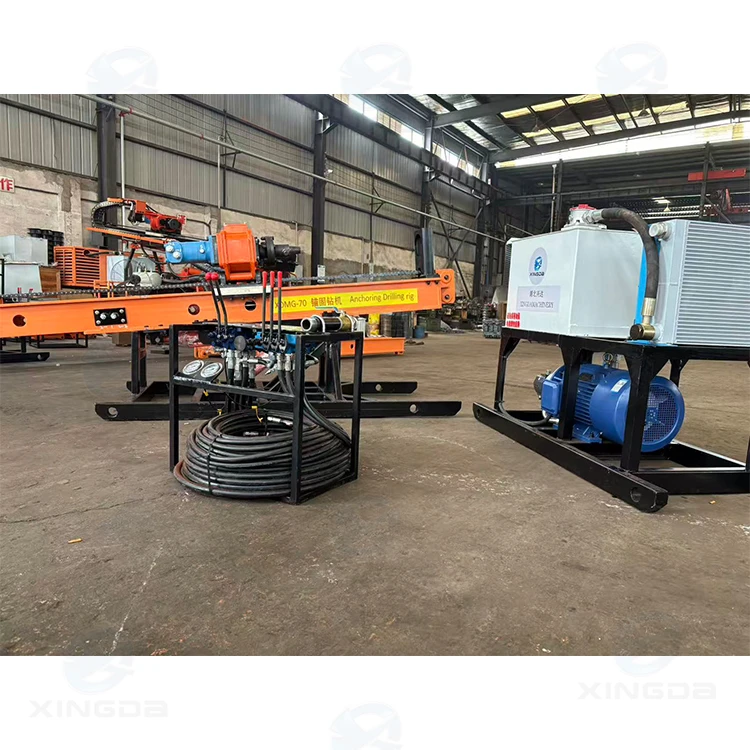

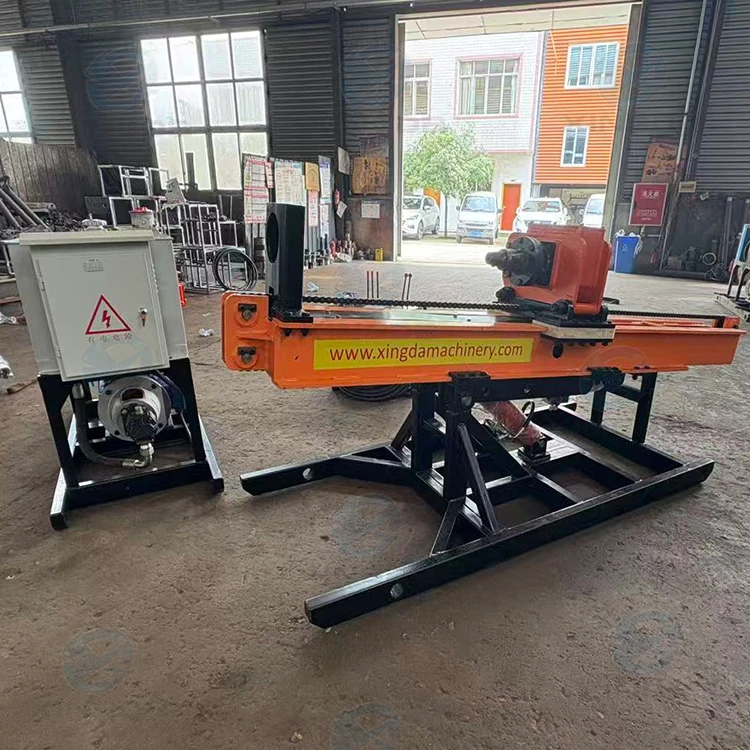

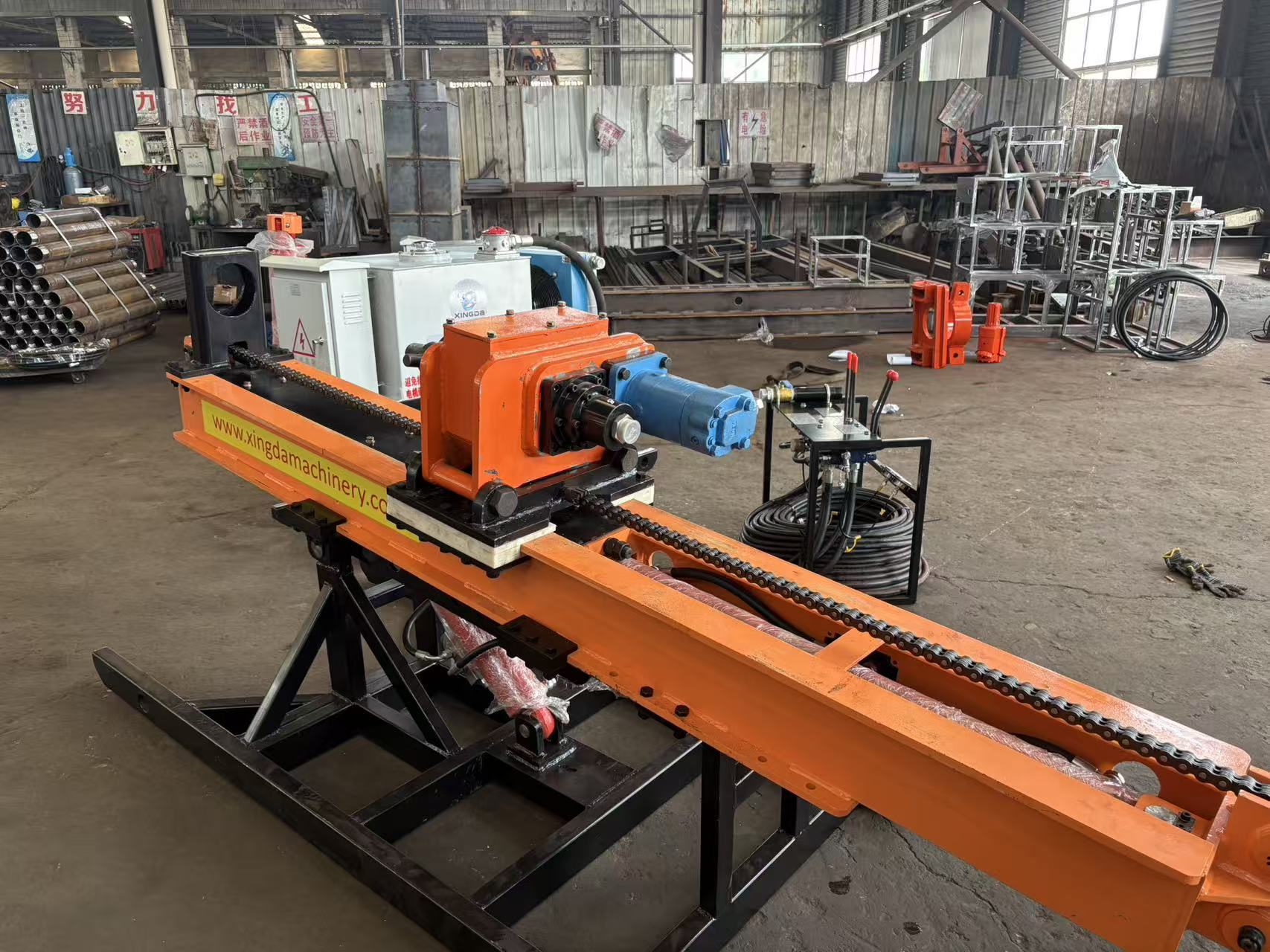

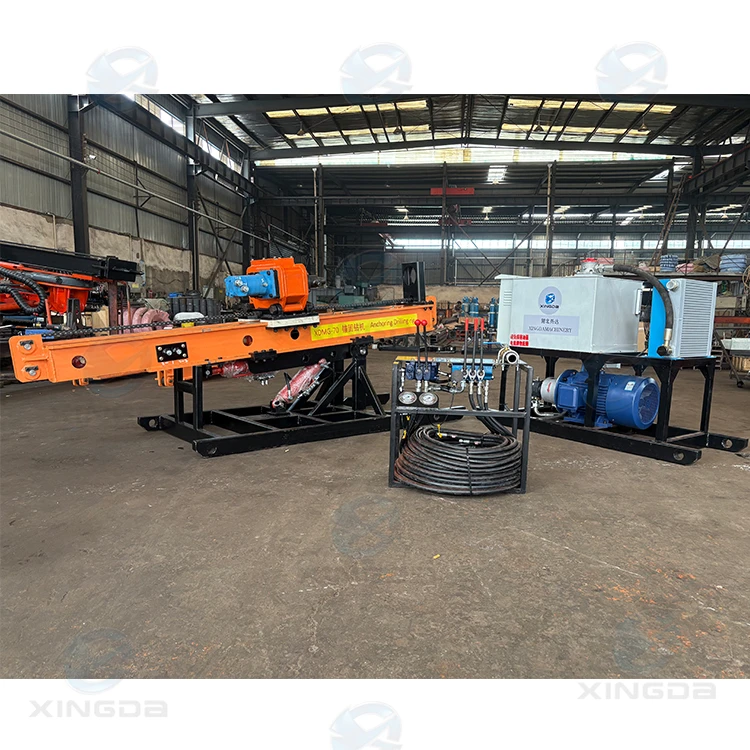

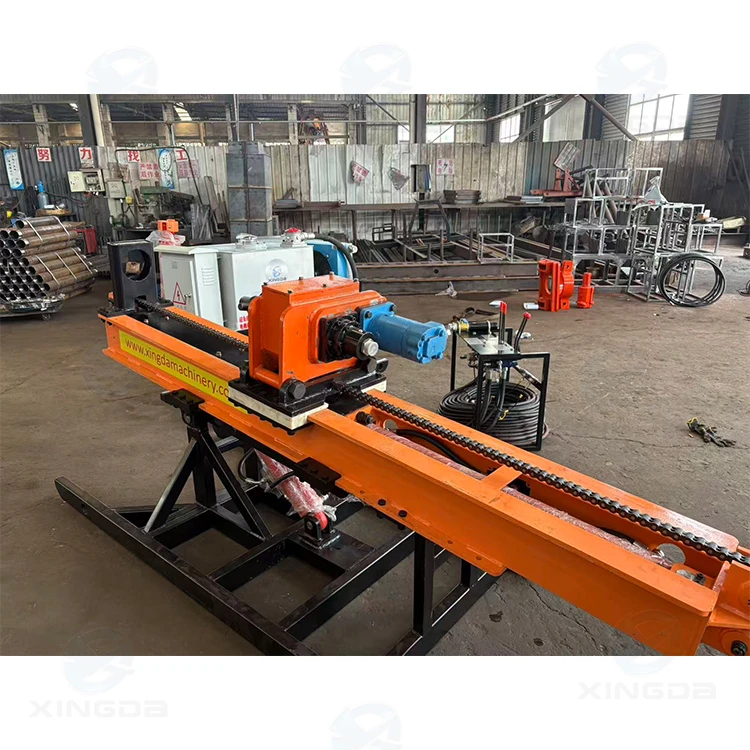

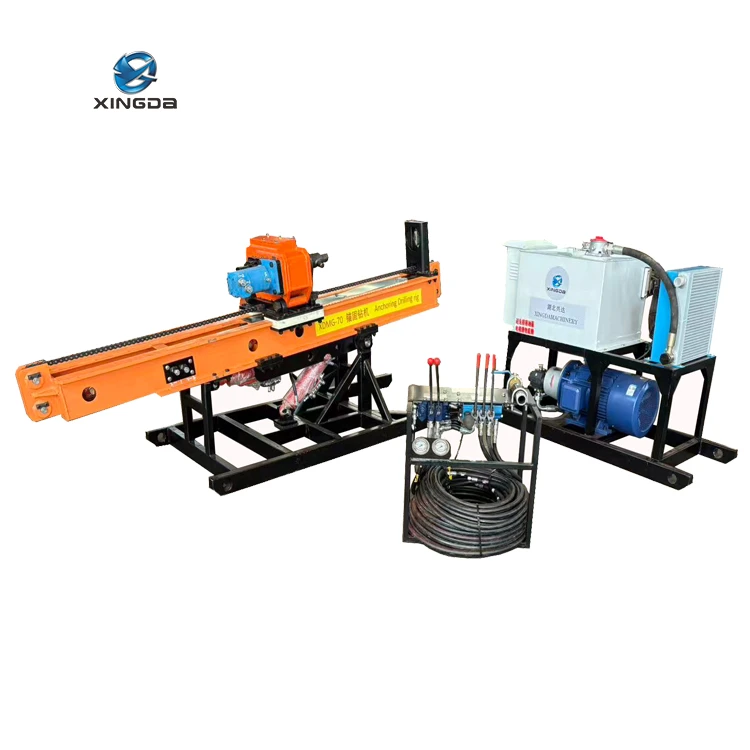

El equipo de perforación de ingeniería XDMG-70 Anchorage es uno de los equipos de construcción de ingeniería semihidráulicos que adopta una estructura dividida, compuesta por un cabezal de potencia, una estación de bombeo, un mástil, un marco, etc. Conexión flexible entre los componentes, conveniente para la instalación y el desmontaje, y conveniente para un diseño rápido del campo según los diferentes entornos de construcción.
El marco es una pieza estructural soldada en perfil de acero, de peso ligero y gran resistencia. El conjunto de la torre puede ajustar el ángulo del mástil a través del mecanismo de cable del cabezal eléctrico y la altura de perforación de una cara de trabajo, la máquina perforadora está equipada con dos varillas de soporte, la parte inferior está conectada con el marco a través del eje del pasador y la parte superior está fijada con el mástil.
Aplicación:
Se puede aplicar a ferrocarriles, carreteras, puentes, subrasantes, cimientos de presas y otros edificios industriales y civiles para reforzar los cimientos, aislar el agua y prevenir fugas, tratar cimientos blandos y gestionar desastres geológicos. La máquina es completamente funcional y puede completar diversas construcciones de lechada por chorro, anclaje y cables de anclaje.
Características

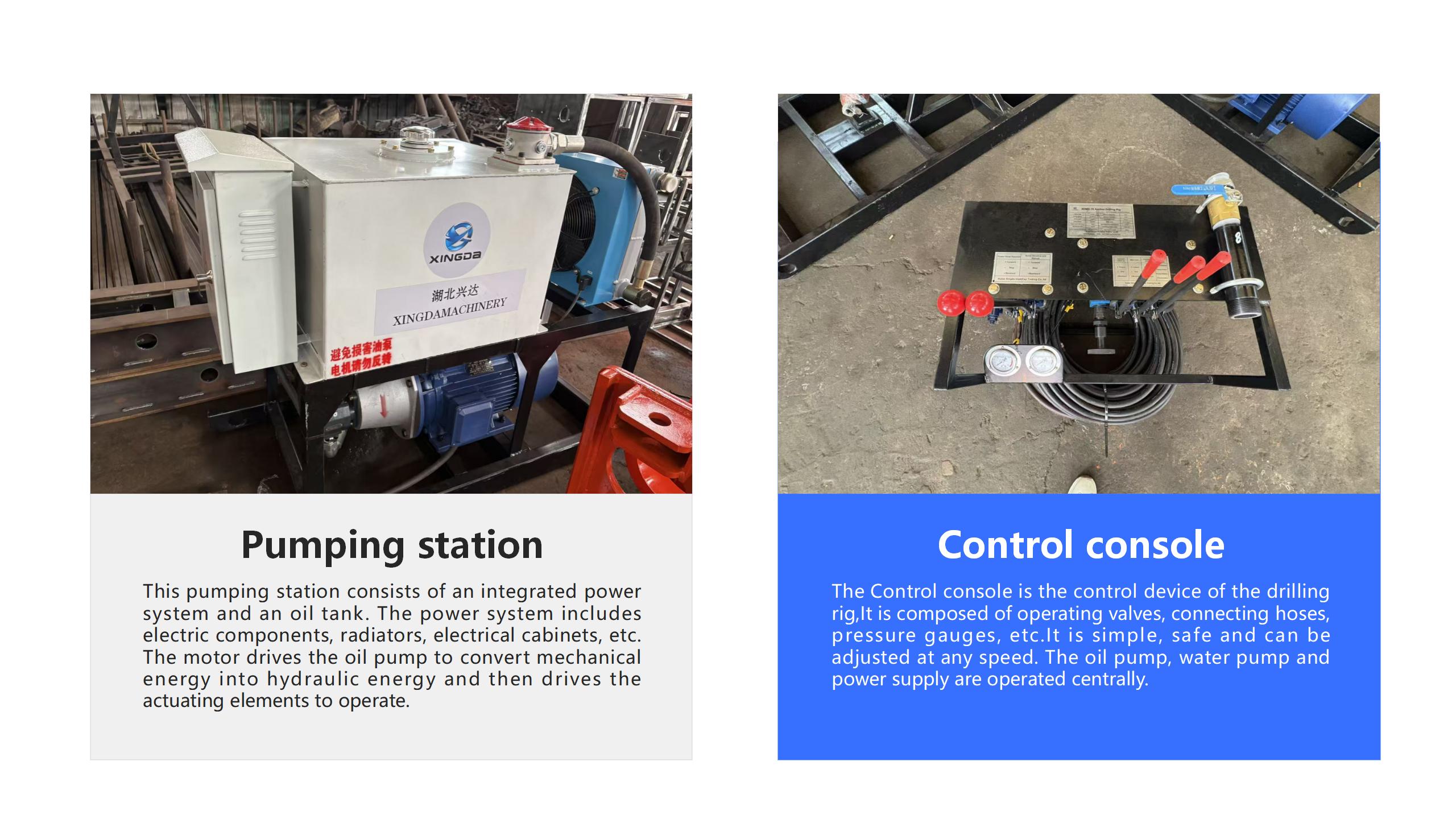

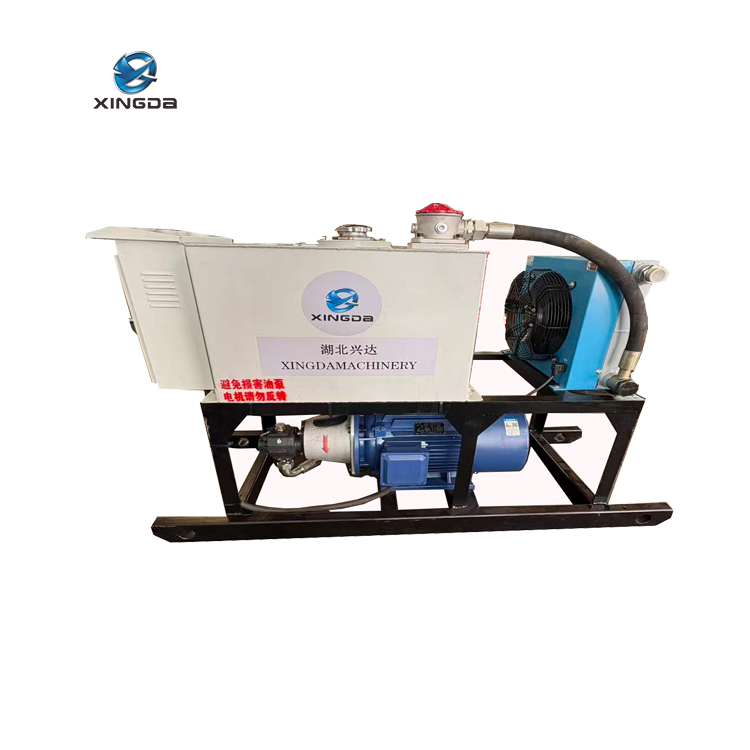

Esta estación de bombeo consta de un sistema de energía integrado y un tanque de aceite. El sistema de energía incluye componentes eléctricos, radiadores, gabinetes eléctricos, etc. El motor impulsa la bomba de aceite para convertir la energía mecánica en energía hidráulica y luego impulsa los elementos actuadores para que funcionen.

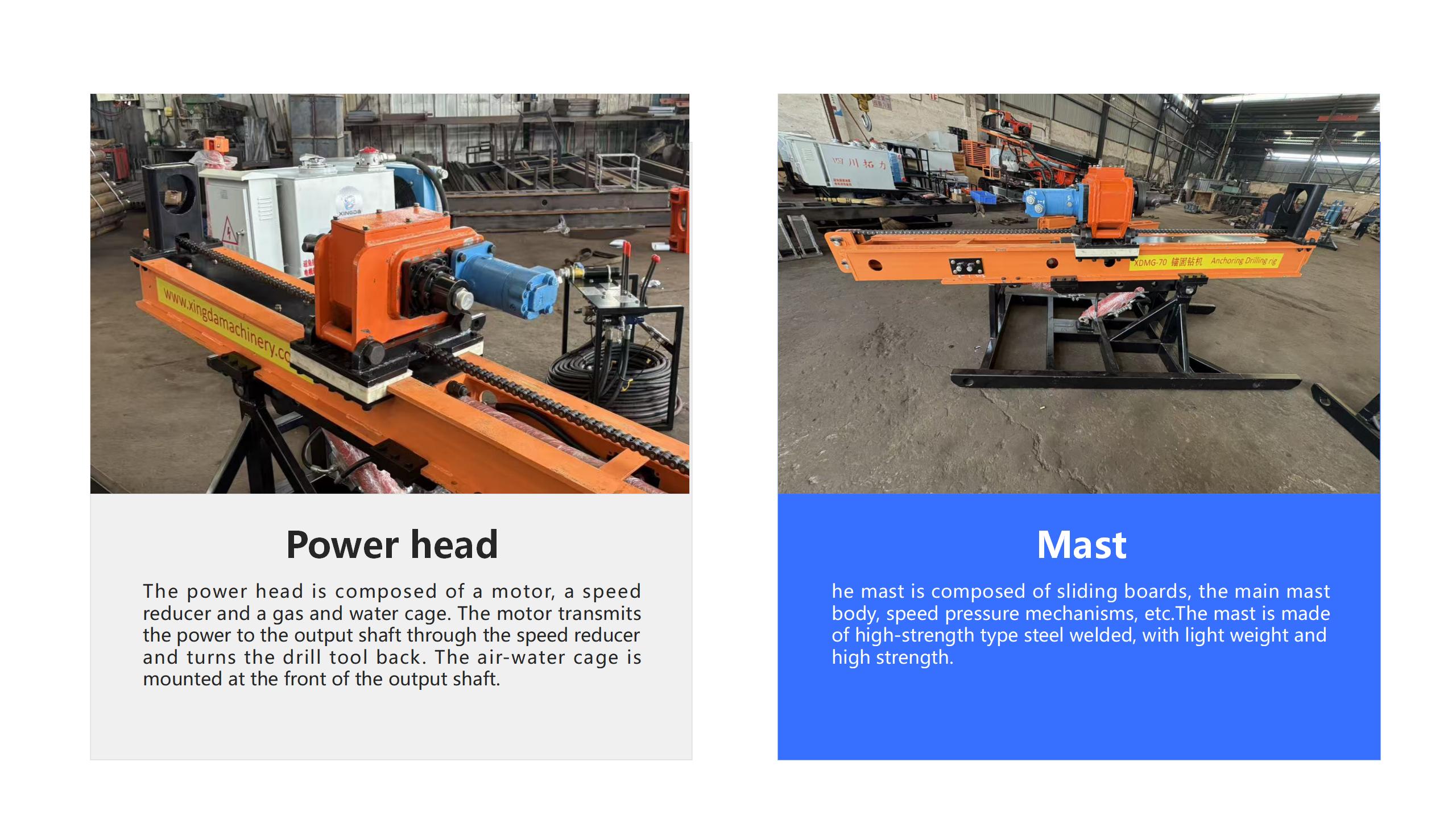

El cabezal de potencia está compuesto por un motor, un reductor de velocidad y una jaula de gas y agua. El motor transmite la potencia al eje de salida a través del reductor de velocidad y hace retroceder la herramienta de perforación. La jaula aire-agua está montada en la parte delantera del eje de salida.
El mástil se compone de tablas deslizantes, el cuerpo del mástil principal, mecanismos de presión de velocidad, etc. La patineta conecta el mástil y el cabezal de potencia, y acciona el cabezal de potencia para que se mueva hacia la entrada y las herramientas de perforación de arranque. El mástil está fabricado en acero soldado de alta resistencia, de peso ligero y alta resistencia. El mecanismo de presión es impulsado por el cilindro que mueve la patineta a través del mecanismo de velocidad de la cadena para realizar la presión y el arranque del cabezal de potencia.
4 、Consola de control

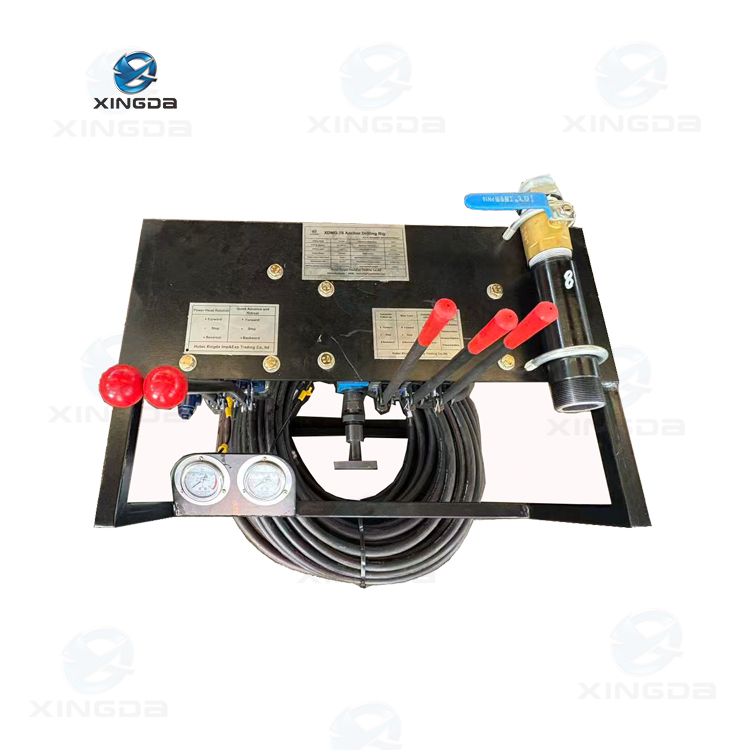

el Consola de control es el dispositivo de control de la plataforma de perforación. Está compuesto por válvulas de operación, mangueras de conexión, manómetros, etc. La válvula de inversión controla el cabezal de alimentación para alimentar. El manómetro en la consola muestra la fuerza de alimentación del cabezal de perforación. Tiene una función de vinculación y se puede controlar centralmente a través de la consola de operación. Es sencillo, seguro y se puede ajustar a cualquier velocidad. La bomba de aceite, la bomba de agua y la fuente de alimentación se controlan de forma centralizada.

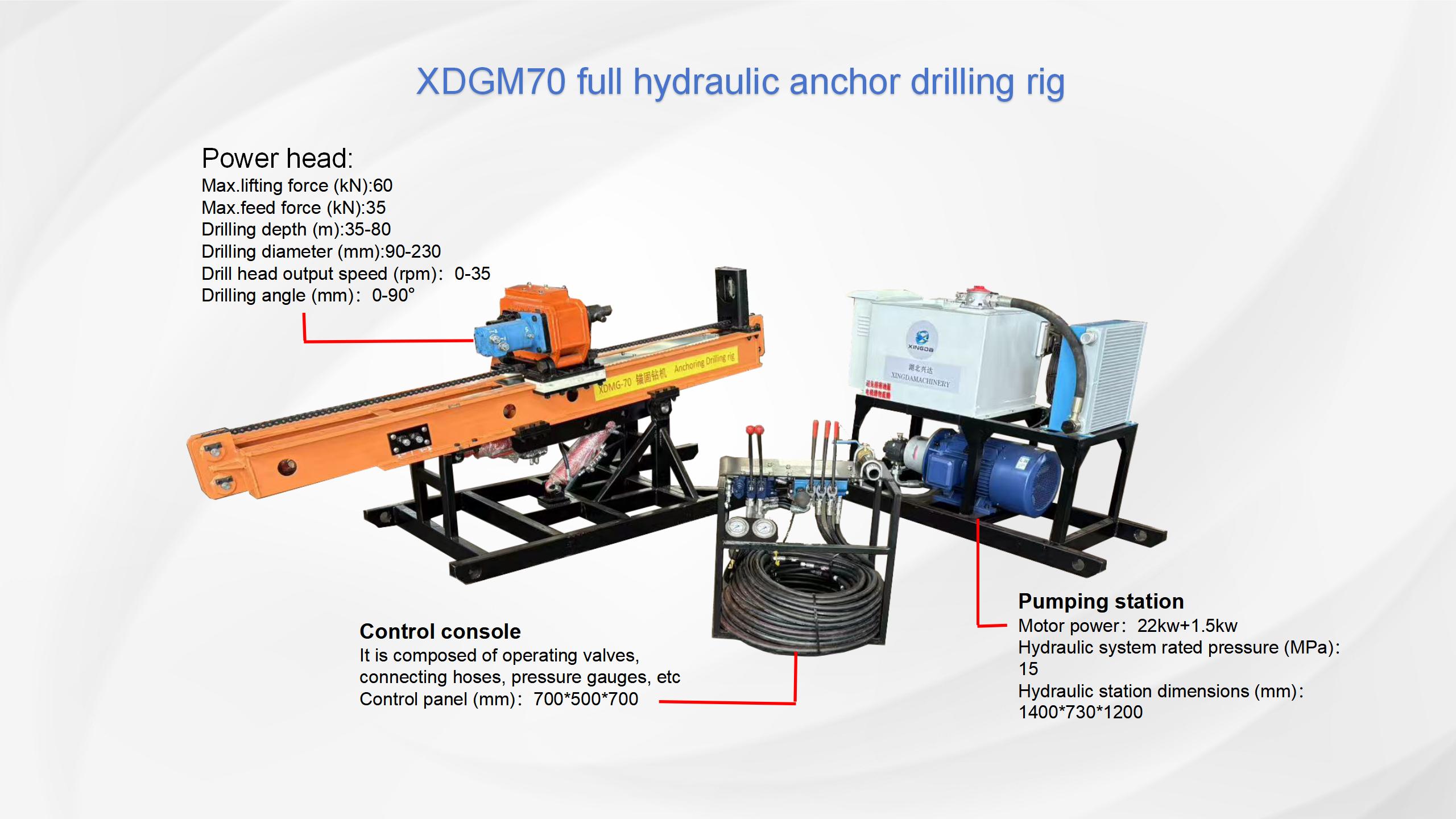

Parámetros técnicos principales
| modelo | XDMG-70 |
| 耗气量 Consumo de gas (m³/min) |
9-12 |
| 钻孔直径 Diámetro de perforación (mm) |
90-230 |
| 配用冲击器 Impactador equipado |
Serie CIR, serie DHD |
| 钻孔深度 Profundidad de perforación (m) |
35-80 |
| 钻杆规格 Especificaciones de la varilla de perforación (mm) |
φ76*1500 φ89*1500 |
| 动力头输出最大扭矩 Par de salida máximo del cabezal de perforación (Nm) |
4200 |
| 动力头最大行程 Carrera máxima del cabezal de potencia (mm) |
1800 |
| 动力头最大提升力 Fuerza de elevación máxima del cabezal de perforación (kN) |
60 |
| 动力头最大给进力 Fuerza máxima de avance del cabezal de perforación (kN) |
35 |
| 液压系统额定压力 Presión nominal del sistema hidráulico (MPa) |
15 |
| 电机功率 potencia del motor |
22kw+1.5kw |
| 钻机总质量 Peso bruto de la plataforma de perforación (kg) |
1500 |
| 动力头输出转速 Velocidad de salida del cabezal de perforación (rpm) |
0-35 |
| 钻进角度 Ángulo de perforación (mm) |
0-90° |
| 辅助导轨行程 Carrera del carril auxiliar (mm) |
400 |
| 运输尺寸 Dimensiones de transporte de la plataforma de perforación(milímetros） |
3000*1000*1200 |
| 外形尺寸 Dimensiones verticales de la plataforma de perforación.(milímetros） |
2200*1000*3000 |
| 液压站尺寸 Dimensiones de la estación hidráulica (mm) |
1400*730*1200 |
| 操作台尺寸 Panel de control (mm) |
700*500*700 |
| 破碎方法 Método de trituración |
Rotativo de impacto |
Detalles estructurales
